ラック形非常放送設備向けユニットセット　WU-ER500A （WK-ER500AとWU-ER550のセット）

Band body

※必ず、非常用放送設備として消防法に基づくシステム設計、工事設計を行ってください。
※ 使用するラックは以下のラックをご利用ください。

上記と同等のラック（外殻が厚さ0.8 mm以上の鋼板であること）

※使用には消防署の許可が必要です。本ユニットセットもラック形非常用放送設備と同様、消防署の了承のもと使用できます。
本ユニットセットに別途必要なユニットを組み合わせ、機器の型式番号と各ユニット品番を消防署へ提出してください。

Background colour

White

Section intro title

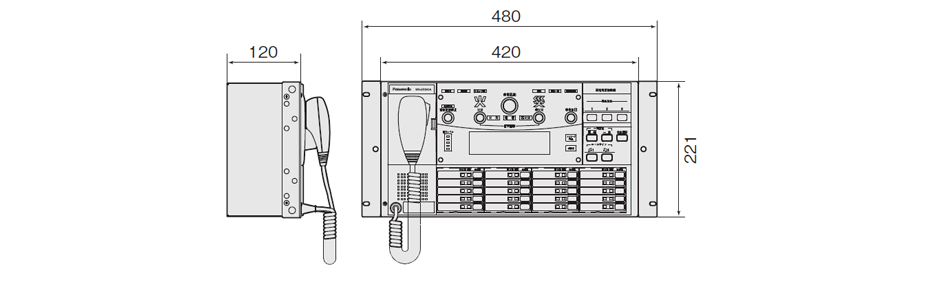

非常操作ユニット WK-ER500A

Band body

他のユニットと組み合わせ、非常放送／緊急地震放送／緊急放送／業務放送を行えます。
増設用操作ユニット（20局）を接続する事により、最大340局340 回線のスピーカーラインをON/OFF可能（最大構成：増設用操作ユニット（ 20局）×16台、増設用出力制御ユニット×17台）。
業務用、緊急放送用に20種類のメッセージを内蔵し、緊急起動スイッチ等で放送することができます（SD/SDHCメモリーカードにより内蔵音源の書き換え可）。
自火報単位で階情報の設定を行うことにより、同一出火階グループに複数の階情報を放送できます。

メディアとテキスト(最大 3)

テキスト

非常操作ユニット WK-ER500A

Media

Background colour

White

Section intro title

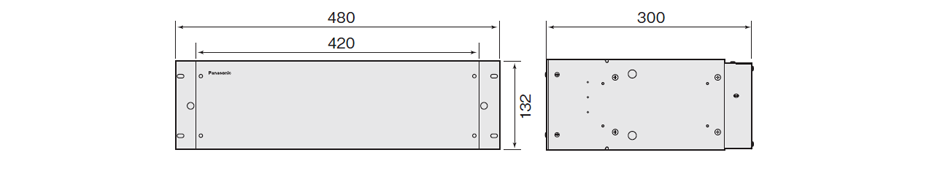

入出力制御ユニット WU-ER550

Band body

メディアとテキスト(最大 3)

テキスト

入出力制御ユニット WU-ER550

Media

Wysiwyg body

定格
電源	DC24 V　270 mA（WU-L62より供給）
一般リモコン接続部	電源出力：DC24 V 1系統最大電流300 mA 制御入力端子：1 〜10、一斉、COM コールサイン×2、放送制御音声入力：−10 dBV 平衡×2
制御入力接続部	外部制御入力：1 〜10、COM×2 BGM ／ページング／チャイム：CONT, COM
マルチリモコン接続部	電源出力：DC24 V 1系統最大電流1 A シリアル通信：LB±×4系統音声入力：0 dBV 平衡×1
非常リモコン接続部	電源：DC24 V×2系統　各最大電流3.3 A シリアル通信：LB±×4系統制御：EMG、CPU OFF、URG、RSB、RSG 音声入力：−10 dBV 平衡×4
汎用出力（状態出力）接続部	リレー接点×5 制御電圧 DC35 V 制御電流 500 mA オープンコレクター出力×5 制御電圧 DC35 V 制御電流 80 mA COM×1
寸法	480 mm（幅）×132 mm（高さ）×300 mm（奥行）
質量	約7.8 kg
仕上げ	パネル　AVライトグレー塗装（マンセルN8近似色日塗工 CN-80 近似色）
