ベースバンド信号（12G/3G/HD-SDI、HDMI、DisplayPort）、IP パケット（ST 2110、NDI® High Bandwidth、ストリーミング）の入出力をフルにサポートしています。ストリーミングはRTP/RTMP/RTSPに加え安定性とセキュリティにすぐれたSRT※1に対応、入力8チャンネルと出力2チャンネルを備え、チャンネルごとにプロトコル切換が可能です。映像に加え音声にも対応。NDI® High Bandwidth /SRTは各16ch、RTMP/RTSPは各8chのオーディオに対応します。※2
●NDI®は 映像伝送・制御技術であり、Vizrt NDI ABの米国およびその他の国における登録商標です。
※1：SRTはSecure Reliable Transportの略です。
※2：RTSPは入力のみ。またRTSP入力はリモートカメラAW-HE130W/K（生産完了品）、AW-HR140では動作しません。

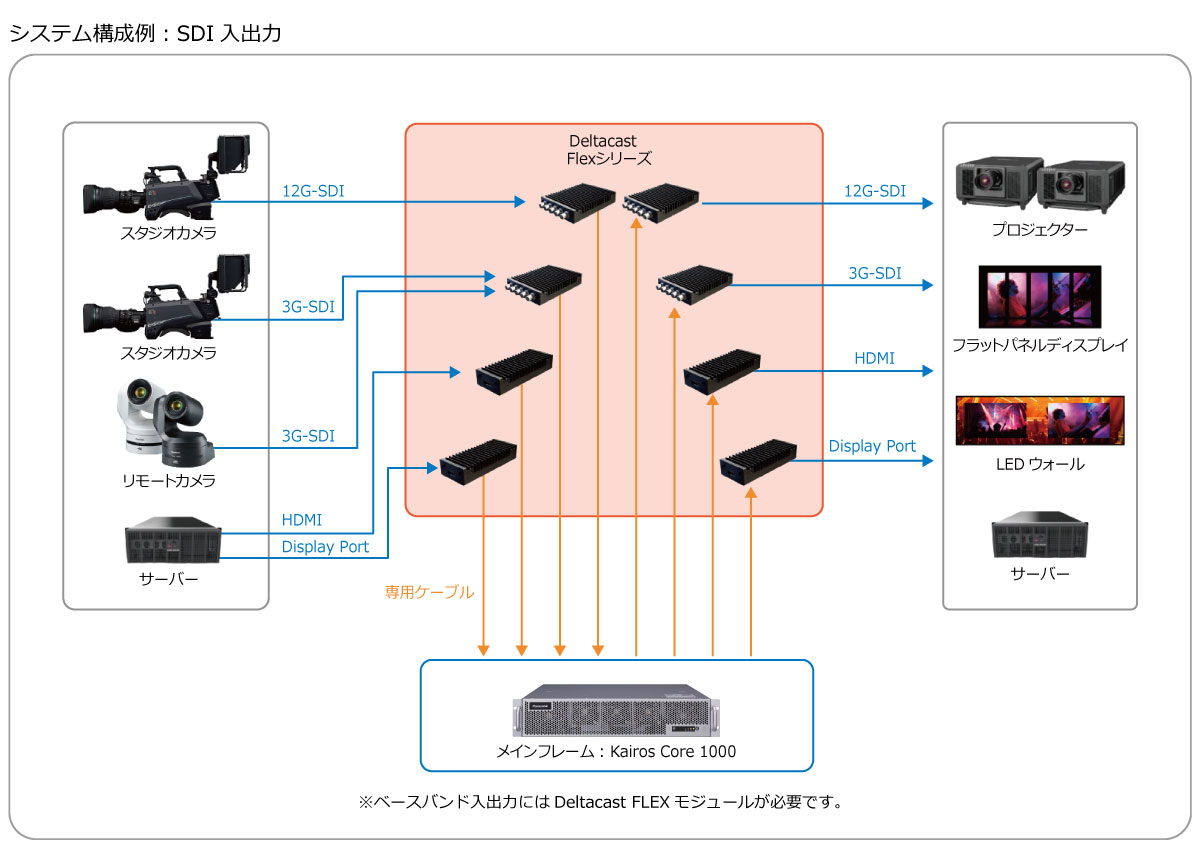

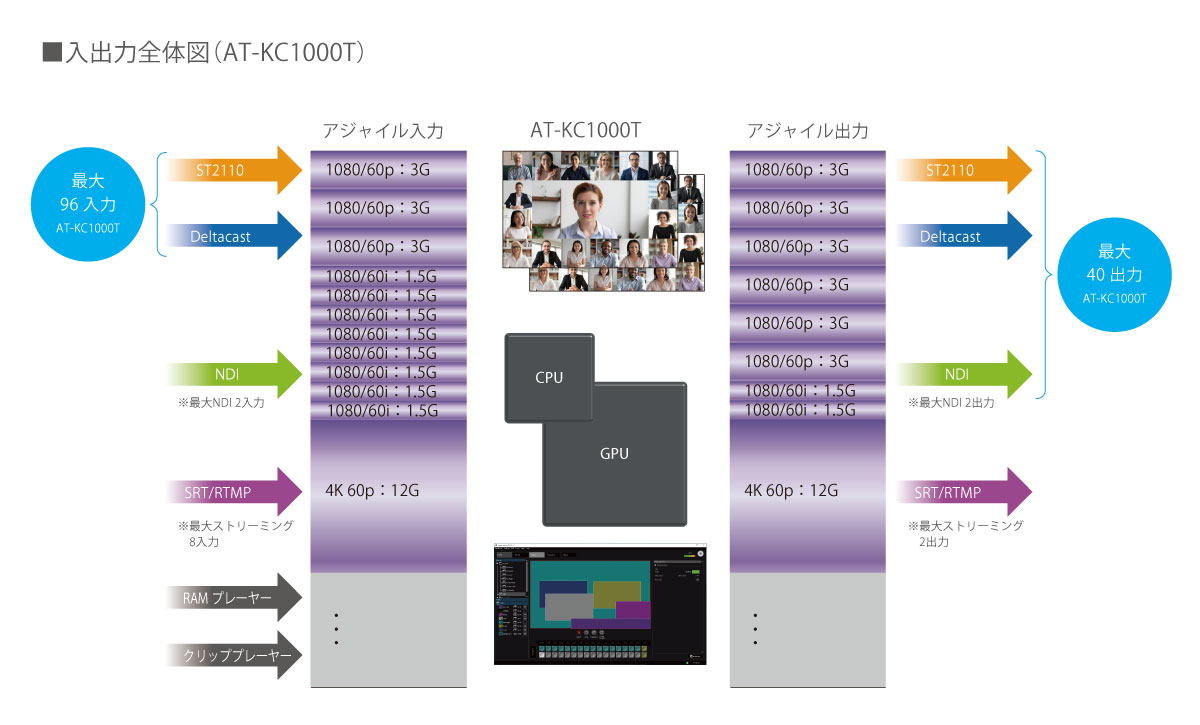

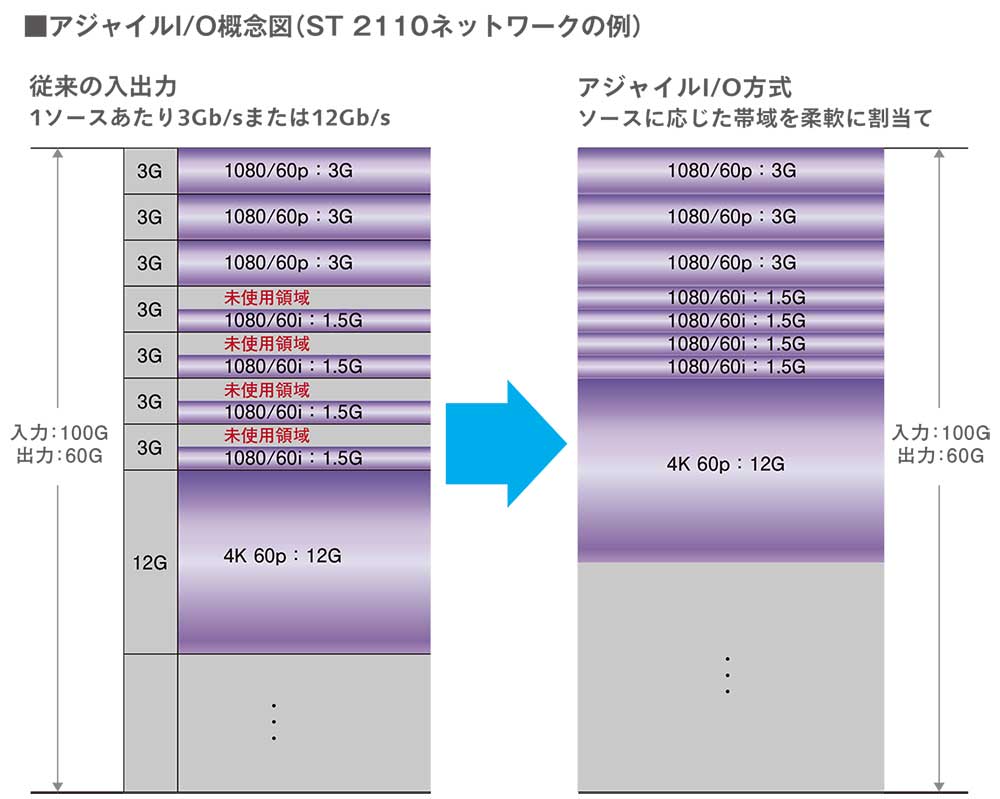

GPUの入出力を映像ソースの帯域に応じて柔軟に割り当てる「アジャイル入力ルーティング」方式により、KAIROSの入出力機能を拡張・強化しました。たとえば、ST 2110ネットワーク経由であれば、1台のメインフレームKairos Core 1000で同時に接続できる入出力数は最大64入力/40出力※におよびます。これにより多数の映像ソースを用いたシーン作成など、より大規模なライブ制作が可能になります。
またKAIROSはシステムに接続できる入力の制約を取り除き、ST 2110ネットワークと他の入力（Deltacast、NDI® High Bandwidth /SRTなどストリーミング）をより効率的に利用できます。
※1080/60iまたは720/60p映像をすべてのソースに用いた場合のベストエフォートです。
■同時に使用できる入出力数
| Kairos Core 1000 | |||
| 接続可能数 | |||
| 入力 | 1080i,720p | QSFP(ST 2110) | 64 |
| ゲートウェイポート | 32 | ||
| NDI®※1 | 2 | ||
| RTP/SRT/RTMP/RTSP※2 | 8 | ||
| 1080p | QSFP(ST 2110) | 32 | |
| ゲートウェイポート | 32 | ||
| NDI®※1 | 2 | ||
| RTP/SRT/RTMP/RTSP※2 | 8 | ||
| 4K | QSFP(ST 2110) | 8 | |
| ゲートウェイポート | 8 | ||
| 出力 | 1080i,720p | QSFP(ST 2110) | 40 |
| ゲートウェイポート | |||
| NDI®※1 | |||
| RTP/SRT/RTMP/RTSP※2 | 2 | ||
| 1080p | QSFP(ST 2110) | 20 | |
| ゲートウェイポート | |||
| NDI®※1 | |||
| RTP/SRT/RTMP/RTSP※2 | 2 | ||
| 4K | QSFP(ST 2110) | 5 | |
| ゲートウェイポート | |||
※1：NDI®：最大入力2CH/出力2CH
※2：RTP/SRT/RTMP/RTSP：最大入力8CH/出力2CH
4K/HDの解像度の異なる標準ビデオフォーマットを混在使用できます。入力I/P変換により1080/59.94i、1080/50iインターレース映像入力にも入力/出力ともに対応しています。V1.8より、更に対応する解像度が増え、より多くの映像機器とともに、より多くの場面でご使用いただけるようになりました。
■対応ビデオフォーマット
| 解像度 | フレームレート |
|---|---|
| 4K (3840×2160) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| FHD (1920×1080) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p、60i、59.94i、50i |
| HD (1280×720) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| SD NTSC※(720×480) | 59.94i |
| SD PAL※ (720×576) | 50i |
| DCI 2K※(2048×1080) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| DCI 4K※ (4096×2160) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| 16:9※ (1366×768、1600×900) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| 4:3※ (640×480、1024×768、1400×1050、1600×1200) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| 16:10※ (1280×800、1440×900、1680×1050、1920×1200、3840×2400) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| 5:4※ (1280×1024) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
|
|
|---|
| YCbCr 4:2:2 - 8/10/12 bit |
| YCbCr 4:4:4 - 8/10/12 bit※ |
| RGB - 8/10/12 bit※ |
| RGBA - 8/10/12 bit※ |
| Key - 8/10/12 bit※ |
※Ver.1.8以降、IP入出力時のみ対応。

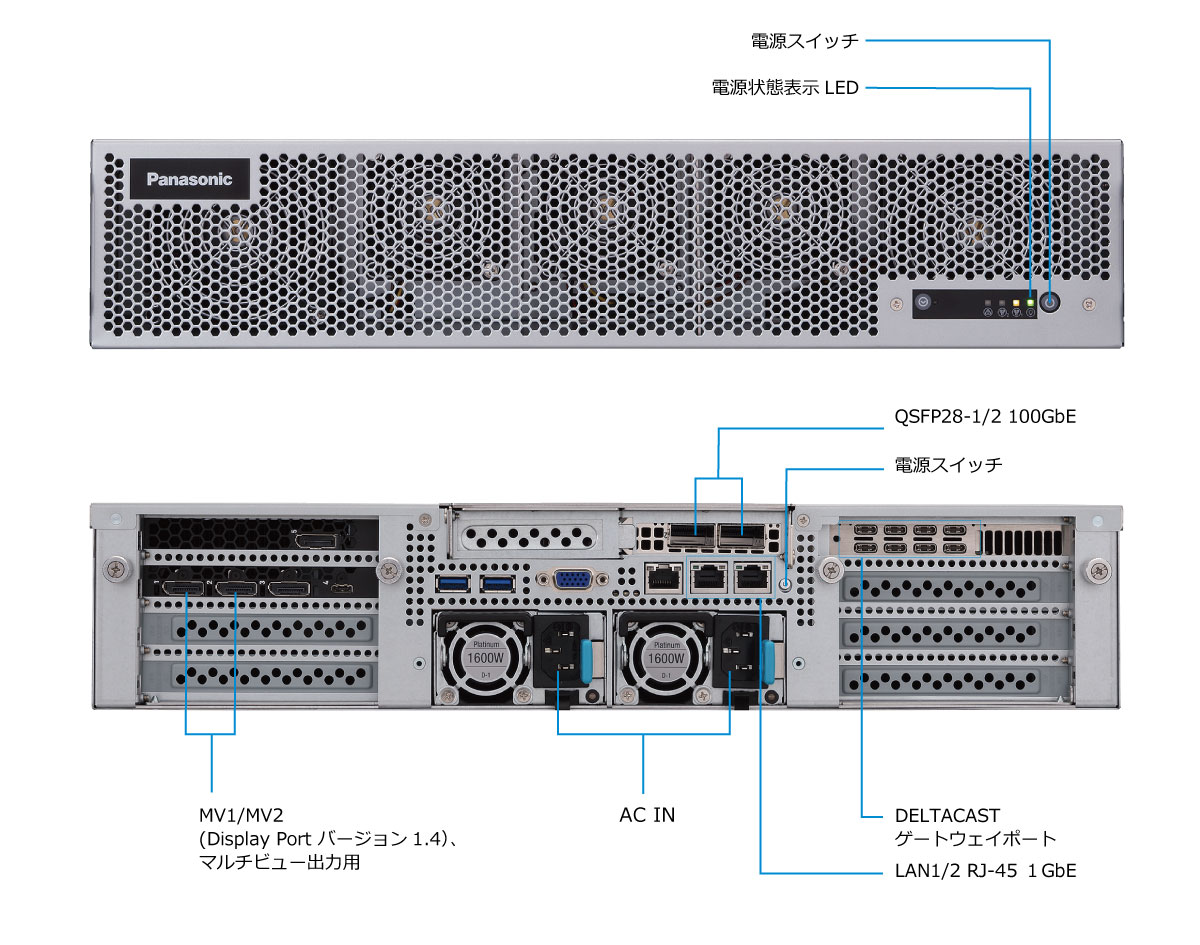

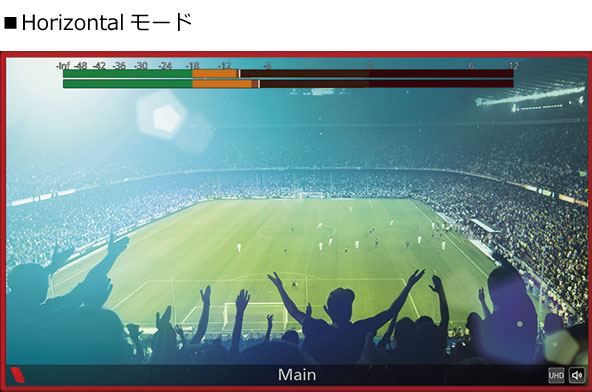

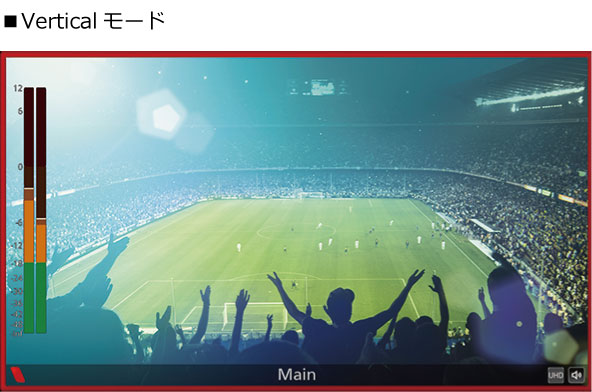

上記映像⼊出⼒とは別に4K/HDに対応したマルチビューワー出⼒（DisplayPort）を2つ備えています。2つのスクリーンにそれぞれ最⼤36の映像を表⽰できます。またRAM/クリッププレーヤーやシーンのほか、AUX出⼒も表⽰することができます。レイアウトは⾃由にカスタマイズでき、テンプレートとして保存することが可能です。オーディオレベルメーターも表示できます。
RAMプレーヤー、クリッププレーヤー、オーディオプレーヤーを内蔵。システム内で動画ファイルを再⽣し、映像ソースとして使⽤可能です。プレイリスト機能を備えています。また静⽌画ファイルも保存して合成編集が可能です。
・RAM プレーヤー（8ch/⾮圧縮）
⾮圧縮映像の再⽣が可能です。イントロ映像やアニメーションワイプ用の素材など、⽐較的短い時間の映像再⽣に適しています。再生時間はRAM容量に依存し、また素材映像の解像度とチャンネル数（最⼤ 8ch）によっても増減します。映像素材は内部のSSDに保存可能です。
・クリッププレーヤー（2ch/圧縮）
圧縮動画クリップ（映像・音声）の再⽣が可能です。CMなど⽐較的⻑いクリップの再生に適します。クリップは内部のSSDに保存可能です。ファイル形式はAVC-Intra、H.264、Avid DNxHDに加えて、Apple ProRes※1にも対応します。
・オーディオプレーヤー（4ch）
音声ファイルの再生が可能です。ファイル形式はWAV、MP3、Ogg、FLAC、AIFFに対応しています。WAV以外のファイルはアップロード時にWAV（48kHz/24bit）に変換されます。
※1：インターレース形式で作成した動画クリップの再生には対応しておりません。
※圧縮動画クリップの再生は、作成された環境や解像度、およびKairos CoreのCPU性能に依存します。運用前に、再生動作をご確認いただきますようお願いします。
■動画・静止画ファイル容量
| 入力/出力 | Kairos Core 1000 |
|---|---|
| RAMプレーヤー※ | 64GB（HD 約170秒/4K 約42秒） |
| クリッププレーヤー | 180GB※（HD 約55分/4K 約14分） ※オーディオプレーヤーと容量共用 |
| 静止画ファイル | 12GB |
| オーディオプレーヤー | 180GB※ ※クリッププレーヤーと容量共有 |
※圧縮映像記録条件
HD：440Mb/s 1080/59.94p 4:2:2/10bit
4K：1.63Gb/s 2160/59.94p 4:2:2/12bit
※Ver.1.8にアップデートした場合、最大容量が2GB減少します。

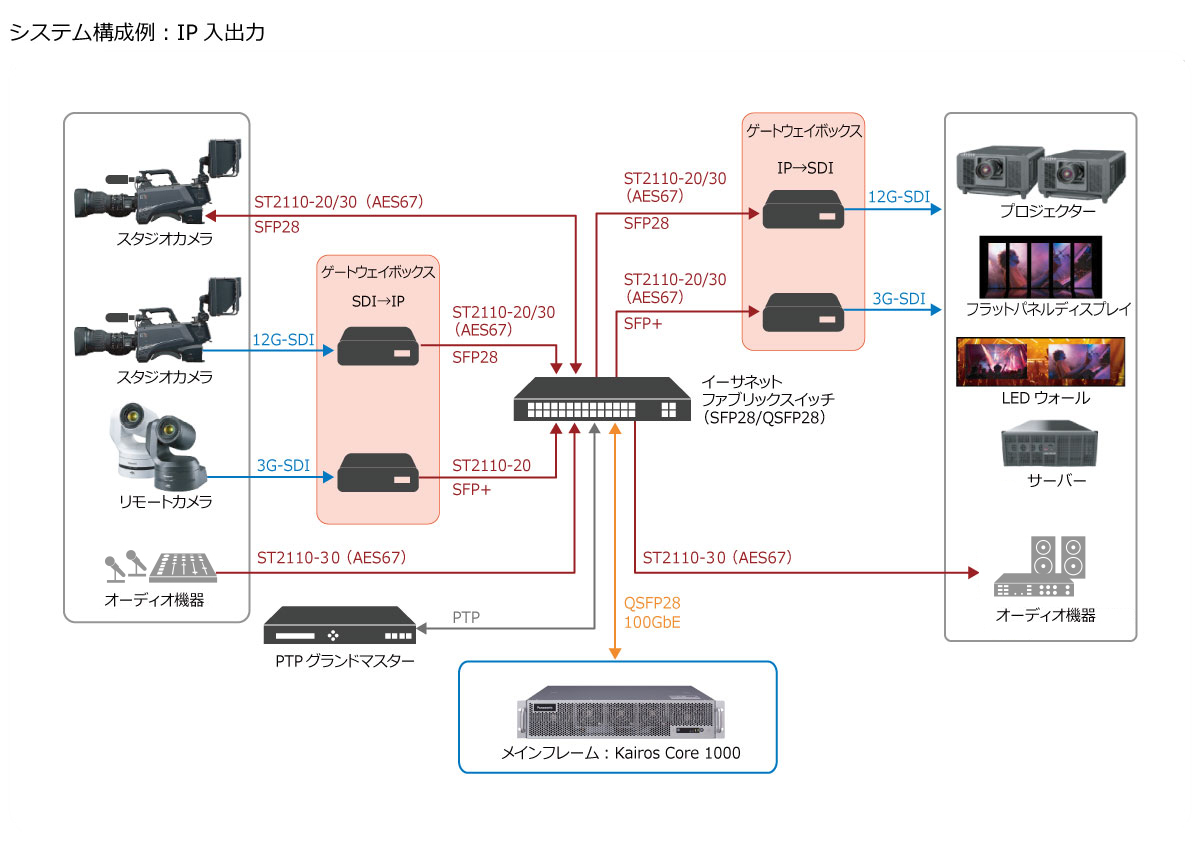

IPベースの同期規格であるPTP（Precision Time Protocol）同期に対応しており、ST 2110ベースのシステムで運⽤可能です。GbE（ギガビットイーサネット）ポート接続でもPTP同期に対応。
ST 2110-30（AES67）、ゲートウェイポート経由のSDIエンベデッドオーディオ、NDI®、SRT/RTMP/RTSPのオーディオ入出力に対応。あわせて、マルチビューワーへのオーディオレベルメーター表示、クリッププレーヤーのオーディオ出力、出力のオーディオルーティング対応の機能を追加しています。2110ベースのシステムで運用可能です。

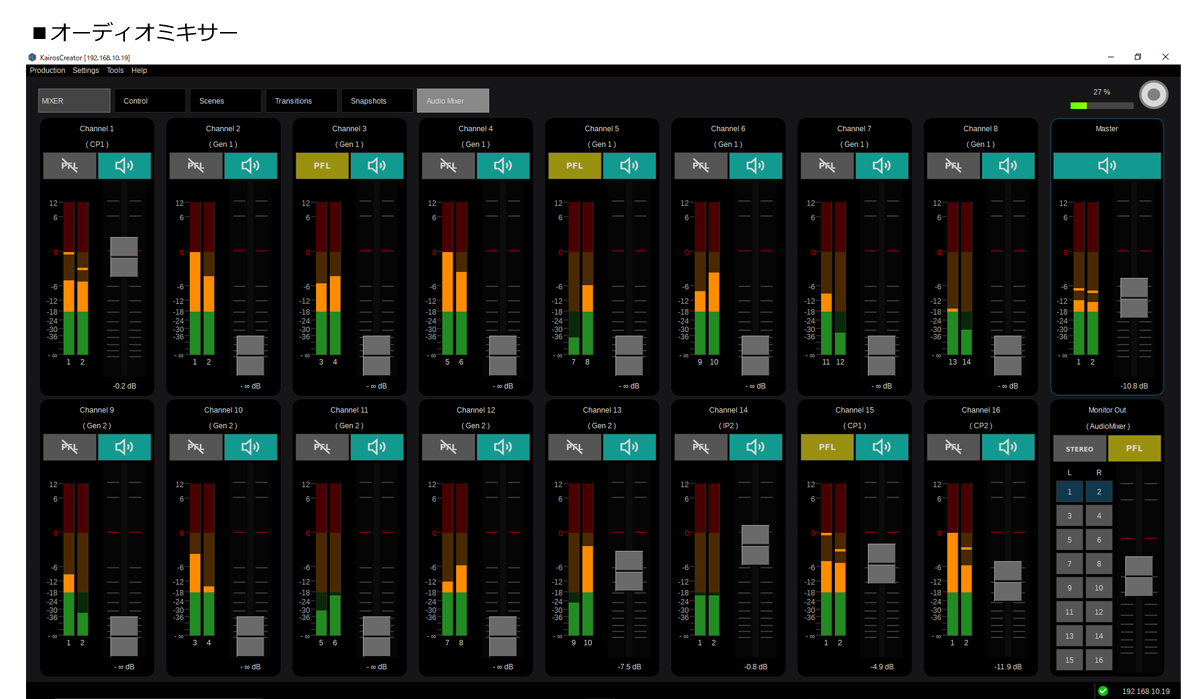

オーディオミキサーオプションAT-SF005Gによりオーディオミキシング機能を追加。1映像ソースあたり最大16チャンネル（ステレオ/モノラル）の調整、ミキシング、ルーティング、ミュートが可能です。マスターレベル調整、トーンジェネレーターも備えています。PFL(プリフェーダーリッスン)やオーディオモニター出力にも対応しています。

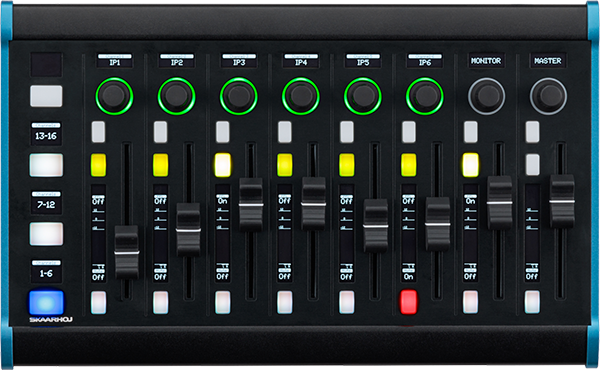

オーディオミキサーのインターフェースとして、KAIROSアライアンスパートナーであるSKAARHOJ社製のパナソニック特別モデルWave Board（PAN-WB-V2B-BU）をご使用いただけます。詳細はこちら。

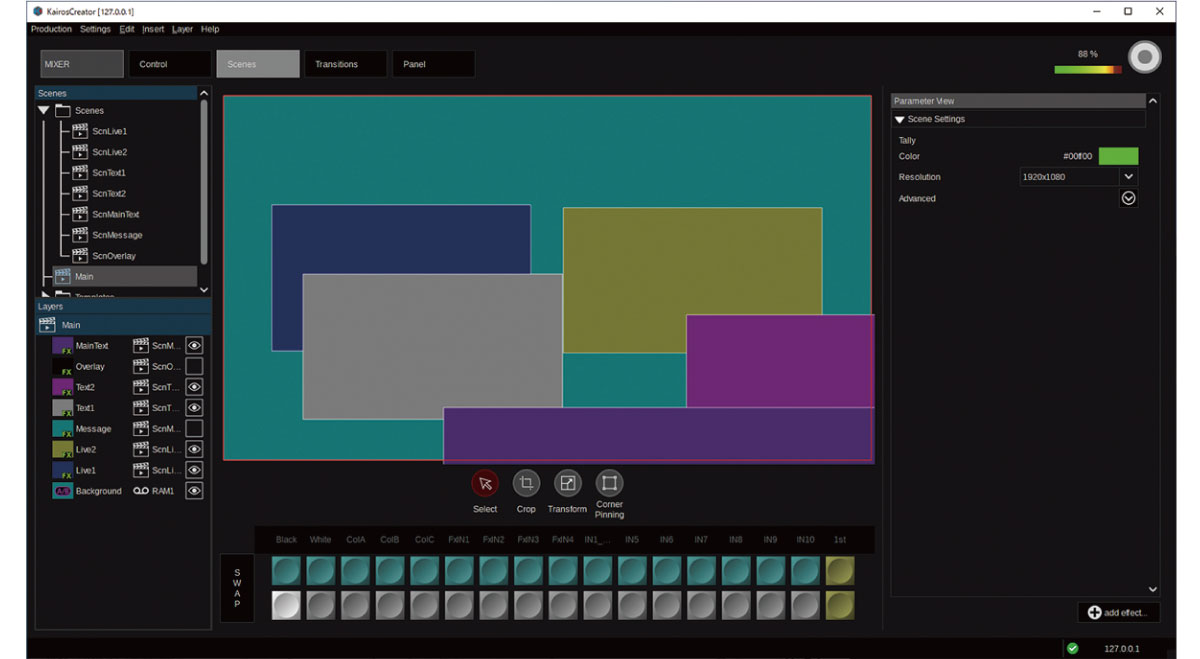

KAIROSは従来のハードウェアベースのスイッチャーのようにME数・KEY数の制約に縛られないオペレーションが可能です。⼀般的な画像編集アプリのレイヤーのように、GPUパワーの許す限りレイヤーを重ね、KEYやスケーリングを設定可能です。 とくにKairos Core 1000は、GPUの映像処理能力アップによりレイヤー数を大幅に増加した、より複雑で高度な映像表現を可能にしています。
レイヤーにはKEYに加えてさまざまなエフェクトを加えることも可能です。タイトル制作が可能なタイトルジェネレーターを搭載。
Kairos Creator Title Generatorメニュー
簡易的なタイトル制作が可能です。
HTML5グラフィックスに対応し、ファイルを変換することなく、スコアなどのグラフィックをKAIROSに入力する、あるいはウェブブラウザ/ページをそのまま映像ソースとして使用し、KAIROSからウェブ操作を行うことが可能に※。Singular.live社のSingular.liveやVizrt社のViz Flowicsなどからも直接KAIROSへ入力でき、リアルタイムでのより多様な演出が行えます。
※V1.8以降対応

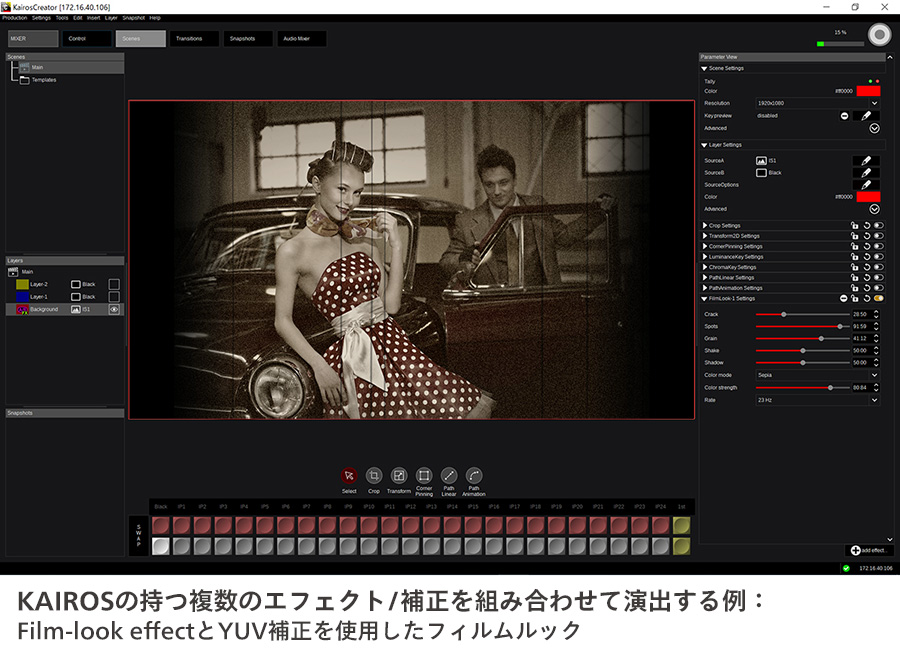

Ver.1.7.0では新しいエフェクトが追加され、それぞれをパラメータで調整できるようになりました。
- Film-look effect
- その他エフェクト
CANVAS機能により、16：9の標準画⾓だけでなくウォールディスプレイ等に活⽤できる32：9など特殊な画⾓の映像制作が可能です。最大8K（32Mピクセル）の解像度をサポート。⾃由にカスタマイズ可能なマルチビューワーではそれら特殊な画⾓の映像もそのまま表⽰できます。
※GPUの性能に一部機能が依存します。
←Kairos Creator Live Viewメニュー

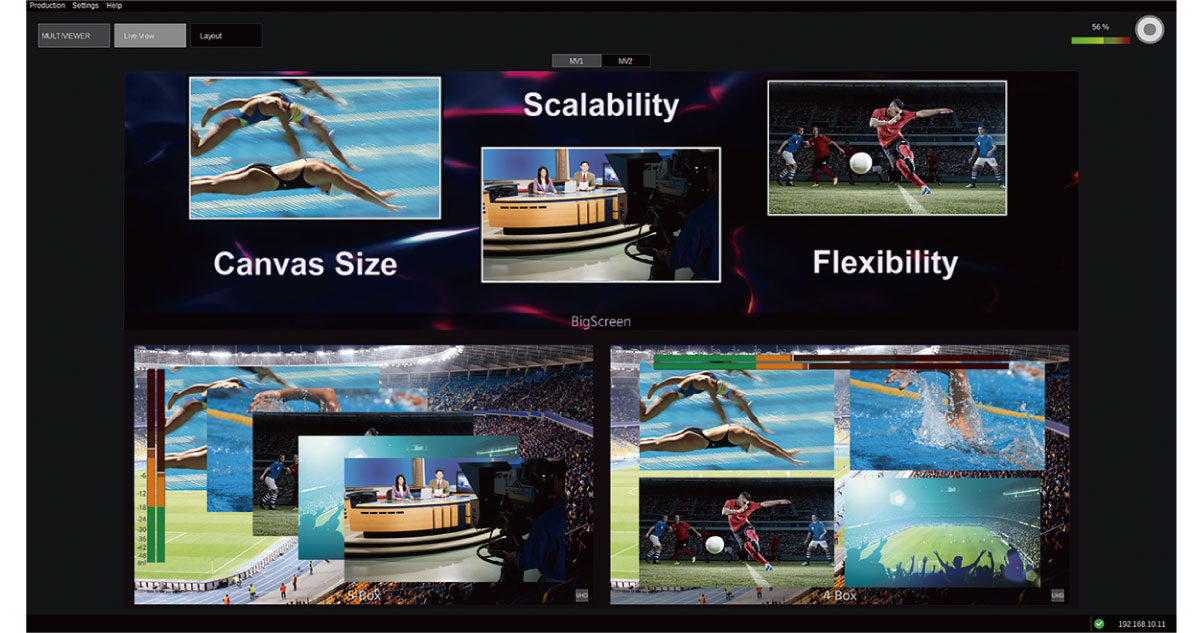

GUIソフトウェアで、マルチビュー映像(MV1/MV2)をモニターできます。 画像は32：9 画角のCANVASも表示したマルチビューディスプレイ例。

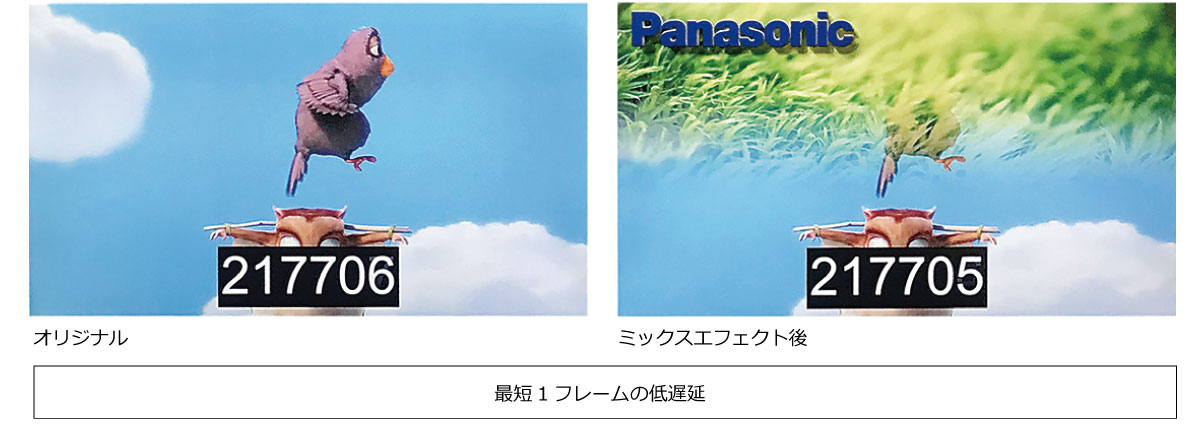

映像処理遅延は最短1フレーム。スポーツシーンやミュージックライブにおいても臨場感を損なわないライブ演出が可能です。チャンネルごとにフレームディレイ可変（1～12フレーム/1フレームステップ）でき、ソース間のフレームの遅延差を調整できます。
直感的で使いやすいGUIを備えたPCソフトウェアKairos Creator（AT-SFC10G）から、KAIROSの各種設定およびオペレーションが可能です。タッチコントロールパネルソフトウェア（ソフトウェアキー）AT-SFTC10Gを使えば、タッチパネルモニターにマルチビュー画面を表示させ、より直感的マルチオペレーションを可能にします。
また、各ボタンに機能を自由にアサインできるコントロールパネルKairos Control lPanelは、24XPと12XPの2モデルから環境に合わせたサイズを選択できます。
24XPタイプ AT-KC10C1G
の詳細はこちら 12XPタイプ AT-KC10C2G
の詳細はこちら
大規模システムから省スペースでコンパクトなシステムまで、お客様の撮影・運用環境にあわせて、あるいは自身になじみの良い操作方法を選ぶことで、直感的で自由な映像制作を可能にします。
KAIROSアライアンスパートナーであるSKAARHOJ社製のパナソニック特別モデルMaster Key OneとMaster Key 48もご使用いただけます。
Master Key One
PAN-MKO-V2B-BUの詳細はこちら Master Key 48
PAN-MK48-V1B-BUの詳細はこちら

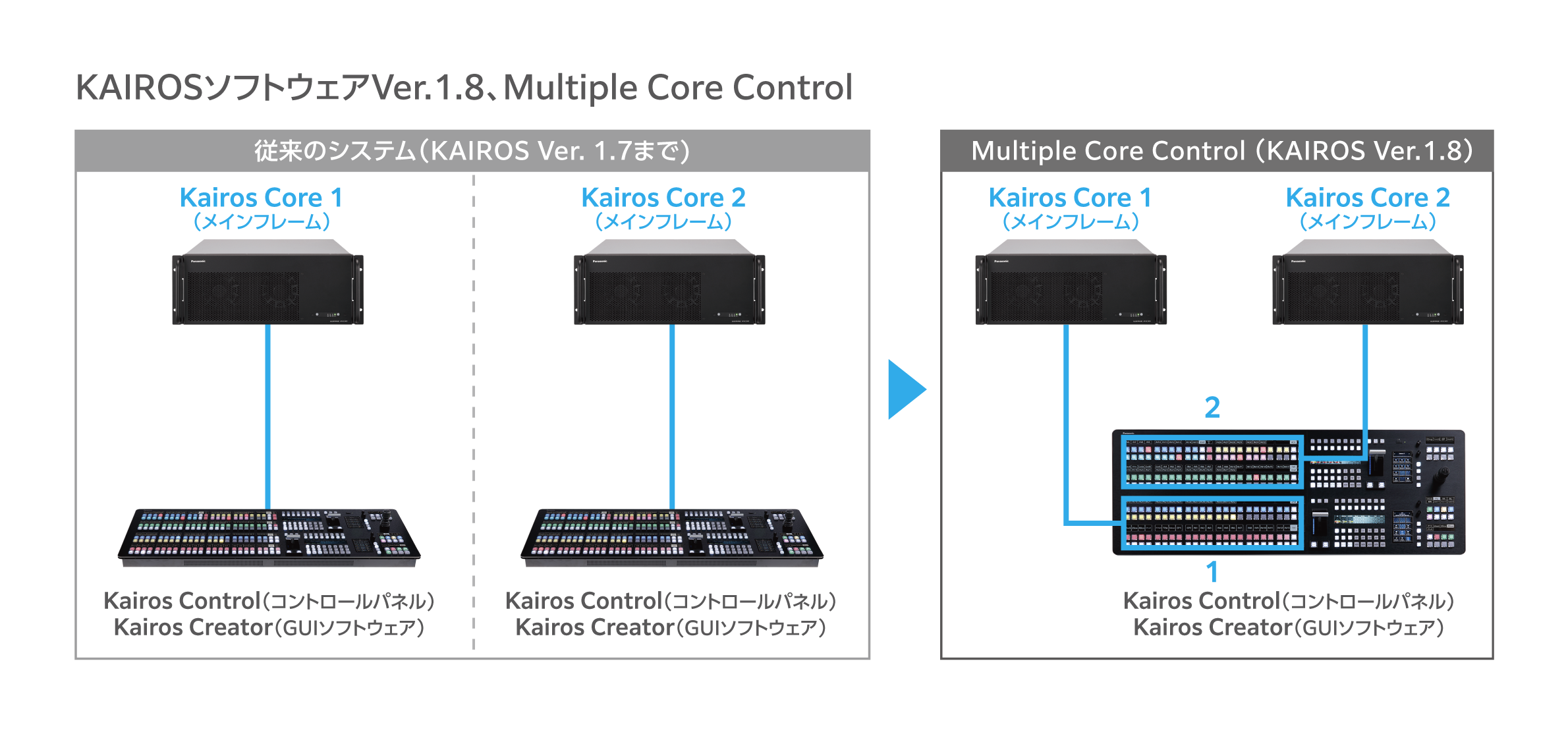

Kairos Control Panel（コントロールパネル）1台、あるいは、Kairos Creator（GUIソフトウェア）から最大2台のKairos Coreが操作可能に。1台のコントロールパネル内のボタンを1台目と2台目のKairos Core双方に割り当てることができるため、Kairos Core2台分の映像や素材を1台のコントロールパネルで容易に操作ができるようになります。また、Kairos Creator上でも2台のKairos Coreの設定ができるほか、シーンやトランジションなどの各種設定※をKairos Creator上で2台のKairos Core間で簡単に反映できます。ProductionファイルやEnvironmentファイル丸ごとを保存/同期が可能なKairos Core Managerと異なり、必要な設定を必要なタイミングで相互に反映することが可能です。Kairos Coreを複数台使用するなどで多くのソース・素材の使用が必要になる大型イベントなどでのKAIROSの運用がより容易になります。
※Kairos CreatorのGUI上で、2台のKairos Core間で設定を反映できる機能は下記です。
- シーン
- トランジション
- スナップショット
- マクロ
- FX Input
- カラーマット
- Kairos Painter

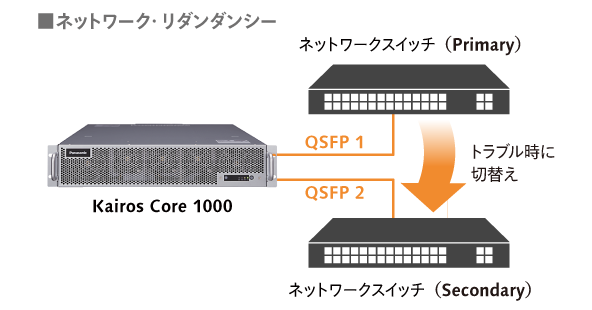

トラブル発生時のバックアップとなるリダンダンシー（冗長）機能。リダンダント電源（二重化）に加え、2台のメインフレームでバックアップするKairos Coreリダンダンシー※、さらにKairos Core 1000ではネットワークを二重化するST 2022-7リダンダンシーの３つの冗長機能により安全性を高めています。
※REST APIにて､Kairos Controlの接続先Kairos Coreの切替えが可能です。Kairos Creatorの接続先Kairos Coreの切替は、GUIメニュー上でIPアドレスを入力し、手動で切替えます。なお、Kairos Core1/2間で、Production、Environment、動画、静止画、音声ファイルは共有されません。
※機能設定時、入出力数はそれぞれ半分になります。
機器状態や操作の履歴（ログ）を残すことにより、トラブル発生時などに状況を確認できます。
Media Production SuiteのDevice Viewに対応※。Device View上に表示され、IPアドレスの設定が他の機器と同様に行えます。Panasonic製のカメラなどと併せて使用する際のセットアップがより容易になります。
※Ver. 1.8以降対応（EasyIPモードのみ）
KAIROSはIT ベースのオープンアーキテクチャーであるため、ソフトウェアの追加による機能拡張や外部機器連携が可能。高い柔軟性・拡張性を備えています。
Ver.1.7からは対応プロトコルにSNMPも追加。ネットワーク経由で外部機器からKAIROSのステータスを確認し、不具合が起きた際に通知が来るよう設定できます。外部機器と連携した運用がスムーズに行えるようになりました。
SNMP Get
システム情報項目（(Info / Warning / Fatal）
システムログ、オペレーション、RAM、Deltacastゲートウェイ※1、SDIボード※2、マルチビューワ、GPU負荷、ローカルタイムゾーン、ライセンスオプション、PTP、ゲンロック、メモリ/HDDスペース、NICリンクステータス※3、温度センサー、ファンセンサー、電源センサー
SNMP Trap
・各センサーの情報: 各デバイスの温度、ファン速度、電源ステータス
・各I/O情報：ラベル、フォーマット、I/Oステータス、タリーステータス
・各メディア情報：RAM/静止画/HDD使用量
・各ネットワーク情報：LAN/QSPF使用状況
・各システム情報: モデル番号、バージョン番号、タイムクロック、GPU 使用率、シリアル番号など。
・PTP情報：GMID、ステータス
・ゲンロック情報：同期タイプ、参照元、ステータス
※1：AT-KC1000T/KC100のみ。
※2：AT-KC200T/2000/2000TS1のみ。
※3：AT-KC200TL1で本機能を使用するには、オプションのNICカード（将来対応予定）が必要です。
