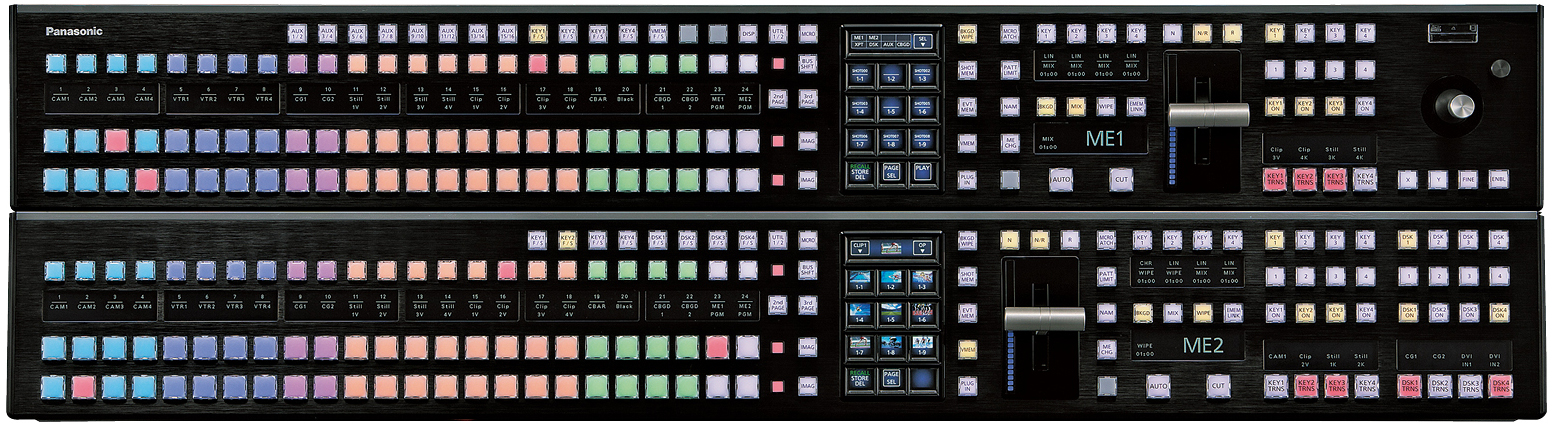

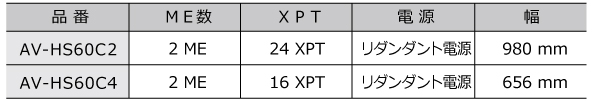

コントロールパネル AV-HS60C4
優れたライブ操作性とスタイリッシュなデザインを追求したマルチフォーマットライブスイッチャー
SDI×32/DVI×2入力、SDI×16出力に、豊富なキーヤーやDVEを装備。多彩なトランジションと充実の映像演出を、高いコストパフォーマンスで実現。プラグインソフトウェアにより機能の拡張が可能です。
※3G/4Kモード選択時は一部機能が異なります。詳しくは3G/4Kフォーマット対応をご確認ください。
ワイプパターンやメモリーを呼び出すためのマルチセレクトパネル、カラーグルーピングできるクロスポイントボタン、見やすい素材名表示パネルなど直感的な操作が可能。迅速で正確なスイッチングをサポートします。
万一の際に運用を維持するためメインフレームとコントロールパネルの電源二重化やIP接続による最大3台のオペレーションパネルでの運用など、安全なシステムの構築に配慮しています。
3RUのコンパクトな筐体ながら、豊富な入出力にフレームシンクロナイザーやフォーマットコンバーター、カラーコレクターを搭載。
映像素材のフォーマットの違いやカメラ、表示装置の特性差に応じたカラー調整が可能、番組制作の円滑な進行を実現します。

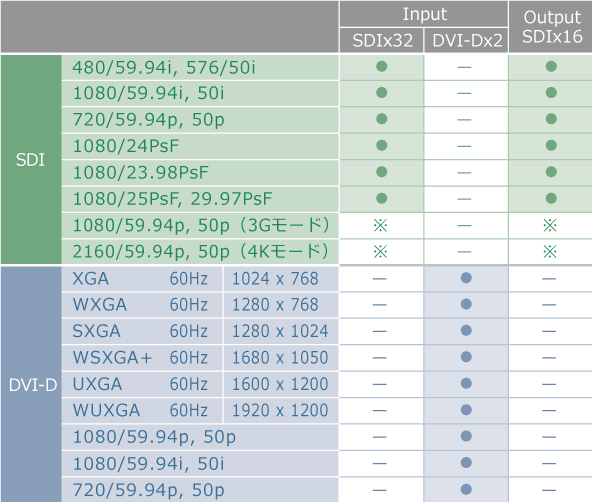

［入力］
- SDI×32+DVI×2入力の合計34入力。
- 全SDI入力に10bitフレームシンクロナイザーを搭載。
- 8系統にカラーコレクターを搭載。
- 4系統にアップコンバーターを搭載。フレーム単位で8フレームまで信号をディレイさせることが可能。
［出力］
- SDI×16出力で全て2分配出力に対応。
- 4系統にカラーコレクターを搭載。
- 2系統にダウンコンバーターを搭載。
※3G/4Kモード選択時は一部機能が異なります。詳しくは3G/4Kフォーマット対応をご覧ください。
3G/4Kフォーマット対応（高精細対応の先進性）
3つの使用モードの切り替えによりHD/SD-SDI、3G-SDI映像制作、更には4K※の高精細映像制作に使用できる先進的なスイッチャーです。
※本体ソフトウェアVer4以上が必要です。詳しくは パナソニックWEBサイト「サポート&ダウンロード」をご覧ください。
■フォーマット別対応機能一覧
| Standardモード | 3Gモード | 4Kモード | ||
|---|---|---|---|---|
| 入力機能 | SDI入力系統数 | 32 | 16（3G Level A/B※1） | 8（SQD/2SI 3G Level A/B※1×4） |
| DVI入力系統数 | 2 | 不可 | 不可 | |
| アップコンバーターチャンネル数 | 4 | － | 8 | |
| Dot by Dot | 可 | － | － | |
| ディレイ機能チャンネル数 | 4 | 2 | － | |
| カラーコレクターチャンネル数 | 8 | 4 | － | |
| アップストリームキーヤーチャンネル数 | 4 | 2 | － | |
| 出力機能 | SDI出力系統数 | 16 | 8 | 3（SQD 3G Level B×4） |
| ダウンコンバーターチャンネル数 | 2 | 2※2 | 2※3 | |
| カラーコレクターチャンネル数 | 4 | 2 | － | |
| ME1機能 | ユーティリティーバス数 | 2 | 1 | 1 |
| ME2機能 | BKGD トランジションパターン | MIX / WIPE / DVE | MIX / WIPE | MIX / WIPE |
| IMAGE | 可 | 不可 | 不可 | |
| キーヤー数 | 4 | 不可 | 不可 | |
| ユーティリティーバス数 | 2 | 不可 | 不可 | |
| DSK キーヤー数 | 4 | 2 | 2※4 | |
| 静止画（STILL）メモリー チャンネル数 | 4 | 2 | 2※4 | |
| 動画（CLIP）メモリー機能 | チャンネル数 | 4 | 2 | 2※4 |
| チャンネルあたりの記録時間（標準画質） | 約60秒 | 約30秒 | 約30秒 | |
| チャンネルあたりの記録時間（高画質） | 約30秒 | 約15秒 | 約15秒 | |
| マルチビューアー系統数 | 4 | 2 | 2※4 | |
| AUX 系統数 | 16 | 8 | 8※4 | |
※1： FS機能有効時は、3G-SDI Level A信号が入力された場合、Level B信号に変換して信号処理を行います。FS機能off 時は、3G-SDI Level A信号を入力された場合、黒画面となります。4KモードではFS機能は常時ONです。
※2： SDI Out14はSDI Out13を、SDI Out16はSDI Out15をダウンコンバートしたHD-SDI信号が出力されます。
※3： SDI Out13は3G-SDI、SDI Out14はHD-SDIとして同じ映像が出力されます。 SDI Out15は3G-SDI、SDI Out16はHD-SDIとして同じ映像が出力されます。
※4：2K解像度の映像を4K解像度にスケーリングします。
ワイプ、ミックス、カットトランジションに加えて、縮小、スライドなど3D DVE2チャンネルを用いたDVEトランジションが可能。モザイクやデフォーカスといったイメージ効果にも対応し、多彩な演出ができます。
- MEごとにバックグランド、キーに対応する3D DVEを4系統、2D DVEを2系統搭載しています。
※3G/4Kモード選択時は一部機能が異なります。詳しくは3G/4Kフォーマット対応をご覧ください。
モザイク
デフォーカス

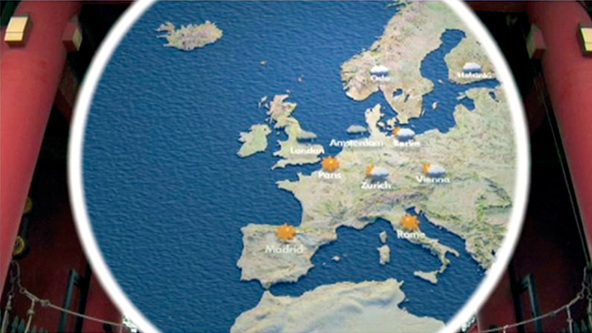

丸ワイプ
COMBI波形
※画像は機能を説明するためのイメージです。

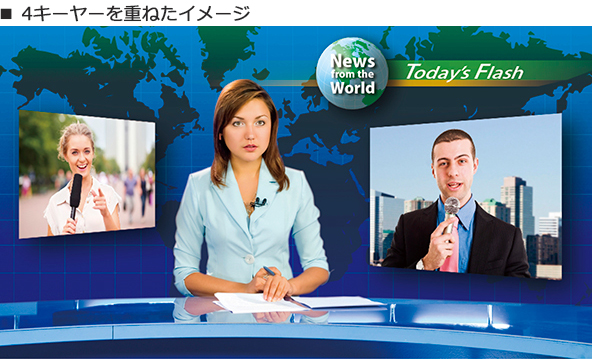

豊富なキーヤー※1

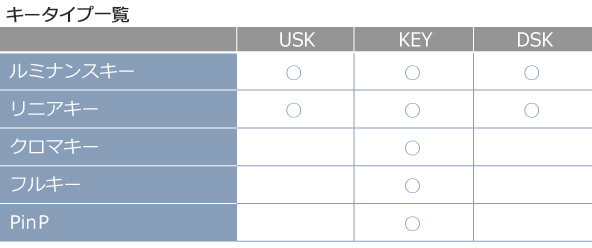

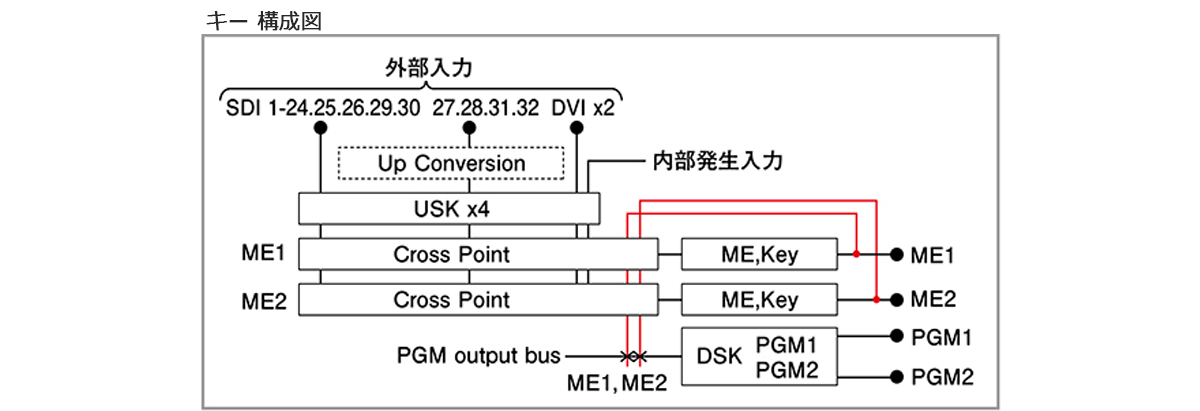

ルミナンスキー、リニアキー、クロマキー、フルキー、PinPの使用可能なキーヤーをME毎に4ch（合計8ch）、DSK 4ch、合計12chのキーヤーを搭載しています。また、アップストリームキー（USK）4chを搭載し、多彩な映像演出が可能です。
※画像はイメージです。
クロマキー：Primatte®※2アルゴリズムを採用し、リアルタイムで高品位なキー合成を実現しました。
※画像はイメージです。
クロマキーソフトウェア AG-SFU60G
本体希望小売価格 154,500円（税抜）
拡張機能をお使いいただくには
商品をご購入いただいた初期状態では拡張機能は無効になっており、そのままでは機能を使用することができません。
拡張機能を使用するためには、別途ソフトウェアキーを購入してアクティベーションを行う必要があります。
ソフトウェアキーのご購入は、販売店までお問い合わせください。
1.アップグレードソフトウェアキーを販売店へご注文ください
2.キーコードの入った箱が届きます。
3.箱を開けると、キーコードを記載した用紙と導入ガイド「はじめにお読みください」が入っています。
導入ガイドに従ってアクティベーションを行ってください。

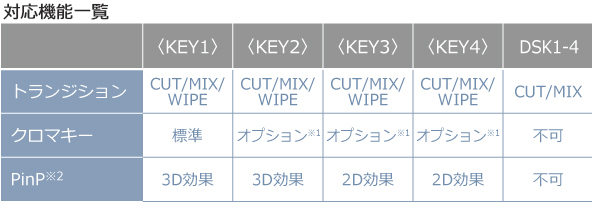

- PinP：ME毎に4ch（合計8ch）の合成が可能です。フライングキー効果により、入力されたキー信号に対して、DVE効果を利用してキー信号の移動や拡大、縮小を行えます。
- キープリセット：ME毎に4ch（計8ch）のキーヤーに各4つのキー設定（8×4）と、DSK 4chのキーヤーに各4つのキー設定（4×4）を登録できるプリセット機能を搭載。ボタンのダイレクト操作で呼び出しが可能です。

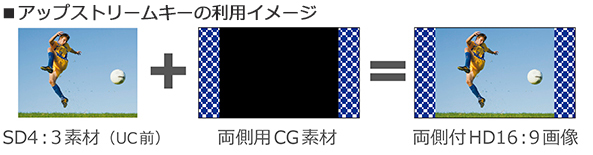

- アップストリームキー：アップコンバート素材の両端に別のCG素材を入れたり、中継元の素材名や地名、人名などの関連情報を入力段階で付加することが可能なアップストリームキーを4ch搭載しています。
- ダウンストリームキー：4ch搭載。PGM1/PGM2に割り当てが可能です。
※1：3G/4Kモード選択時は一部機能が異なります。詳しくは3G/4Kフォーマット対応をご覧ください。
※2：Primatte®は、株式会社フォトロンの登録商標です。Primatte®の著作権は、株式会社フォトロンが保有しています。Primatte®の特許は、株式会社フォトロンが保有しています。
※1：クロマキーソフトウェア（AG-SFU60G/別売）が必要です。
※2：フライングキー効果を含みます。
設定映像効果を記憶する各種メモリーを搭載。各種メモリーをシーンにあわせて使用することでスイッチングを効率的に行え、ライブでの映像制作が容易です。
- ショットメモリー：バックグラウンドのトランジションパターンやPinPのサイズ、ポジション、ボーダー幅、キーオンなどの映像効果を呼び出すショットメモリー機能（最大81メモリー）を搭載。現在の映像からショットメモリーに登録されている映像や動作への切り替えをスムーズに変化させるエフェクトディゾルブの設定が可能。より効果的な演出が行えます。
- イベントメモリー：連続した映像効果をタイムラインに登録・再生するイベントメモリー機能を搭載。複雑な映像効果を簡単な操作で実行できます。
- マクロメモリー：コントロールパネルの一連の操作を記録して再生できるマクロメモリー機能を搭載。入出力、キーヤーなどの設定情報も合わせて登録・再生が行え、複雑な操作を伴う映像効果を簡単に実行することができます。マクロメモリーの再生はマクロバス、PGM、PSTなどのクロスポイントボタンにアサインして実行します。
- ビデオメモリー：動画メモリー（CLIP）と静止画メモリー（STILL）を各4ch登録（最大81メモリー※2）、映像素材として使用することができます。ビデオメモリーは標準モードで最大60秒、高画質モードでは最大30秒保存できます。動画メモリー（CLIP）は音声の記録、再生に対応しています。
※1：3G/4Kモード選択時は一部機能が異なります。詳しくは3G/4Kフォーマット対応 をご覧ください。
※2：別途ストレージモジュールが必要です。
映像素材やメモリーを直感的にスイッチング
- マルチセレクトパネル： ビデオメモリーのサムネイル表示など視認性に優れたカラーパネル。クリック感付のスイッチにより、迅速で正確なメモリー操作が可能です。

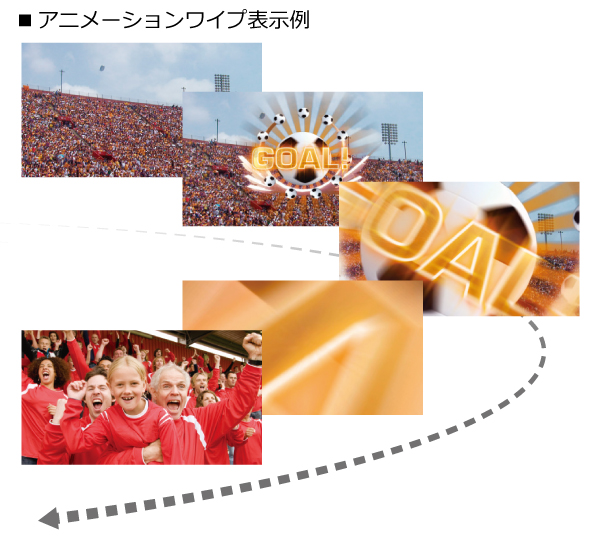

- アニメーションワイプ：ビデオメモリーに登録した動画（CLIP）や静止画（STILL）を利用して、簡単にアニメーションワイプを作成することができます。
設置環境にあわせて選べる分割画面出力

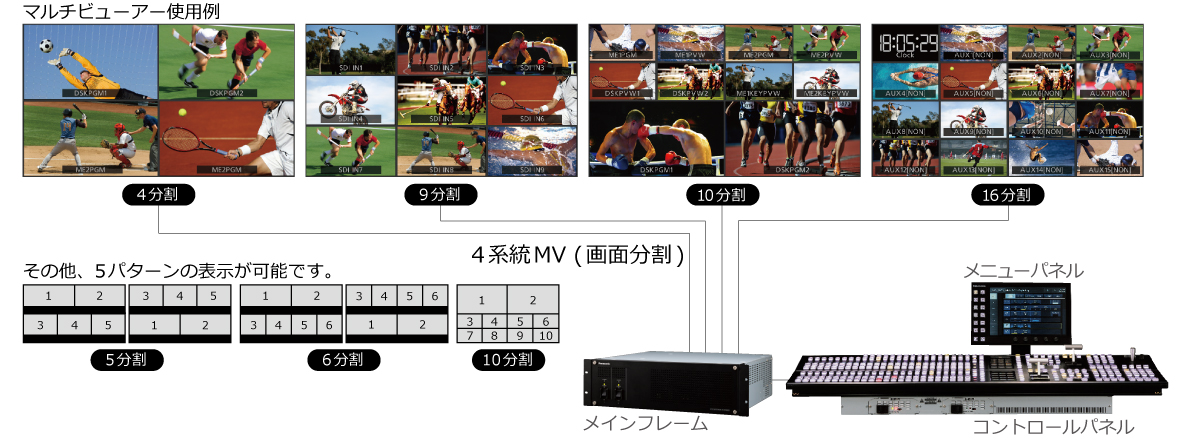

最大で1画面に16分割の表示（全部で9パターン）が可能な、独立した4系統のマルチビューアー出力機能を標準で搭載。専用機を用意することなく、同等の機能を使用することができます。
- マルチビューアーは、4分割、5分割（2種）、6分割（2種）、9分割、10分割（2種）、16分割の合計9パターンから選択。
- 素材名、タリー、オーディオレベルメーター、時計、セーフティマーカーを表示可能。
- 分割枠と表示映像の大きさが同じフィットモードと映像の外側に素材名やレベルメーターなどを表示するスクイーズモードを選択可能。
※3G/4Kモード選択時は一部機能が異なります。詳しくは3G/4Kフォーマット対応をご覧ください。
柔軟な拡張性と安心の運用性
システムの拡張性※
- AUXバスを16系統搭載、AUX1から AUX4バスでは、MIXトランジションが可能。
- ネットワーク接続により、パソコンやタブレット端末からメニュー操作が可能。
- 多様な外部インターフェイスを有し、プラグインソフトウェアの導入により、各種周辺機器接続にフレキシブルに対応。7つのプラグインソフトウェアを提供。また、別途独自に作成したプラグインソフトウェアのインストールも可能。
※3G/4Kモード選択時は一部機能が異なります。詳しくは3G/4Kフォーマット対応をご覧ください。
提供のプラグインソフトウェア
■EXT_Control
ネットワークに接続したシステムコントローラーやタリーインターフェイスなどの外部機器との間で、AV-HS6000全てのバスの素材切り替えや素材名情報を送受信するためのソフトウェア。Evertz、Utah Scientificのルーターコントロールシステムから制御が行えます※。
※ルーターシステムの設定については、各社へお問い合わせください。
■P2_Control
弊社製品のP2機器などをシリアル通信フォーマット（RS-422）で接続し、記録や再生などの制御をするためのソフトウェア。
■GVG200
GVG200プロトコルに準拠した外部コントローラーや編集機などとRS-422シリアル通信で、クロスポイントの切り替えおよびトランジションを制御するためのソフトウェア（外部コントローラーおよびコントロールソフトウェアは、別途ご用意ください）。
■AUX_IP
IPネットワークを介してリモートオペレーションパネル（VS-R45）からクロスポイントの切り替えを制御するためのソフトウェア（VS-R45はベネテックス製のリモートオペレーションパネルです）。
■Serial TALLY
UMDプロトコル Ver3.1準拠の機器とRS-422シリアル通信でタリー出力と素材名称を外部のタリー表示機やI/Fに出力するためのソフトウェア。
■EXT_PANEL_IP
IPネットワークを介して、リモートオペレーションパネルからクロスポイントの切り替え、トランジション実行、マクロ再生制御を行うためのソフトウェア。LAWO製のLBPシリーズ リモートオペレーションパネル※から制御が行えます。
※リモートオペレーションパネルの設定については、LAWOへお問い合わせください。
■CAM_Controlプラグイン
AW-HEシリーズ/UEシリーズインテグレーテッドカメラのプリセットメモリー呼び出しやPAN/TILT/ZOOM/FOCUS/IRIS制御を行うためのソフトウェア。最大10台のカメラ制御が可能です。
安心のバックアップシステム
- メインフレームとコントロールパネルの電源を二重化したモデルを用意。
- IP接続によりコントロールパネル最大3台による運用が可能。
- パネルのMEチェンジと本体の出力変更でMEの障害時にME列の入れ替えが可能。
- Webブラウザ搭載で、GUIメニューの外部アクセス（PCからの操作）に対応。
- 設定・メモリー情報はSDカードやPC、オプションストレージへの保存・読み出しが可能。
ソフトウェアコントロールパネルAV-SF6000G
（無償ダウンロードMac版/Windows版）
AV-HS6000用のコントロールパネルをPCアプリ化。AV-HS6000にMJPEGコーデックを搭載することにより、アプリ上で映像・画像の表示が可能になります。素材映像を見ながらの直感的・簡単操作を実現し、サブパネルとしても利用できます。
モード選択部
- Control Mode/Menu Panel/Video Statusのモードを切り替え。
- メインフレームの通信状態やエラー状態を表示。
- IPアドレスの入力により、接続するメインフレームを切り替え。
- 入出力ウィンドウで表示する素材を自由に配置。
入出力ウィンドウ
- 選択したMEのPGMとPSTを表示。

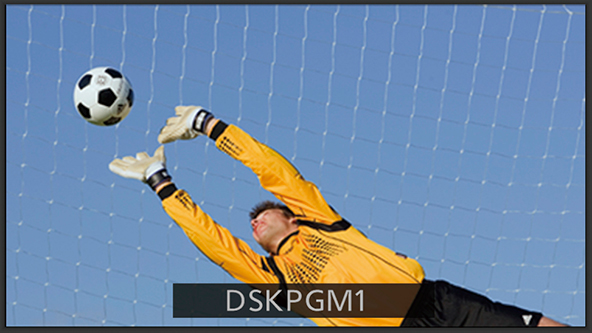

- PGM（+DSK）ボタンが選択時は、PGMにDSK PGM1を表示。
- PSTにはNext Transitionの設定状態をウィンドウに重畳表示。
ページボタン
- 操作パネル部の表示切り替え。
操作パネル部-1
- トランジション（フェーダー、AUTO、CUT）操作。
- KEY1～4のキータイプ、トランジションタイプの選択、トランジション時間の設定。
- DSK1～4のキータイプの設定。
- KEY、DSKのアサイン素材のサムネールを表示。
操作パネル部-2
- ショットメモリー、イベントメモリー、マクロメモリーの制御。
- ビデオメモリー（STILL/CLIP）の制御が可能。STILL、CLIPは内蔵SSD、およびPCから素材のロードが可能。
操作メニュー部
- 操作対象のMEを切り替え。PST、PGM、UTIL1.2、KEY1～4の選択。
素材アサイン部
- 操作メニュー部で選択されたバスに割り当てる素材を選択。
- 1ぺージに18素材を表示、ページ切り替えで３ページ合計54素材の表示が可能。
- タリー状態を赤と緑の枠で表示。

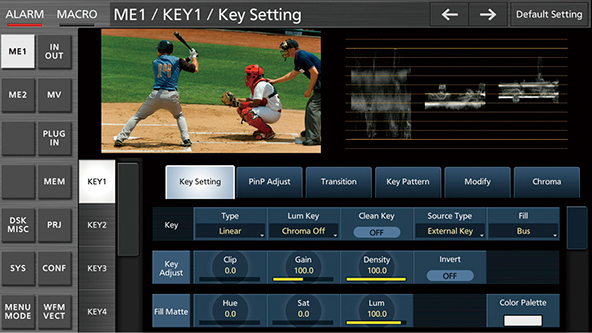

メニューパネル操作画面を表示します。左側にME1、ME2 PGM映像を表示し、PGM映像を見ながらメニューパネル操作および結果の確認を行うことができます。

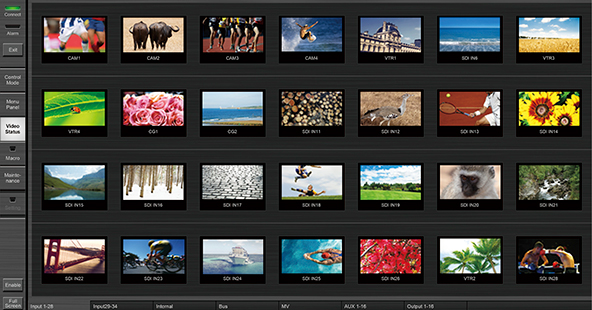

全入力、全出力、ME・DSK・AUXのバス系統、マルチビュー画面の映像素材を一覧で表示します。

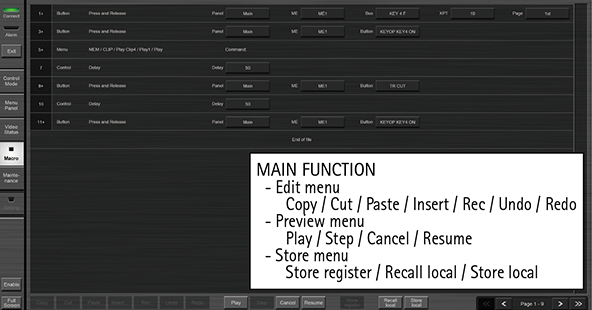

MACROをより便利にお使いいただくために、登録したMACROメモリーに操作の追加や削除、待ち時間の設定などの編集機能を追加。
※製品の仕様は製品改良のため予告なく変更することがあります。

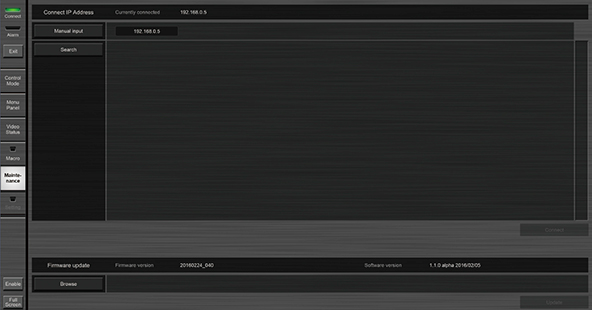

同一ネットワーク内にあるAV-HS6000のIPアドレスを検索し、ソフトウェアコントロールパネルを簡単に接続するための機能です。
■AV-HS6000ブロック図（Standardモード）

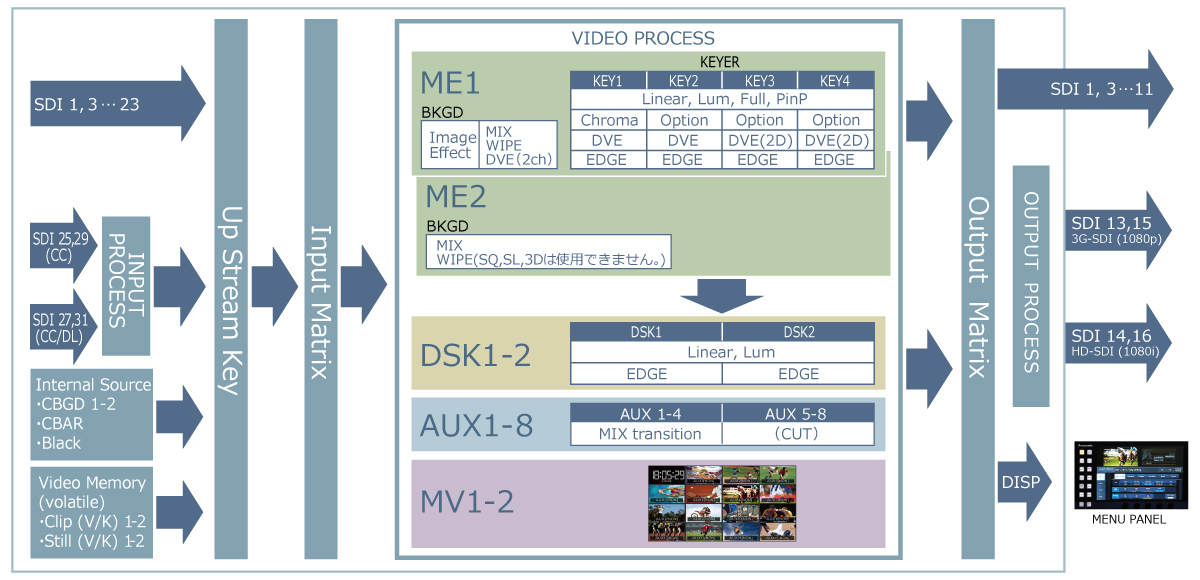

■AV-HS6000ブロック図（3Gモード）
※入出力は奇数端子のみになります。
※OUT14、OUT16の端子からは、OUT13、OUT15の1080pフォーマットの信号から半分のラインを間引き、1080iフォーマットとした信号が出力されます。

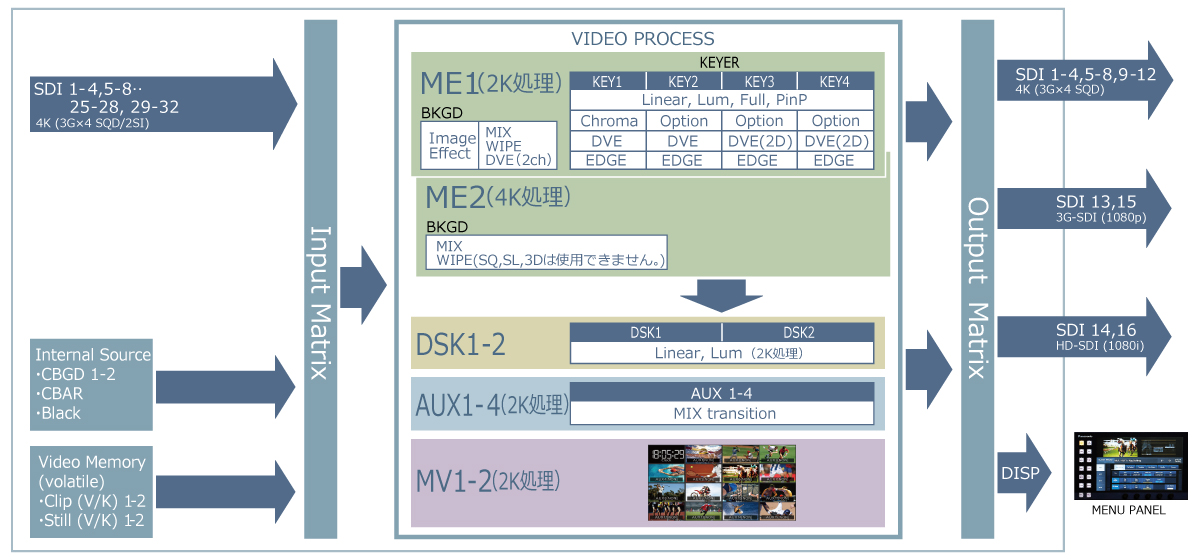

■AV-HS6000ブロック図（4Kモード）
※OUT14、OUT16の端子からは、OUT13、OUT15の1080pフォーマットの信号から半分のラインを間引き、1080iフォーマットとした信号が出力されます。

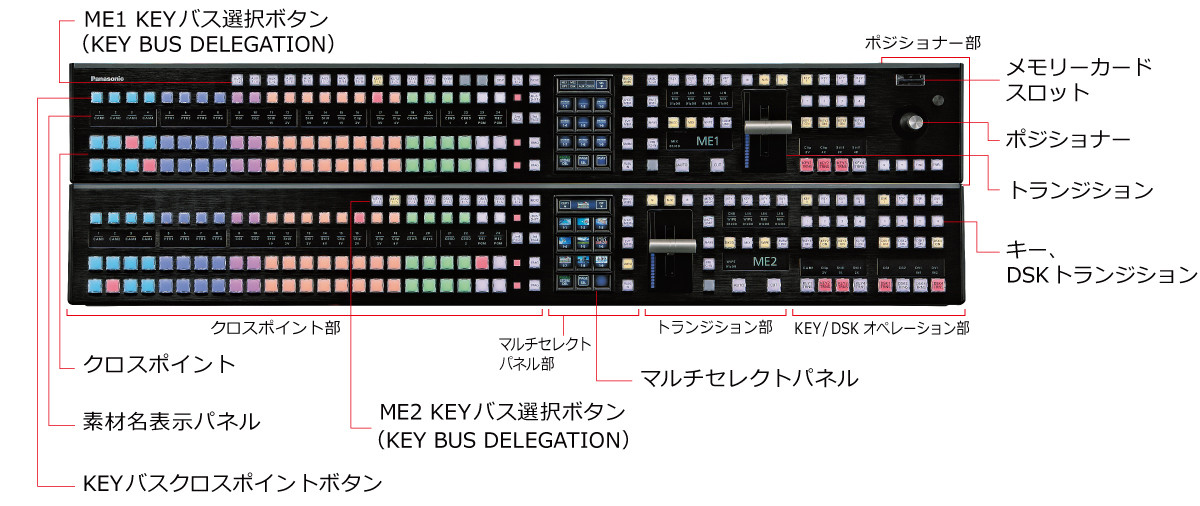

視認性と操作性に優れたグラフィカルなユーザーインターフェイスを実現
ME1 KEYバス選択ボタン（KEY BUS DELEGATION）
●ME1のKEYバスで操作するバス列と機能の切り替えを行います。
- KEY1～4のキーソース /キーフィルのバス選択（キーソース /キーフィルを連動させるカップリング機能あり）
- AUX1～16バス選択（AUX1～4バスにはMIXトランジション機能あり）
（AUXバス1/2～15/16はクロスポイントを連動させるカップリング機能あり） - Display＜DISP＞バス※1選択（※1 メニューパネル（AV-HS60C3）に表示する映像を選択するバス）
- Utilityバス※2選択（※2 バックグラウンドのボーダー背景やキーエッジに挿入する素材を選択するバス）
- MACROバス※3選択（※3 マクロメモリーを再生するバス）
クロスポイント
- 素材に合わせて任意の8色でグルーピングが可能
- 24クロスポイント×4ページ（合計96クロスポイント）の切り替えが可能
- マクロメモリーを割り付け、マクロメモリーの再生が可能
素材名表示パネル
●クロスポイント番号、素材表示名称、マクロ名を表示します。
素材名称には、ビットマップのキャラクターを表示することもできます。
KEYバスクロスポイントボタン
●KEYバス選択ボタンで切り替えたバスのソースを選択
●マクロメモリーの再生が可能
ME2 KEYバス選択ボタン（KEY BUS DELEGATION）
●ME2のKEYバスで操作するバス列と機能の切り替えを行います。
- KEY1～4のキーソース/キーフィルのバス選択（キーソース/キーフィルを連動させるカップリング機能あり）
- DSK1～4のキーソース/キーフィルのバス選択（PGM1/PGM2に割り当てが可能）
- Utilityバス※2選択（※2バックグラウンドのボーダー背景やキーエッジに挿入する素材を選択するバス）
- MACROバス※3選択（※3マクロメモリーを再生するバス）

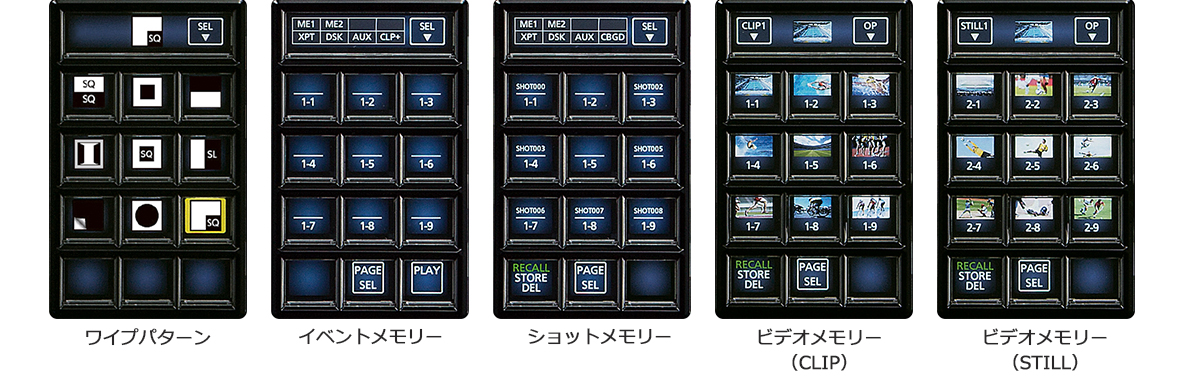

マルチセレクトパネル
●操作感に優れたクリック感付カラースイッチ 。
●ワイプパターン、イベントメモリー、ショットメモリー、ビデオメモリー（CLIP、STILL）の記録・呼び出し。
メモリーカードスロット
●SDメモリーカード（別売）またはSDHCメモリーカード（別売）で、設定データやログデータの保存 / 呼出しができます。
ポジショナー
●WIPE / PinPの位置、サイズ調整、クロマキーのカーソル操作を行います。
トランジション
- バックグラウンド/キートランジション：フェーダー、AUTO、CUTトランジションの実行操作を行います。
- トランジションタイプ選択：WIPE、MIX、NAMのトランジションタイプの選択を行います。
- マクロメモリーアタッチメント機能（マクロアタッチ）のON/OFF： PGMバス、PSTバス、AUXバスなどのボタンに割り付けたマクロメモリー再生トリガーの有効、無効の切り替えを行います。
- イベントメモリーのフェーダー再生 （EMEMリンク）：イベントメモリーの再生をフェーダー操作で行うことができます。
- MEチェンジ：コントロールパネルのME1/ME2列の入れ替えが行えます。
キー、DSKトランジション
- KEY/DSKトランジション：各MEのKEY1～4、DSK1～4のAUTO、CUTトランジションの実行操作を行います。
- キープリセット：各MEのKEY1～4、DSK1～4のキープリセット登録、呼び出しを行います。

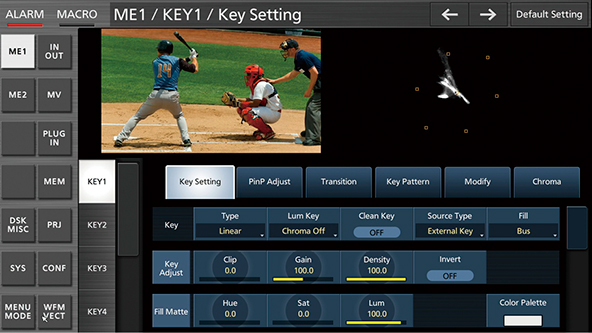

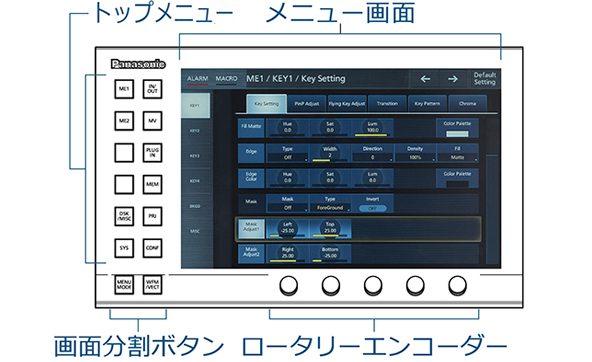

大型&タッチパネルで操作しやすい

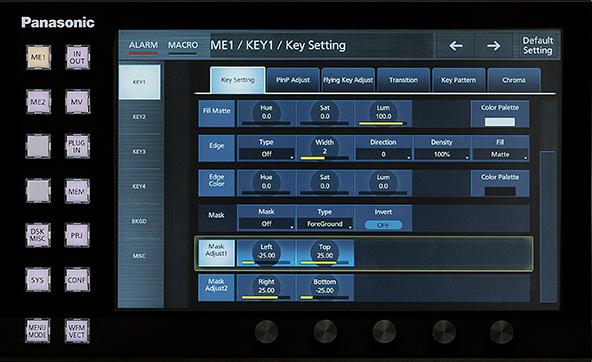

- タッチパネル式で迅速なメニュー操作を可能にする10.1型メニューパネル。
- 画面は全体表示、分割表示（WFM/VECT）から選択可能。
- ソフトキーボード・テンキー表示が可能。

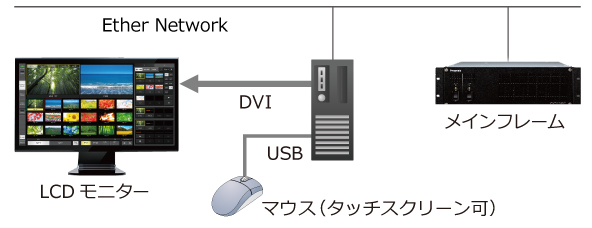

- メニューパネルの代わりに汎用DVIモニターの使用も可能。
※ソフトウェアコントロールパネルAV-SF6000Gを使用しているときは、メニューパネルやDVIモニターに動画映像、WFM、VECTは表示しません。
WMF
VECT
- ストレージモジュールAV-HS60D1Gは、デバイスの特性上、データの破損、書き換え制限があります。
- 重要なデータはバックアップすることをお勧めします。
