HD/4Kフォーマットが混在するシステムに不可欠なアップ/ダウンコンバーターを加え、ラインナップ充実

Band body

12G-SDI信号に対応し、HDシステムと同様のシステムを4Kでも実現。
コンバーターモニターやPCメニューGUIなどのシステムソフトによる一括制御が可能。
電源ユニットおよび各ユニットはホットスワップによる挿抜が可能。
IPネットワークによるリモート制御、SNMPに対応。

Wysiwyg body

品番	名称	主な機能・特長
フレーム

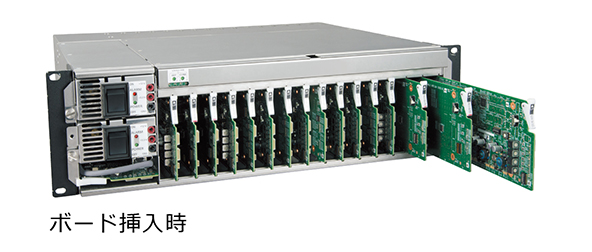

AV-PF80U2	ペリフェラルフレーム	最大16ユニットを実装可能な3Uペリフェラルフレーム。リダンダント電源、SNMPインターフェイスに対応。
ユニット
AV-PF80M1	1ch SDI分配ユニット	1入力×7分配出力の12G/3G/HD/SD-SDI分配ユニット。
AV-PF80M2	2ch SDI分配ユニット	1入力×3分配出力2系統の12G/3G/HD/SD-SDI分配ユニット。
AV-PF80M3^※1	AVDL/FSユニット	自動位相調整、フレームシンクロナイザー機能を搭載した1入力5分配出力ユニット。リファレンス1入力、1スルーアウト付き。
AV-PF80M4^※1	MUXユニット	12G/3G/HD-SDI信号へのAES 8chデジタルオーディオの重畳ユニット。1入力3分配出力。LTC1入力。
AV-PF80M5^※1	DMUXユニット	12G/3G/HD-SDI信号へのAES 8chデジタルオーディオの分離ユニット。1入力2分配出力、LTC1出力。
AV-PF80M6	3G/12G変換ユニット	3G-SDI Quad Link（1系統）から12G-SDI（4系統）への変換・分配ユニット。
AV-PF80M7^※1	3G/12G変換ユニット AVDL付	自動位相調整機能付き、3G-SDI Quad Link（1系統）から12G-SDI（4系統）への変換・分配ユニット。
AV-PF80M8	12G/3G変換ユニット	12G-SDI（1系統）から3G-SDI Quad Link（1系統）への変換ユニット。
AV-PF80M9^※1	12G/3G変換ユニット AVDL付	自動位相調整機能付き、12G-SDI（1系統）から3G-SDI Quad Link（1系統）への変換ユニット。
AV-PF80M10	CPUユニット	イーサーネット通信によるREMOTE制御およびアラーム監視用ユニット。
AV-PF80M11^※2	アップコンバーターユニット	2K→4Kのアップコンバートに加え、2K間のダイナミックレンジと色域変換にも対応した変換ユニット。専用GUIによる制御が可能。
AV-PF80M12^※2	ダウンコンバーターユニット	4K→2Kのダウンコンバートに加え、4K間のダイナミックレンジと色域変換にも対応した変換ユニット。専用GUIによる制御が可能。
AV-PF80M13^※2	6:1 SELユニット	6入力から1つを切り替えて出力するセレクターユニット。2分配出力。フレーム入力のリファレンス信号による同期切替に対応。
AV-PF80M14^※2	16ch MUXユニット	12G/3G/HD-SDI信号へのAES 16chデジタルオーディオの重畳ユニット。1入力3分配出力。LTC1入力。
AV-PF80M15^※2	16ch DMUXユニット	12G/3G/HD-SDI信号へのAES 16chデジタルオーディオの分離ユニット。1入力2分配出力、LTC1出力。
AV-PF80M16	フレームダブラーユニット	6Gまたは3G×2の4K/29.97p信号を入力し、フレームを挿入して12Gを出力する変換ユニット。
AV-PF80M17	フレームデリータユニット	12Gの4K/59.94p信号を入力し、フレームを間引いて6Gまたは3G×2の4K/29.97pを出力する変換ユニット。
AV-PF80M18^※2	MIX-KEYユニット	12GのA/B入力をミックスし、1系統のキーを合成して出力する簡易MEユニット。AVDL付き。主にEMG-MIX用。
AV-PF80PS1	電源ユニット	電源供給ユニット。リダンダント運用時は2基実装。
