ライブスイッチャー AV-UHS500概要

Media

Behaviour state

Lightbox triggered by Thumbnail

Media

1：概要

2021/06/11(金) - 15:05

nspc-fujiwara

Column body

ライブスイッチャー AV-UHS500PTZコントロール

Media

Behaviour state

Lightbox triggered by Thumbnail

Media

2：PTZコントロール

2021/06/11(金) - 15:06

nspc-fujiwara

Column body

ライブスイッチャー AV-UHS500入出力仕様と拡張性

Media

Behaviour state

Lightbox triggered by Thumbnail

Media

3：入出力仕様と拡張性

2021/06/11(金) - 15:08

nspc-fujiwara

Column body

ライブスイッチャー AV-UHS500作業の自動化

Media

Behaviour state

Lightbox triggered by Thumbnail

Media

4：作業の自動化

2021/06/11(金) - 15:10

nspc-fujiwara

Hide Item

0

Band body

Hide Item

0

Band body

12G-SDI/3G-SDI/HDMIの多彩なインターフェイスに対応
UHD/HDマルチフォーマット対応
2基の機能拡張オプションスロットを装備
標準入出力数：入力8系統/出力7系統
最大入出力数（オプションユニット増設時）：入力最大16系統/出力最大15系統
5つのキーヤーを装備し、豊富な映像効果を実現
アップ/ダウンコンバート機能、HDR/SDR変換機能、ITU-R BT.2020/BT.709変換機能、
スケーラー機能、カラーコレクション機能を搭載
AUX BUSを4系統装備
AUX1、2にはMIXトランジション機能を装備し、さらにDSK1、2をアサイン可能

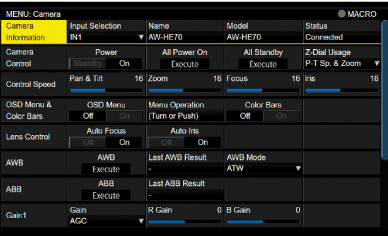

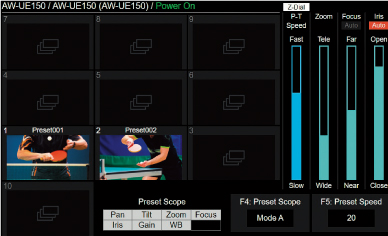

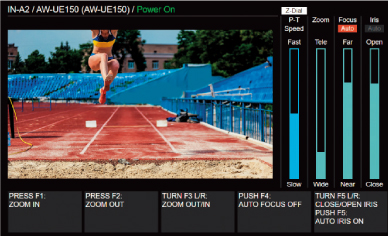

当社製4K/HDインテグレーテッドカメラのカメラコントロールが可能
アニメーションワイプ
ビデオメモリーとトランジションを組み合わせてアニメーションワイプが可能
TSL5.0サポート
ネットワークに接続した外部機器との間で、タリー情報、バスの切り替えや素材名情報を送信可能

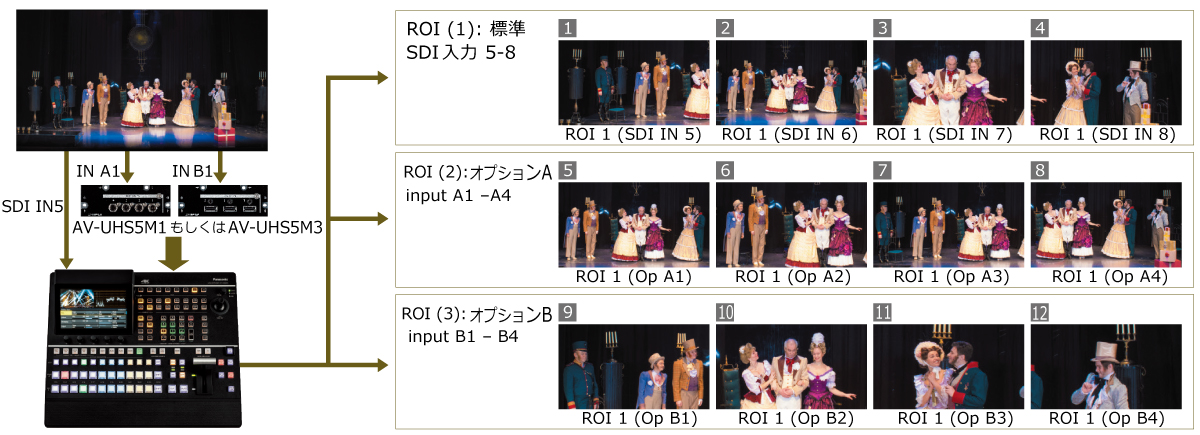

ROI（Region of Interest）機能
1つの入力素材から4つのクロップ（切り出し）信号（ROI素材）を作成し、入力素材として使用可能

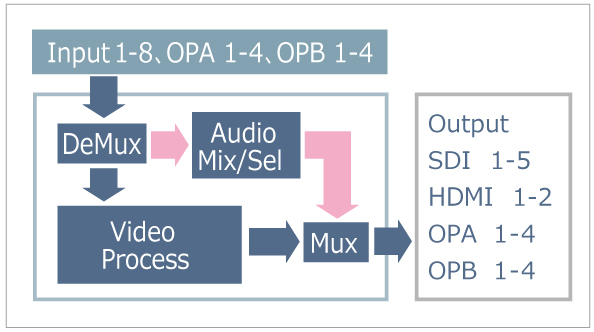

音声ソース選択機能
バスで選択された入力信号のエンベデッドオーディオに加え、特定のバスの入力信号のエンベデッドオーディオのみを別の映像信号に多重して出力するモードを搭載
オーディオ入力選択モード NEW
※Ver. 1.7より対応
NDI^®入出力に対応（オプションユニット増設時）
AV-UHS5M6Gユニットを実装することにより、NDI^® 素材の入出力が可能

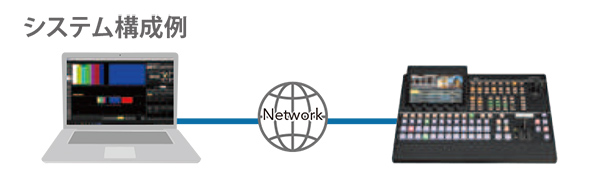

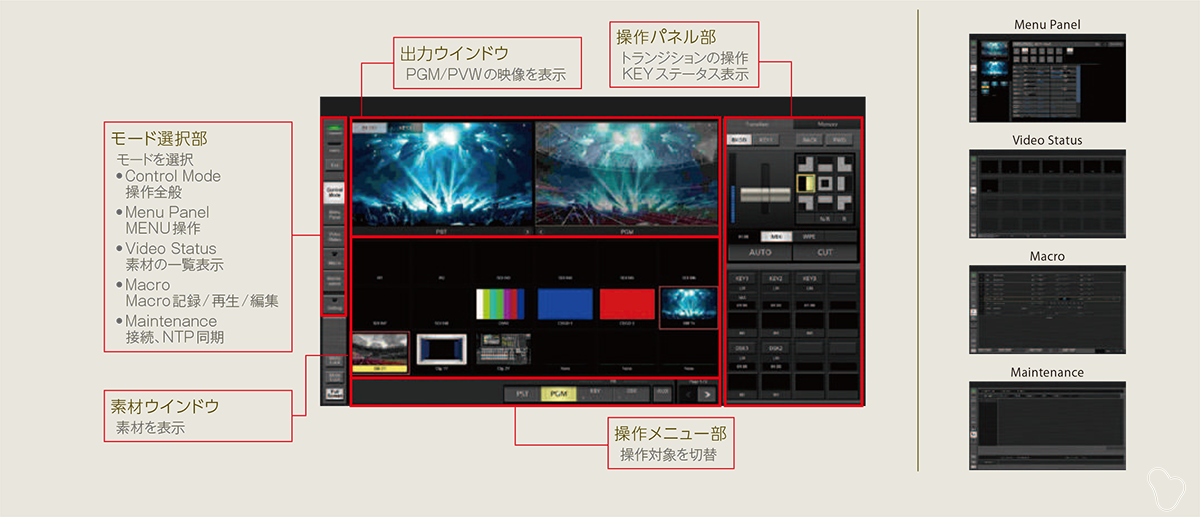

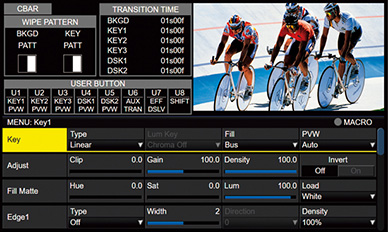

ソフトウェアパネル
外部PCまたはMacからのリモート制御が可能
Media Production SuiteのDevice Manager（旧称：Device View）に対応 NEW
※Ver. 1.7より対応
リモートカメラAW-UE160W/Kに対応
NDI^®プロトコル選択機能追加（AV-UHS5M6G実装時のみ有効）
NDI^®αチャンネル対応（AV-UHS5M6G実装時のみ有効）

Hide Item

0

Band body

Hide Item

0

タイトル

動くカラーバー機能

Band body

LEDウォールやディスプレイ、プロジェクターなどの映像表示機器の動作・表示確認、出力確認で使用可能な動くカラーバー素材を2種類内蔵。信号発生器を使用せずにスイッチャー本体から直接テスト映像を出力できるため、本番に近いシステムで確認作業を行えます。イベント会場など仮設現場での準備を効率化します。

Hide Item

0

Column items

Media

Media

Hide Item

0

Band body

※画像はAV-HSW10の場合です。AV-UHS500でも同様に使用可能です。

Hide Item

0

Band body

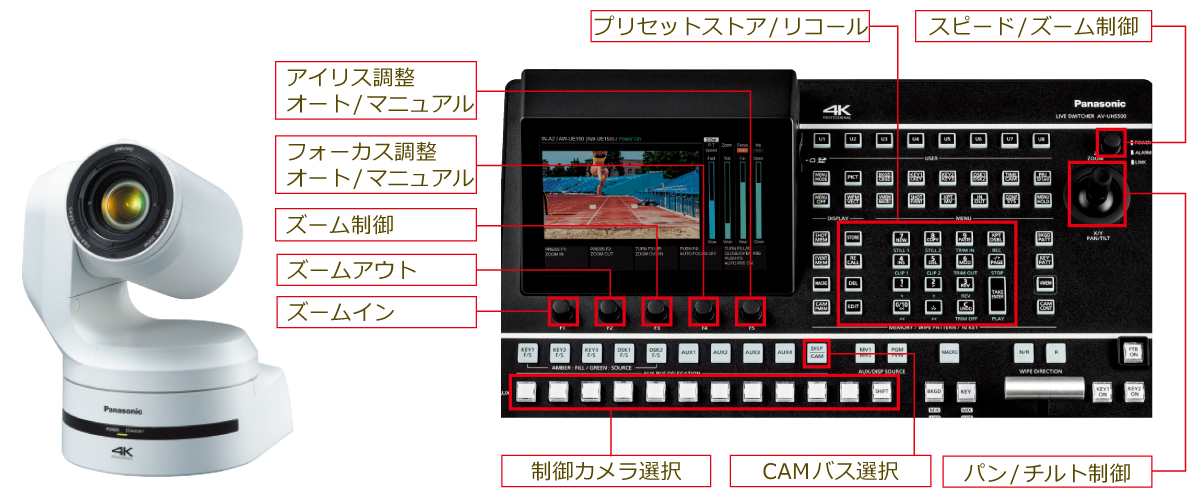

4Kインテグレーテッドカメラ AW-UE160W/Kに対応

Hide Item

0

Item body

AW-UE160W/Kの商品ページはこちら

※その他の対応4K/HDインテグレーテッドカメラは、関連機器/動作確認済他社製品をご覧ください。

Media

Hide Item

0

Band body

Hide Item

0

Item title

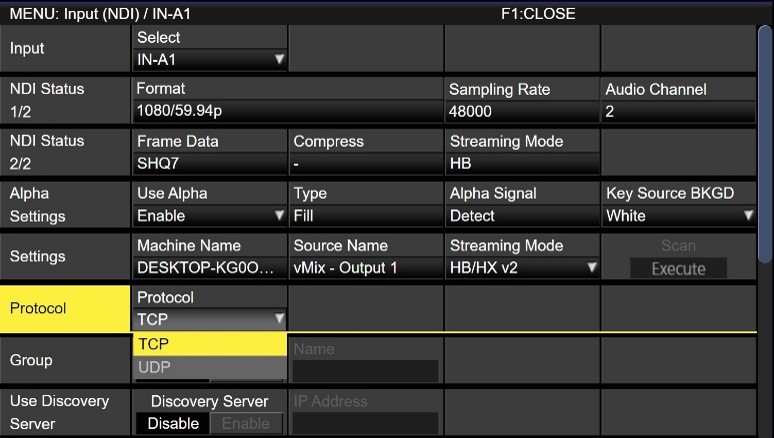

NDI<sup>®</sup>プロトコル選択機能追加（AV-UHS5M6G実装時のみ有効）

Item body

オプションNDI I/Fユニット AV-UHS5M6G を装着することにより、vMixや他の機器からのNDI^®High BandwidthもしくはNDI^® HX2 / NDI^® HX3入力時、TCP/UDPのプロトコル選択が可能に。動画ストリーミングなどデータの高速転送などにも対応しました。

※NDI^® は映像伝送・制御技術であり、Vizrt NDI ABの米国およびその他の国における登録商標です。

Media

Hide Item

0

Band body

Hide Item

0

Item title

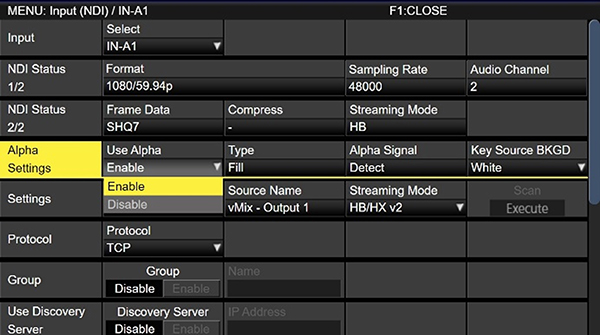

NDI<sup>®</sup> αチャンネル対応（AV-UHS5M6G実装時のみ有効）

Item body

NDI I/Fユニット AV-UHS5M6G を装着することにより、最大2chのαチャンネル付NDI^®High Bandwidth 入力信号を扱えるようになります。

※NDI^®は映像伝送・制御技術であり、Vizrt NDI ABの米国およびその他の国における登録商標です。
※NDI^®High Bandwidth上のαチャンネル機能は、２Kモード時のみ有効です。
※NDI^®High Bandwidth のフォーマットはUHS500のシステムフォーマットと同一である必要があります。

Media

Hide Item

0

Band body

Hide Item

0

Band body

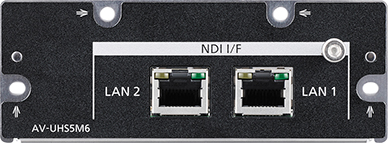

NDI^® High Bandwidth、NDI^®HX2 / NDI^®HX3によるIP 伝送を実現

Hide Item

0

Item body

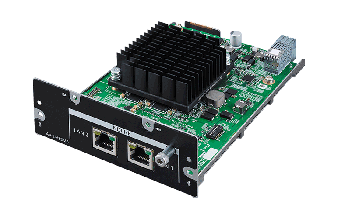

AV-UHS500用NDI^®対応オプションユニットを本体オプションスロットに実装することで、従来のSDI、HDMI信号に加え、NDI^® High BandwidthとNDI^® HX2 / NDI^® HX3によるIP伝送素材も外部のコンバーターなしで利用できます。また、出力されたNDI^®信号を他のNDI^®対応機器に転送することや、遠隔地からリモートで確認することも可能。1台のAV-UHS500に対し2枚まで実装でき、最大8系統のNDI^®入力/最大4系統のNDI^®出力（2Kモード時）へ拡張することができます。

Media

Hide Item

0

Band intro title

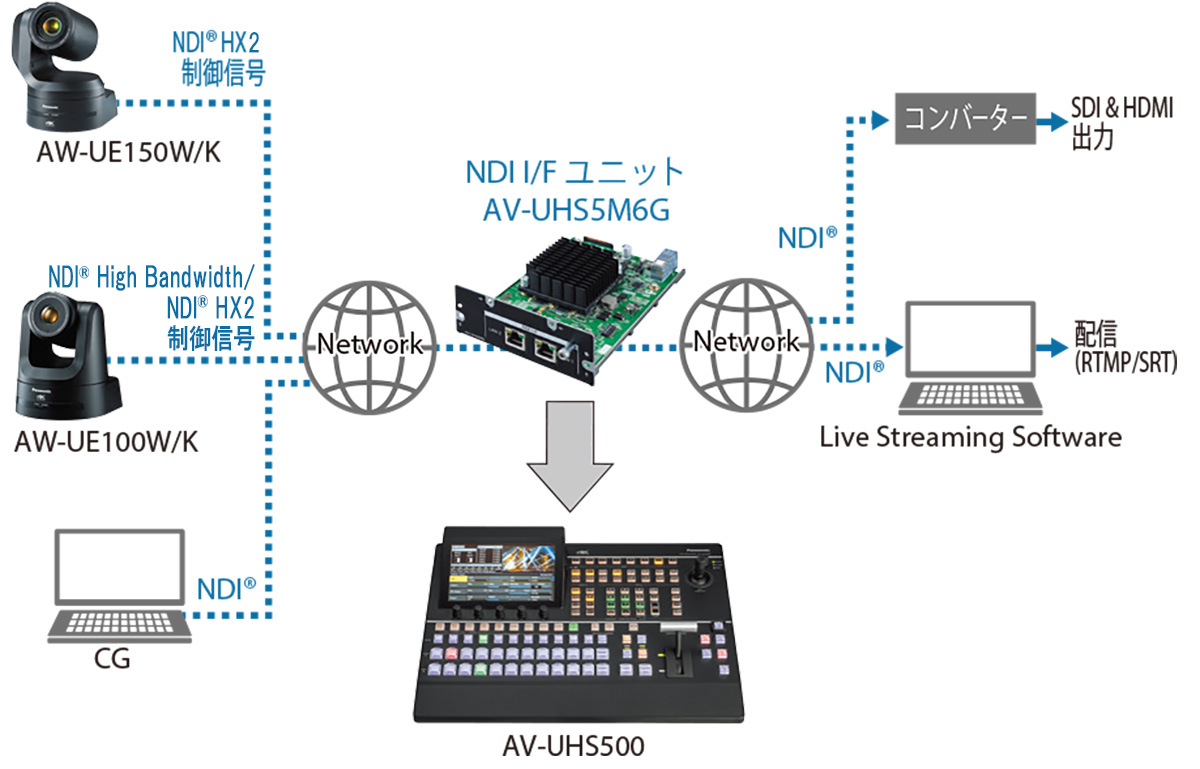

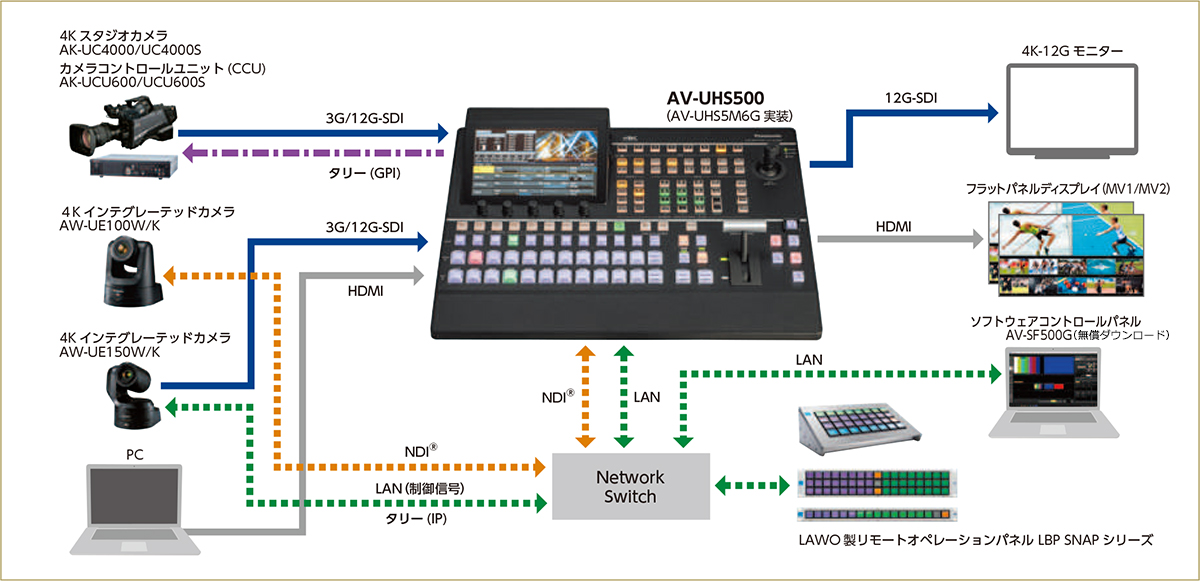

リモートライブプロダクションを実現

Band body

NDI^® High BandwidthもしくはNDI^® HX2 / NDI^® HX3に対応した当社製カメラと組み合わせて使用することで、映像伝送からカメラコントロール、タリー出力までを1 本のLAN ケーブルのみで行うことができます。映像伝送だけでなくカメラ制御も遠隔で行えるため、リモートでのライブ映像制作を実現します。

※NDI^®は映像伝送・制御技術であり、Vizrt NDI ABの米国およびその他の国における登録商標です。

Hide Item

0

Band body

※ Ver.1.7より、NDI^® HX3 に対応。

Media

Hide Item

0

Band body

Hide Item

0

Band intro title

ユニット1枚で最大4入力/2出力の NDI<sup>®</sup>伝送が可能

Hide Item

0

Wysiwyg body

NDI^® I/O 数（NDI I/F ユニット1枚あたりの数）

システムモード	入力		出力
システムモード	NDI^® High Bandwidth	NDI^® HX2 / NDI^® HX3	NDI^® High Bandwidth
2K	4系統	-	2系統
	3系統	1系統
	2系統	2系統
4K	1系統	-	1系統

※システムフォーマットと同じフォーマットのNDI^®信号を使用してください。システムモードが1080iモード時は、1080pのNDI^®信号も使用できます。

Hide Item

0

Item body

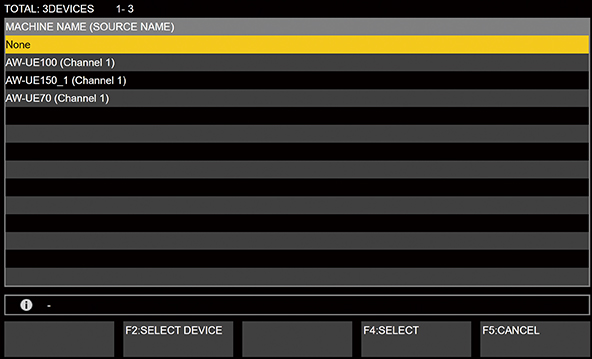

NDI^®素材を簡単にサーチ、選択可能

ネットワーク内にあるNDI^®素材をサーチし、リストから簡単に選択できます。面倒なネットワーク設定は不要です。

※NDI^®は映像伝送・制御技術であり、Vizrt NDI ABの米国およびその他の国における登録商標です。

Media

Hide Item

0

タイトル

<h2>4K/HDが混在する運用にも柔軟に対応</h2>

Hide Item

0

Item body

12G-SDI/3G-SDI/HDMI/NDI^®対応

4K映像を同軸ケーブル1本で伝送可能な12G-SDIに標準対応。4K映像制作に高い運用性をもたらします。またHDMIにも対応し、セミナーや講演会などのライブプロダクションでPCからのデータを直接入力できるため、別途HDMI変換器を用意する必要もありません。さらに、NDI^® I/FユニットAV-UHS5M6G（オプション）の追加により、Video over IPの１つであるNDI^®も取り扱うことが可能。多様な映像信号をダイレクトに取り扱うことができ、瞬時に多彩な映像演出が可能になります。

※NDI^®は映像伝送・制御技術であり、Vizrt NDI ABの米国およびその他の国における登録商標です。

NDI^®とは？

Media

Hide Item

0

Band intro title

UHD/HDマルチフォーマットに対応

Band body

2160/59.94pや1080/59.94pなど、4K/3G/HDのマルチフォーマットに対応。

Anchor link ID

uhdhd

Hide Item

0

Wysiwyg body

	AV-UHS500
	4K（UHD）モード	2K（HD）モード
DVE	オプション（AV-UHS5M5G）	標準
DVE	オプション（AV-UHS5M5G）	標準
CLIP	1ch	2ch
STILL	1ch	2ch

Band title

<h4>UHD/HD機能比較表</h4>

Hide Item

0

Wysiwyg body

入力信号対応表

			システムフォーマット
			4K						2K
入力信号			2160/59.94p	2160/50p	2160/29.97p	2160/25p	2160/24p	2160/23.98p	1080/59.94p	1080/50p	1080/29.97p 1080/29.97PsF	1080/25p 1080/25PsF	1080/24p 1080/24PsF	1080/23.98p 1080/23.98PsF	1080/59.94i	1080/50i	720/59.94p	720/50p
SDI	解像度	V周波数	2160/59.94p	2160/50p	2160/29.97p	2160/25p	2160/24p	2160/23.98p	1080/59.94p	1080/50p	1080/29.97p 1080/29.97PsF	1080/25p 1080/25PsF	1080/24p 1080/24PsF	1080/23.98p 1080/23.98PsF	1080/59.94i	1080/50i	720/59.94p	720/50p
	2160p	59.94Hz	●	—	—	—	—	—	○	—	—	—	—	—	○	—	○	—
		50.00Hz	—	●	—	—	—	—	—	○	—	—	—	—	—	○	—	○
		29.97Hz	—	—	●	—	—	—	—	—	○	—	—	—	—	—	—	—
		25.00Hz	—	—	—	●	—	—	—	—	—	○	—	—	—	—	—	—
		24.00Hz	—	—	—	—	●	—	—	—	—	—	○	—	—	—	—	—
		23.98Hz	—	—	—	—	—	●	—	—	—	—	—	○	—	—	—	—
	1080p	59.94Hz^{^{^※2}}	○	—	—	—	—	—	●	—	—	—	—	—	○	—	○	—
		50.00Hz^{^※2}	—	○	—	—	—	—	—	●	—	—	—	—	—	○	—	○
		29.97Hz	—	—	○	—	—	—	—	—	●	—	—	—	—	—	—	—
		25.00Hz	—	—	—	○	—	—	—	—	—	●	—	—	—	—	—	—
		24.00Hz	—	—	—	—	○	—	—	—	—	—	●	—	—	—	—	—
		23.98Hz	—	—	—	—	—	○	—	—	—	—	—	●	—	—	—	—
	1080PsF	29.97Hz	○^{^※1}	—	○	—	—	—	○^※1	—	●	—	—	—	○^※1	—	○^※1	—
		25.00Hz	—	○^※1	—	○	—	—	—	○^※1	—	●	—	—	—	○^※1	—	○^※1
		24.00Hz	—	—	—	—	○	—	—	—	—	—	●	—	—	—	—	—
		23.98Hz	—	—	—	—	—	○	—	—	—	—	—	●	—	—	—	—
	1080i	59.94Hz	○^※1	—	△	—	—	—	○^※1	—	○	—	—	—	●^※1	—	○^※1	—
	1080i	50.00Hz	—	○^※1	—	△	—	—	—	○^※1	—	○	—	—	—	●^※1	—	○^※1
	720p	59.94Hz	○	—	—	—	—	—	○	—	—	—	—	—	○	—	●	—
	720p	50.00Hz	—	○	—	—	—	—	—	○	—	—	—	—	—	○	—	●
HDMI	2160p	59.94Hz	●	—	—	—	—	—	○	—	—	—	—	—	○	—	○	—
		50.00Hz	—	●	—	—	—	—	—	○	—	—	—	—	—	○	—	○
		29.97Hz	—	—	●	—	—	—	—	—	○	—	—	—	—	—	—	—
		25.00Hz	—	—	—	●	—	—	—	—	—	○	—	—	—	—	—	—
		24.00Hz	—	—	—	—	●	—	—	—	—	—	○	—	—	—	—	—
		23.98Hz	—	—	—	—	—	●	—	—	—	—	—	○	—	—	—	—
	1080p	59.94Hz	○	—	—	—	—	—	●	—	—	—	—	—	○	—	○	—
		50.00Hz	—	○	—	—	—	—	—	●	—	—	—	—	—	○	—	○
		29.97Hz	—	—	○	—	—	—	—	—	●	—	—	—	—	—	—	—
		25.00Hz	—	—	—	○	—	—	—	—	—	●	—	—	—	—	—	—
		24.00Hz	—	—	—	—	○	—	—	—	—	—	●	—	—	—	—	—
		23.98Hz	—	—	—	—	—	○	—	—	—	—	—	●	—	—	—	—
	1080i	59.94Hz	○^※1	—	—	—	—	—	○^※1	—	○^※1	—	—	—	●^※1	—	○^※1	—
	1080i	50.00Hz	—	○^※1	—	—	—	—	—	○^※1	—	○^※1	—	—	—	●^※1	—	○^※1
	720p	59.94Hz	○	—	—	—	—	—	○	—	—	—	—	—	○	—	●	—
	720p	50.00Hz	—	○	—	—	—	—	—	○	—	—	—	—	—	○	—	●
	3840 x 2160 （4K）	60.00Hz	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	2560 x 1440 （WQHD）	60.00Hz	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	1920 x 1200 （WUXGA）	60.00Hz	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	1600 x 1200 （UXGA）	60.00Hz	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	1680 x 1050 （WSXGA+）	60.00Hz	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	1280 x 1024 （SXGA）	60.00Hz	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	1280 x 768 （WXGA）	60.00Hz	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	1024 x 768 （XGA）	60.00Hz	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○

Hide Item

0

Wysiwyg body

●：フォーマット変換なし ○：フォーマット変換あり △：ROIモード時のみ有効
※1：ROIモードには対応しておりません。
※2：ROIモードは、3G-SDI Level-B入力信号には対応しておりません。

PDF Download

Hide Item

0

Band body

Hide Item

0

Band intro title

全入力にフレームシンクロナイザーを搭載

Band body

すべての入力チャンネルにフレームシンクロナイザーを内蔵。ゲンロック機能も備え、外部同期信号（B.B.またはTri-level）を基準にした同期システムにも対応可能です。

Hide Item

0

Band body

Hide Item

0

Band body

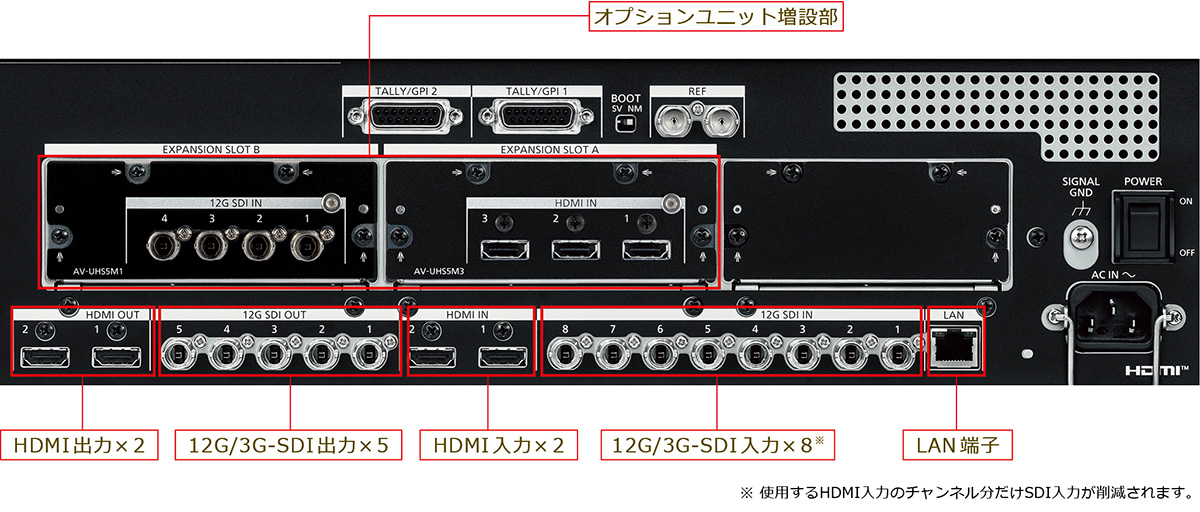

SDI標準8入力、HDMI標準2入力^※1
SDI標準5出力、HDMI標準2出力

4KでもHD運用時と同等の入出力数を確保し、2基設けられたオプションユニットスロットを使用すれば用途に応じて拡張することができます。

Hide Item

0

Wysiwyg body

入力数	12G/3G-SDI	標準8入力/最大16入力^※2
入力数	HDMI	標準2入力^※1/最大8入力^※2
出力数	12G/3G-SDI	標準5出力/最大13出力^※2
出力数	HDMI	標準2出力/最大8出力^※2

※1：使用するHDMI入力のチャンネル分だけSDI入力が削減されます。
HDMI入力はCPRM非対応（入力不可）となります。
※2：オプションユニット装着時。詳しくは、端子部/オプションユニットをご覧ください。

Hide Item

0

Band body

Hide Item

0

Band intro title

アップ/ダウンコンバートなど、各種変換機能を標準搭載<sup>※</sup>

Band body

各種変換機能を標準搭載。外付けの変換ボックスが不要です。

アップコンバート/ダウンコンバート機能
HDR/SDR変換機能
ITU-R BT.2020/BT.709変換機能
スケーラー機能
カラーコレクション機能

※NDI I/FユニットAV-UH5M6Gは対応していません。

Hide Item

0

Band body

Hide Item

0

タイトル

<h2>映像入出力対応表</h2>

Band body

標準入力

Hide Item

0

Wysiwyg body

機能		SDI 入力								HDMI 入力
機能		1^※1	2^※1	3	4	5	6	7	8	1^※1	2^※1
4K	アップコンバーター	●^※2	●^※2	●^※2	●^※2	●	●	●	●	—	—
HD	ダウンコンバーター	●^※2	●^※2	●^※2	●^※2	●	●	●	●	—	—
フレームシンクロナイザー		●	●	●	●	●	●	●	●	●	●
スケーラー		—	—	—	—	—	—	—	—	●	●
BT.709 ←→ BT.2020		●	●	●	●	●	●	●	●	●	●
HDR ←→ SDR 変換		●	●	●	●	●	●	●	●	●	●
カラーコレクション		—	—	—	—	●	●	●	●	—	—

※1：SDI入力1、2とHDMI入力1、2は排他機能のため、同時使用はできません。メニューにてご選択ください。
※2：SDI 入力1-4は簡易変換のみ対応。

Hide Item

0

タイトル

オプション入力

Hide Item

0

Wysiwyg body

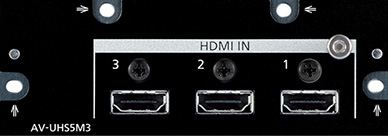

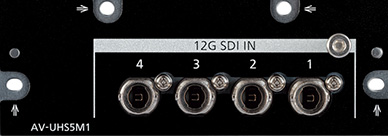

機能		SDI 入力ユニット AV-UHS5M1G増設時				HDMI 入力ユニット AV-UHS5M3G増設時			NDI® I/F ユニット AV-UHS5M6G 増設時
機能		1	2	3	4	1	2	3	1	2	3	4
4K	アップコンバーター	●	●	●	●	—	—	—	—	—	—	—
HD	ダウンコンバーター	●	●	●	●	—	—	—	—	—	—	—
フレームシンクロナイザー		●	●	●	●	●	●	●	●	●	●	●
スケーラー		—	—	—	—	●	●	●	—	—	—	—
BT.709 ←→ BT.2020		●	●	●	●	●	●	●	—	—	—	—
HDR ←→ SDR 変換		●	●	●	●	●	●	●	—	—	—	—
カラーコレクション		●	●	●	●	●	●	●	—	—	—	—

Hide Item

0

タイトル

標準出力

Hide Item

0

Wysiwyg body

機能		SDI出力					HDMI出力
機能		1	2	3	4	5	1	2
4K	簡易ダウンコンバーター	●	●	●	●	●	●	●
スケーラー		—	—	—	—	—	—	—
BT.709 ←→ BT.2020		●	●	●	●	●	●	●
HDR ←→ SDR変換		●	●	●	●	●	●	●

Hide Item

0

タイトル

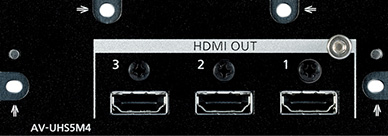

オプション出力

Hide Item

0

Wysiwyg body

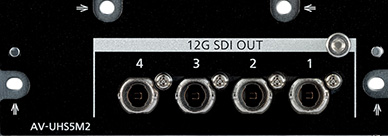

機能		SDI 出力ユニット AV-UHS5M2G増設時				HDMI 出力ユニット AV-UHS5M4G増設時			NDI® I/F ユニット AV-UHS5M6G 増設時
機能		1	2	3	4	1	2	3	1	2	3	4
4K	ダウンコンバーター	●	●	●	●	—	—	—	—	—	—	—
スケーラー		—	—	—	—	●	●	●	—	—	—	—
BT.709 ←→ BT.2020		●	●	●	●	●	●	●	—	—	—	—
HDR ←→ SDR変換		●	●	●	●	●	●	●	—	—	—	—

Hide Item

0

Band body

Hide Item

0

タイトル

<h2>多彩な映像演出を可能にする充実のキーヤーとメモリー機能</h2>

Hide Item

0

Band intro title

多彩なトランジションとエフェクト

Band body

標準のワイプ、ミックス、カットに加えてHDモード時には縮小、スライド、スクイーズ、3Dワイプなど2chを用いた多彩なDVEトランジションパターンを搭載。さらに、4K DVE ユニットAV-UHS5M5Gを増設することで、4Kモード時でもDVEトランジションを使用することが可能です。

Hide Item

0

Column items

Media

Column title

Media

Column title

<h4>ページターン<h4>

Hide Item

0

Wysiwyg body

※画像は機能を説明するためのイメージです。

Hide Item

0

Column items

Media

Column title

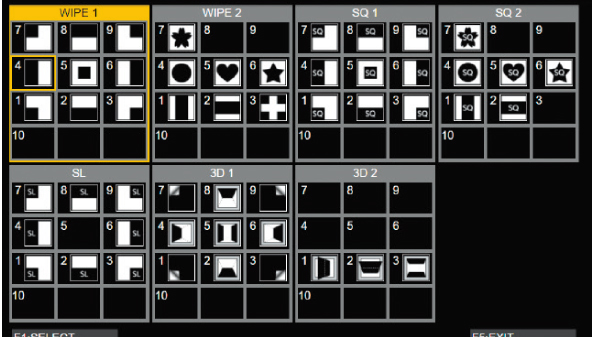

<h4>ワイプ・スクイーズ・スライド・3Dワイプメニュー（HDモード時）</h4>

Hide Item

0

Band body

Hide Item

0

Band intro title

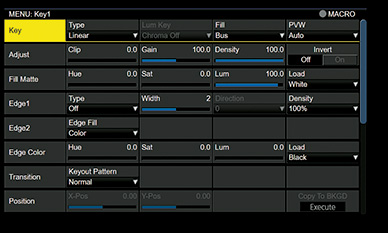

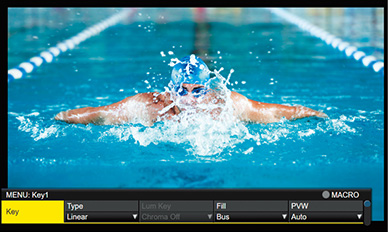

5つのキーヤーを装備

Band body

ルミナンスキー、リニアキー、クロマキー、フルキー、PinPを使用可能なキーヤーを3ch、ダウンストリームキー（DSK）を2ch搭載。クロマキーには多くのノンリニア編集機のプラグインソフトウェアとして定評あるPrimatte^®^※アルゴリズムを搭載。世界中の映画、テレビプロダクション、ミュージックビデオ、コマーシャルフィルムで使用されるPrimatte^®^※の高品位な画質をライブスイッチャーのリアルタイム処理で実現します。

※Primatte^®は、株式会社フォトロンの登録商標です。Primatte^®の著作権は、株式会社フォトロンが保有しています。Primatte^®の特許は、株式会社フォトロンが保有しています。

Hide Item

0

タイトル

4Kモード（標準）

Hide Item

0

Wysiwyg body

	ルミナンスキーリニアキー	フルキー	マスク	エッジ	クロマキー	PinP	DVE
Key1	●	●	●	●	●	●	―
Key2	●	●	●	●	―	―	―
Key3	●	●	●	―	―	―	―
DSK1	●	●	●	―	●	●	―
DSK2	●	●	●	―	―	―	―

Hide Item

0

タイトル

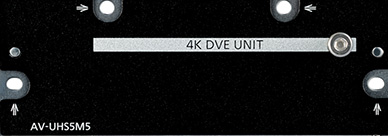

HDモード/4Kモード（4K DVEユニット AV-UHS5M5G増設時）

Hide Item

0

Wysiwyg body

	ルミナンスキーリニアキー	フルキー	マスク	エッジ	クロマキー	PinP	DVE
Key1	●	●	●	●	●	―	●
Key2	●	●	●	●	―	●	―
Key3	●	●	●	―	―	―	―
DSK1	●	●	●	―	●	●	―
DSK2	●	●	●	―	―	―	―

Hide Item

0

Band body

Hide Item

0

Band intro title

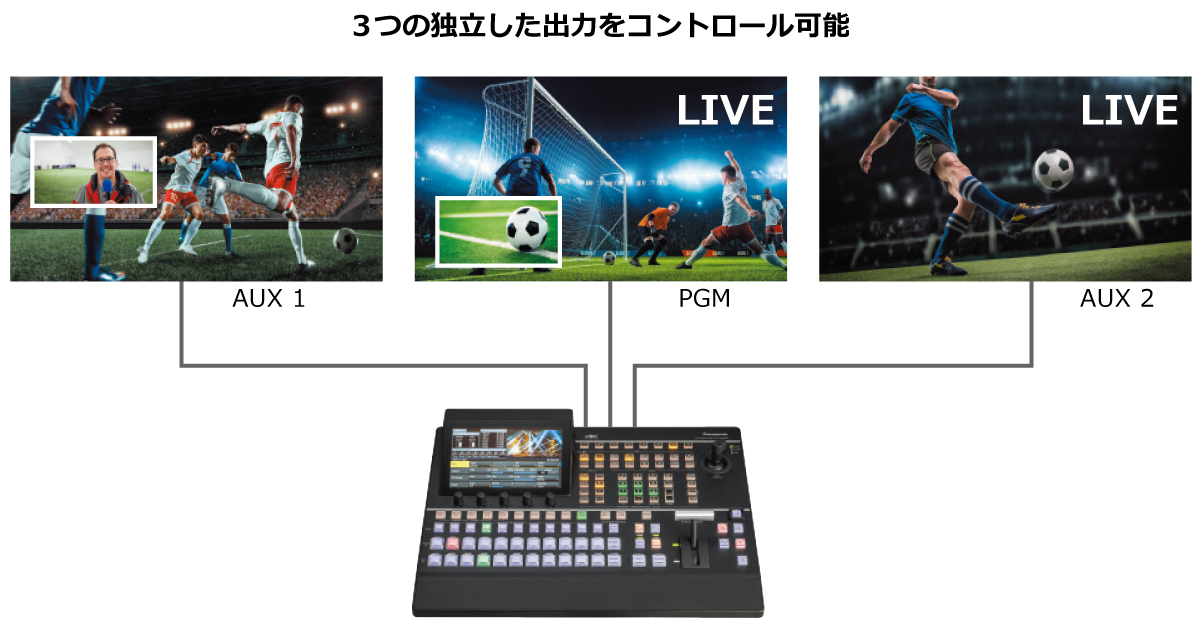

AUXバスを4系統装備、DSK1、2 のアサインも可能

Band body

PinPバスは2系統、AUXバスは4系統を装備。PinPにはボーダーやソフト効果を付加できます。バストランジション機能（PinPバス、AUXバスでの切替効果）はカットだけでなくMIXトランジション（AUXバスは1、2 のみ）も可能。M/E列との組合せにより、様々なシーンでの多彩な運用をサポートします。また、AUX1、2にはDSK1、2をアサインすることができます。

Hide Item

0

Media

Hide Item

0

Band body

Hide Item

0

Band intro title

ビデオメモリーを搭載

Band body

静止画（STILL）または動画（CLIP）をHD時2系統/4K時1系統保存でき、バス素材として選択できます。動画はキー信号付きで録画・再生が可能です（1080/59.94i時、3600フレーム/約120秒）。また、内蔵ストレージ（内蔵不揮発性SSDメモリ一）に静止画や動画を50個ずつ保存可能（CLIPは50個または20GBまで）。静止画はPlay Listに登録して順番に再生することができます。

Hide Item

0

Band body

Hide Item

0

Band intro title

ライブ演出をスムーズにする各種メモリー機能

Band body

ショットメモリー

バックグラウンドのトランジションパターンやPinPのサイズ、ボーダーの幅など映像効果を100個まで登録し、呼び出して実行できます。エフェクトディゾルブを設定すれば、現在の映像からショットメモリーに登録されている映像や動作への切り替えをスムーズに変化させることができます。
イベントメモリー

最大64イベントまでの連続した映像効果をタイムラインに登録・再生できるイベントメモリー機能を搭載。表現力のある連続した効果を簡単に実行することができます。イベントメモリーは100個まで登録可能です。
マクロメモリー

コントロールパネルの一連の操作を記録して再生できるマクロメモリー機能を搭載。入出力、キーヤーなどの設定情報も合わせて登録・再生することができ、複雑な操作を伴う映像効果を簡単に実行することができます。マクロメモリーの再生はマクロバスのクロスポイントボタンにアサインして実行します。

Hide Item

0

Band body

Hide Item

0

Item title

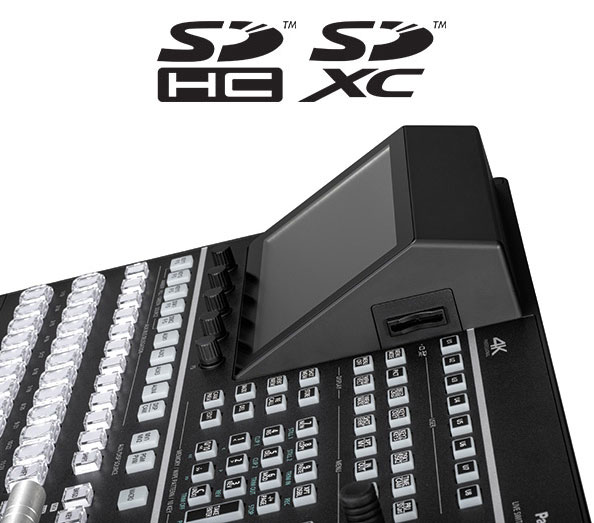

SDHC/SDXCメモリーカードスロットを装備

Item body

SDHC/SDXCメモリーカードを使用して、ビデオメモリー、ショットメモリーデータ、イベントメモリーデータ、セットアップデータを保存できます。

Media

Hide Item

0

Band body

Hide Item

0

Band intro title

リモートカメラコントロール機能

Band body

AV-UHS500より当社製4K/HDインテグレーテッドカメラを制御するリモートカメラコントローラー機能を搭載。

※対応4K/HDインテグレーテッドカメラは、関連機器/動作確認済他社製品をご覧ください。

Hide Item

0

Media

Hide Item

0

Column items

Media

Hide Item

0

Band body

リモートカメラ制御

制御カメラ数：標準8カメラ/最大16カメラ（入力オプションユニット装着時）
カメラ制御：パン/チルト/ズーム/フォーカス/アイリス/プリセットストア/リコール/スコープ/プリセットスピード/AWB モード/AWB 実行/ペイント/OSDメニュー　
カメラコントローラーとのリンク機能: AW-RP150GJ、AW-RP60GJのカメラ選択に応じて、AV-UHS500のバスを自動的に切り替え可能。外部カメラコントローラーの素材モニター切り替えに便利。

Hide Item

0

Column items

Column body

4K/HDインテグレーテッドカメラ
コントロールメニュー画面

Media

Column body

4K/HDインテグレーテッドカメラ
コントロール確認画面

Media

Column body

4K/HDインテグレーテッドカメラ
プリセット選択画面

Media

Hide Item

0

Band body

Hide Item

0

Band intro title

2系統のマルチビューアー機能を搭載

Band body

1画面に最大16分割の表示（全部で10パターン）が可能な、独立した2系統のマルチビューアー出力機能を標準搭載。

マルチビューレイアウトは、4分割、5分割（2種）、6分割（2種）、9分割、10分割（2種）、12分割^※、16分割の合計10パターンから選択可能。
素材名、タリー、オーディオレベルメーター、時計、セーフティマーカーを表示可能。
オーディオレベルメーターは、IN（素材側）だけでなく、PGMやPVW画面にも表示可能。
分割枠と表示映像の大きさが同じフィットモードや、映像の外側に素材名やレベルメーターなどを表示するスクイーズモードを選択可能。

※720p時は動作しません。

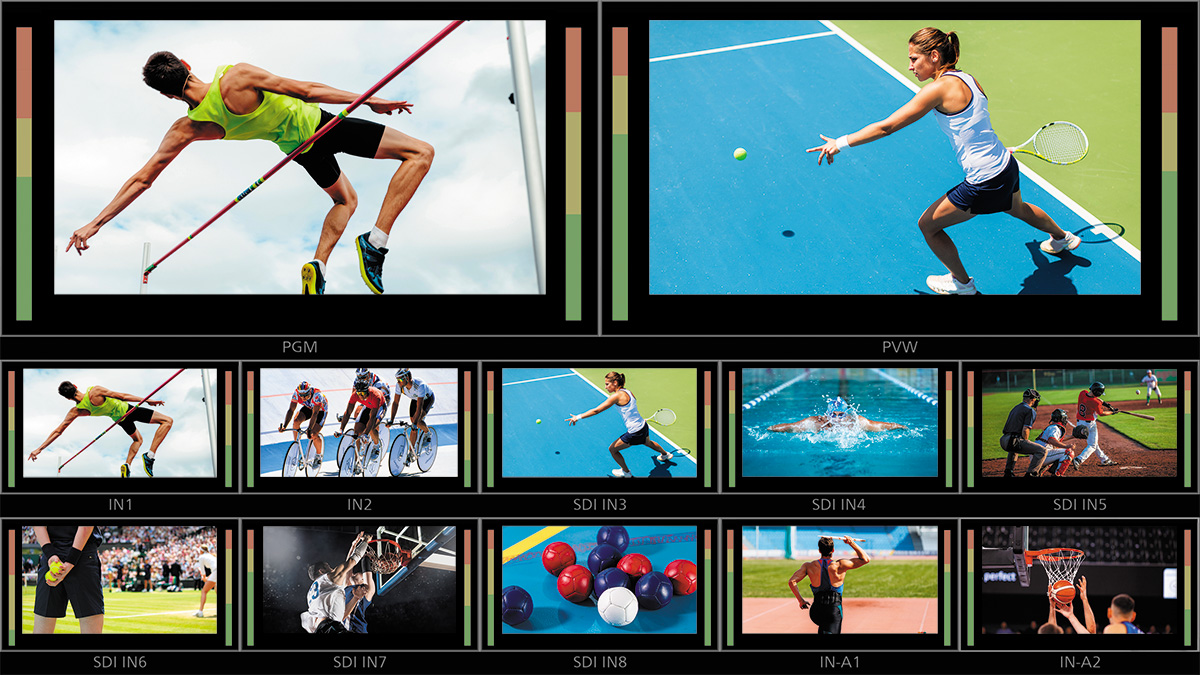

12分割画面構成

Hide Item

0

Media

Hide Item

0

Column items

Column body

※画面は、はめ込み合成です。

Media

Column title

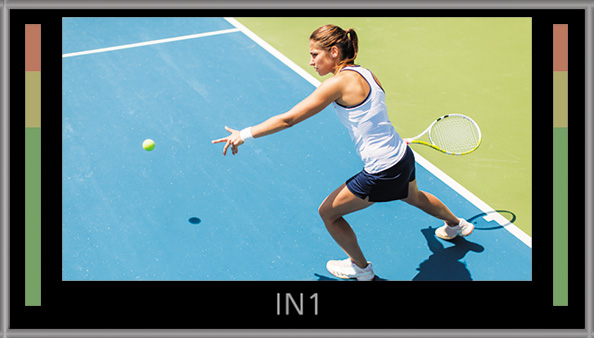

<h4>フィットモード</h4>

Column body

Media

Column title

<h4>スクイーズモード</h4>

Hide Item

0

Band body

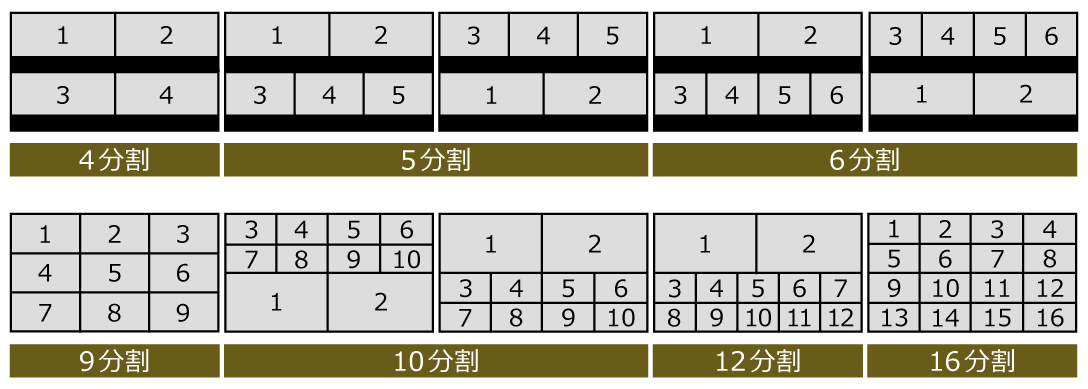

分割画面構成例

Hide Item

0

Media

Hide Item

0

Band body

Hide Item

0

Band intro title

ROI（Region of Interest）機能を搭載

Band body

●信号によっては、ROI機能が動作しないものがあります。詳しくは入力信号対応表を参照ください。

1つの入力素材から最大4つのクロップ（切り出し）信号（ROI素材）を作成し、入力素材として使用可能なROI機能を搭載しています。ROI機能は、標準搭載SDI入力端子5～8および、オプションスロットに装着したSDI/HDMI入力ユニットから使用することができます。

Hide Item

0

Item body

＜主な特長＞

最大12個^※1のROI素材（1つの入力映像から最大4つのROI素材）を使用可能。
パン・チルト・ズーム操作と同様、素材ごとに位置やサイズを調整して記憶（1つのROIにつき最大10個の記憶）することが可能。
パン・チルト・ズーム操作と同様、記憶した位置間のスムーズな移動が可能。
ズーム倍率は10％（10倍）～100％（1倍）。

※1：オプションスロットA/BにSDIまたはHDMI入力ユニットを装着した場合。
※画像内の白い枠は切り出し画面のイメージです。実際の画面に枠は表示されません。

Media

Hide Item

0

Media

Hide Item

0

Band body

Hide Item

0

Band intro title

GUIメニュー画面例

Hide Item

0

Column items

Column body

マトリクス型のメニュー表示

Media

Column body

子画面に映像を表示

Media

Column body

映像モニターにメニュー1行を表示

Media

Column body

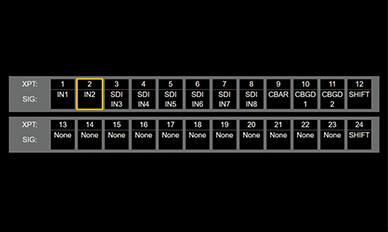

クロスポイントのアサイン

Media

Column body

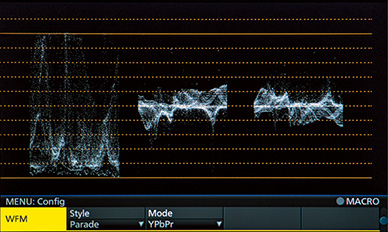

WFM表示

Media

Column body

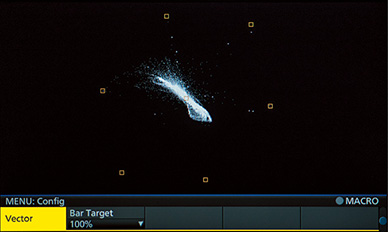

VECTOR表示

Media

Hide Item

0

Band body

Hide Item

0

Item body

音声ソース選択機能を搭載

バスで選択された入力信号のエンベデッドオーディオに加え、特定のバスの入力信号のエンベデッドオーディオのみを別の映像信号に多重して出力するモードを搭載。AUX1から4、PGM、PVW、CLN、MVそれぞれを個別に選択可能です。

＜選択可能な音声素材＞

IN1、IN2、SDI IN3-8、IN-A1-A4、IN-B1-B4

※AncillaryをONにしないと音声は多重されません。

Media

Hide Item

0

Band intro title

オーディオ入力選択モード<span class="label-middle status--orange status-label">NEW</span>

Band body

入力されている映像に任意のオーディオ入力をアサイン可能。KEYがON になっている時のオーディオ多重入力のON/OFFも切り替え可能^※。
※ Ver. 1.7より対応

Hide Item

0

Background colour

White

Section intro title

システム構成例

Anchor link ID

system

Hide Item

0

Media

Hide Item

0

Background colour

White

Section intro title

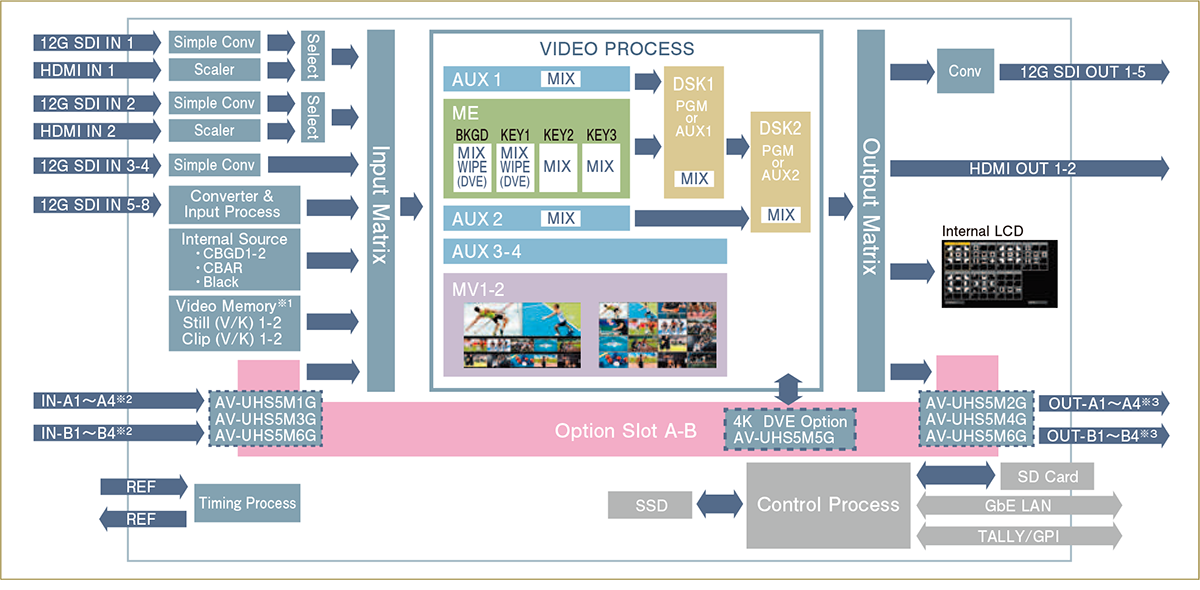

ブロック図

Anchor link ID

block

Hide Item

0

Media

Hide Item

0

Band body

※1：4Kモード時 Still/Clipは1のみ。
※2：AV-UHS5M3G実装時はA1～A3、B1～B3。AV-UHS5M6Gを実装して、4Kモードを選択したときは、A1、B1。
※3：AV-UHS5M4G実装時はA1～A3、B1～B3。AV-UHS5M6Gを実装時は、A1～A2、B1～B2となり、さらに4Kモードを選択したときは、A1、B1。

Hide Item

0

Background colour

White

Section intro title

コントロールパネル

Anchor link ID

panel

Hide Item

0

Band intro title

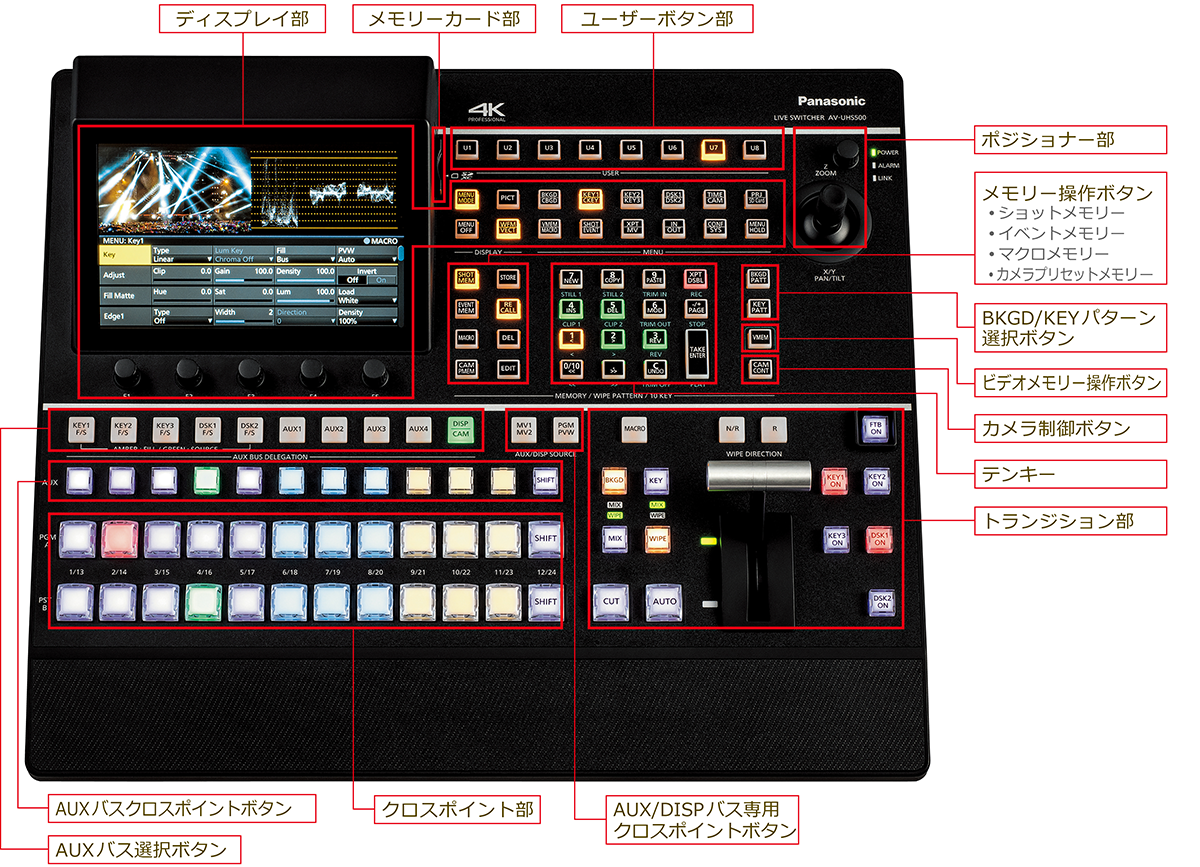

視認性の高い7型LCD モニターと使いやすさを追求したコントロールパネル

Hide Item

0

Media

Hide Item

0

Item body

タッチやマウスで離れた場所から簡単にダイレクトスイッチング操作

ソフトウェアコントロールパネル
AV-SF500G （無償ダウンロード Mac 版/Windows 版）
AV-UHS500用のコントロールパネルをPCアプリ化。AV-UHS500にMJPEGコーデックを搭載することにより、アプリ上で映像・画像の表示が可能になります。素材映像を見ながらの直感的で簡単な操作を実現し、サブパネルとしても利用できます。

ソフトウェアパネルコントロールAV-SF500G

ソフトウェアパネルコントロール無償ダウンロード

Media
