3G-SDI対応で最大282入力×288出力
Band body
- 3G-SDIまで対応し、Quad-Link 4Kにも対応可能。
- 局運用で必須の信頼性・安全性を確保。
- 二重化CPUボード（オプション）
- エマージェンシー機能（オプション）
エマージェンシースイッチャー機能（1MIX、1KEY）： AV-HS7300操作パネル最終バスと連動した制御により緊急時の継続運用が可能。
マルチビュー機能（16分割×2）：タリーや素材名表示、音声レベルメーターなどマルチビューアーとしての必要機能を装備。
最大16分割表示×2（入力信号の割付は16chまで）
Wysiwyg body
| 品番 | サイズ | 入出力 | 最大実装数 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 標準 | 最大 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ||

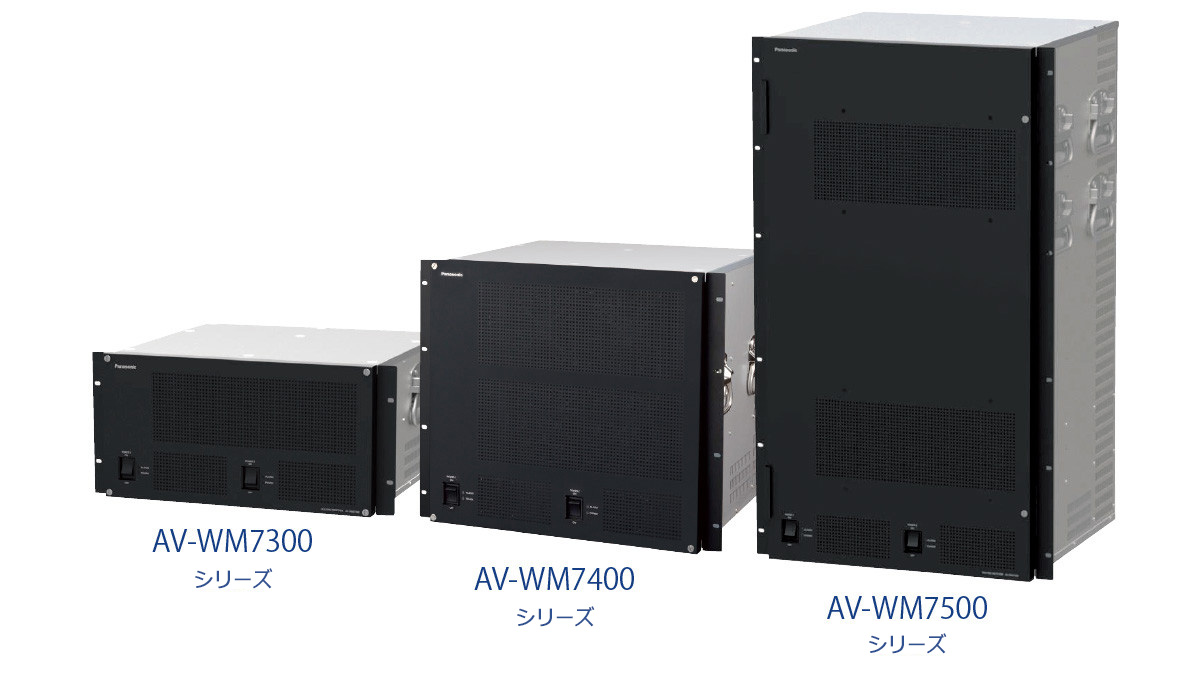

| AV-WM7500シリーズ | 18RU | 144 × 144 | 282 × 288 | ×8 | ×8 | — | — | ×2※1 | ×1 | ×1 |
| AV-WM7400シリーズ | 9RU | 72 × 72 | 144 × 144 | ×4 | ×4 | ×1 | ×1 | ×2※1 | — | — |
| AV-WM7300シリーズ | 5RU | 18 × 18 | 72 × 72 | ×3 | ×3 | — | ×1 | ×1 | — | — |
Wysiwyg body
■主な仕様
| 対応映像フォーマット | 1080/59.94p、1080/23.98PsF、1080/29.97PsF、1080/59.94i、480/59.94i |
|---|---|
| 制御I/F | <アサインパネル、システムPCより制御> LAN × 2※2、シリアル制御 × 2、GPI |
| オプション | ① 18入力ボード（AV-WM70M1） |
| ② 18出力ボード（AV-WM70M2） | |
| ③ 拡張用マトリクスボード（AV-WM70M3） | |
| ④ 二重化用CPUボード（AV-WM70M4） | |
| ⑤ エマージェンシープロセッサーボード※3（AV-WM70M5） 〈1〉エマージェンシースイッチャー機能 〈2〉マルチビュー機能 |
|
| ⑥ 拡張用マトリクスボード(AV-WM75M3) | |
| ⑦ 二重化用CPUボード(AV-WM75M4) |
※1：スイッチャー機能は1系統のみ使用可能。MV機能は最大4系統使用可能。
※2：二重化CPUボードオプション実装時に２系統使用
※3：1080/59.94iに対応。1080/29.97PsF、1080/23.98PsF、SD、3G、4Kは非対応。
