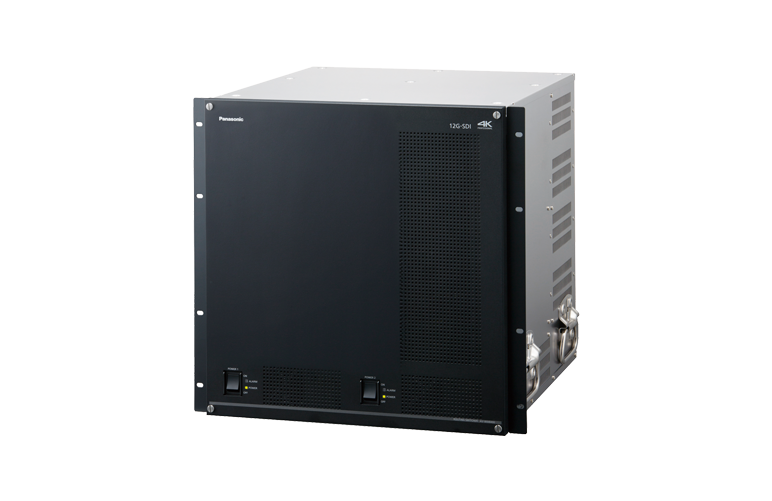

12G-SDI対応で最大160入力×160出力
Item body
- 12G-SDI信号に対応し、HDシステムと同様の運用性を4Kシステムで実現。
- 局運用で必須の信頼性・安全性を確保。
- 二重化CPUボード（オプション）
- エマージェンシー機能
スイッチャー操作卓・最終列のXPT切替と連動動作が可能。
Media
Media
Wysiwyg body
| 品番 | サイズ | 入出力 | 最大実装数 | |||
|---|---|---|---|---|---|---|
| 最大 | ① | ② | ③ | ④ | ||
| AV-WM8400シリーズ | 10RU | 160×160 | ×8 | ×8 | ×2※ | ×2※ |
Wysiwyg body
■主な仕様
| 対応映像フォーマット | 2160/59.94p、1080/59.94p、1080/59.94i、 1080/29.97PsF、1080/23.98PsF、 480/59.94i |
|---|---|
| 制御I/F | <アサインパネル、システムPCより制御> LAN×2（1系統はCPU二重化用）、シリアル制御 ×2、GPI |
| オプション | ① AV-WM80M1 12G-SDI 20入力ボード（12G/3G/HD/SD-SDI対応） |
| ② AV-WM80M2 12G-SDI 20出力ボード（12G/3G/HD/SD-SDI対応） |
|
| ③ AV-WM80M3 XPTボード |
|
| ④ AV-WM80M4 CPUSGボード（二重化時×2枚） |
※常時1ボート実装が必要です。
Background colour
White
Section intro title

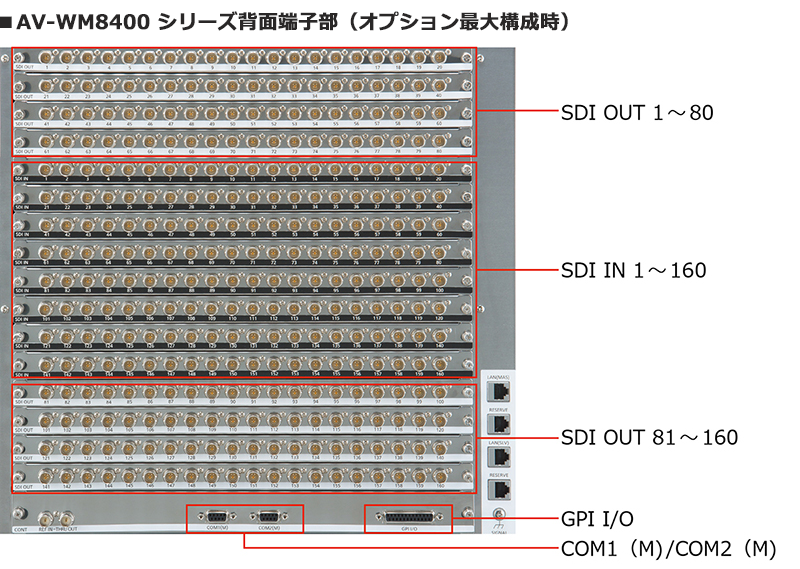

背面端子部
