カメラシステム Philosophy Video
1080p 4倍速撮影機能を標準搭載※
AK-HC5000/HC5000Sカメラシステムは、映像コンテンツ制作に豊かな表現力を与えるハイスピード撮影機能を搭載しています。
※1/4スロー効果を得るためには、別途1080/239.76p、200pを記録する機材が必要です。
新開発2/3型MOSセンサーにより、高画質な映像制作を実現しました。カメラシステムの出力は、以下のフォーマットをサポートします。
対応フォーマット一覧※
| HD | （3G-SDI） | 1080/59.94p、50p、59.94i、50i、23.98p over 59.94i、29.97PsF、25PsF、23.98PsF、720/59.94p、50p |
|---|---|---|
| ハイスピード （3G-SDI×4） |
1080/239.76p、200p、239.76i、200i | |
| SD | 480/59.94i、576/50i | |
※カメラコントロールユニット（CCU）AK-UCU500/UCU500S（生産完了品）から出力。

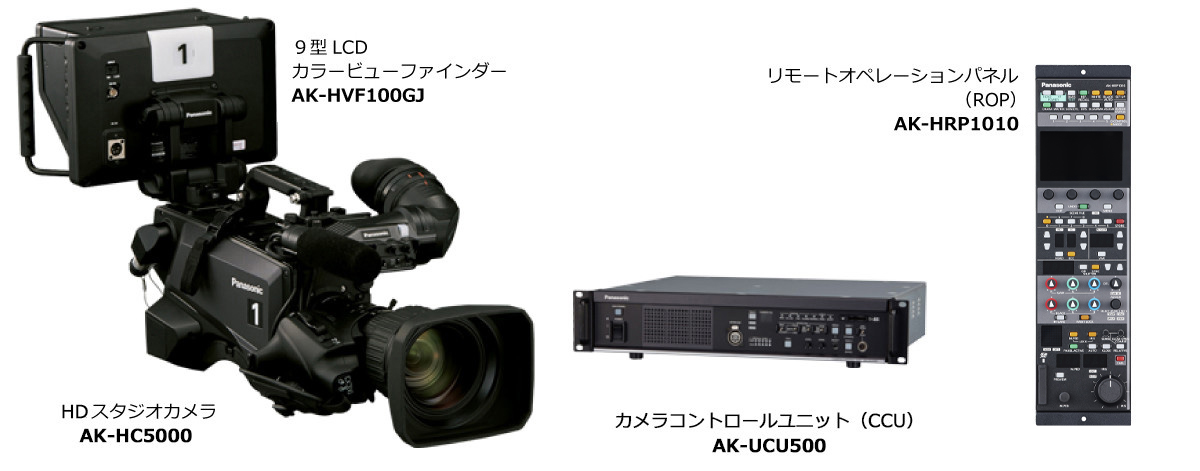

カメラコントロールユニット（CCU）AK-UCU500/UCU500S※1により、HD映像信号を光ファイバーで、非圧縮長距離伝送が可能。リモートオペレーションパネル（ROP）AK-HRP1010は、優れた視認性を確保したカラー液晶ディスプレーを搭載。これらの組み合わせで、高品位映像と高い操作性を実現します。カメラとCCUの間は、CCUから電源供給した場合、約2 kmの長距離伝送ができます。また、カメラに外部電源を供給し、汎用の光伝送装置を使用して、最長10 kmまでの延長が可能※2。CCUとROP間の制御は、専用シリアル線の他、LANケーブルを介したIP接続にも対応します。
※1生産完了品。
※2ファイバーを複数個所で接続して、伝送距離を延長する場合、信号の減衰により距離が短くなります。また、状況によりリピーターを使用することをお勧めします。
2/3型3MOSセンサーを搭載し、2つの撮影モードが選択できます。ハイセンスモードでF11の高感度、SN比60 dB以上の低ノイズを実現します。
パナソニックのENGカメラで蓄積したノウハウを惜しみなく投入し、MOSセンサーの信号を高速で読み出すことにより、MOSセンサー特有のスキュー歪みを低減します。
CAC（Chromatic Aberration Compensation）機能は、レンズ自体で補正しきれないわずかな色収差などが主な原因で発生するレジストレーションエラーをカメラ側で自動的に補正し周辺画像の色にじみを最小限に抑えます。CAC対応レンズとの組み合わせにより機能します。※
※色収差補正機能（CAC）ファイル対応ソフトウェアについては「ソフトウェアダウンロード」をご覧ください。

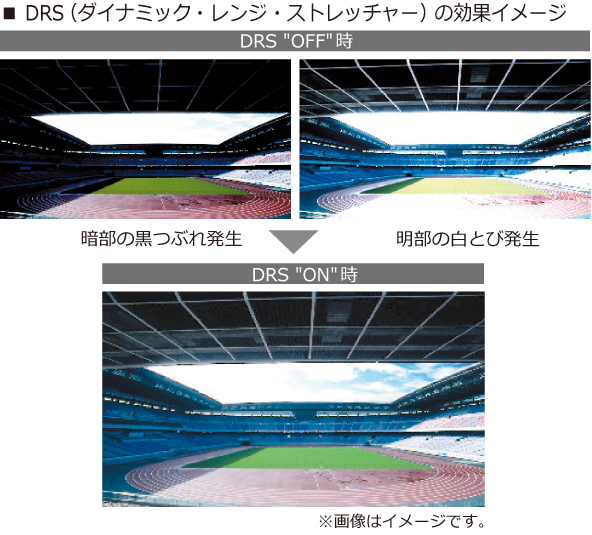

DRS（ダイナミック・レンジ・ストレッチャー）機能
黒つぶれ・白とびを自動的に抑えるDRS機能を搭載。室内から屋外をのぞむような、同一画面内に明暗の混在するシーンにおいて、暗部・明部・中間調のそれぞれで高い階調表現が保持でき、黒つぶれ・白とび・色とびが最小限に抑えられます。その結果視覚的に広いダイナミックレンジの映像をリアルタイムで得ることができます。
デジタルシネマ制作をサポートするシネガンマ機能（V-REC、F-REC）に加えて、FILMLIKE 1〜3モードを選択できます。フィルム質感に近い自然な階調表現と豊かな色再現が可能です。
ハイライト部の白とび、シャドウ部の黒つぶれによって再現が難しかった映像の、明暗差・色調・陰影まで描写する階調性が得られ、よりリアリティ豊かな表現が可能。HDR/SDRが混在した制作環境にも対応するサイマルシステム構築も可能です。
ゲインを変更した際に映像の変化をなめらかに移行することができます。また、0.1 dBステップのマスターゲイン可変機能により、撮影シーンに合わせたきめ細かな調整が可能です。
EBUおよびNTSCのプリセットカラーマトリクスに加えて12軸色補正、リニアマトリクスで彩度・色相を個別に微調整が可能です。さらに、独立した肌色調整機能（SKIN CORRECTION）により、繊細な色表現を可能にしています。

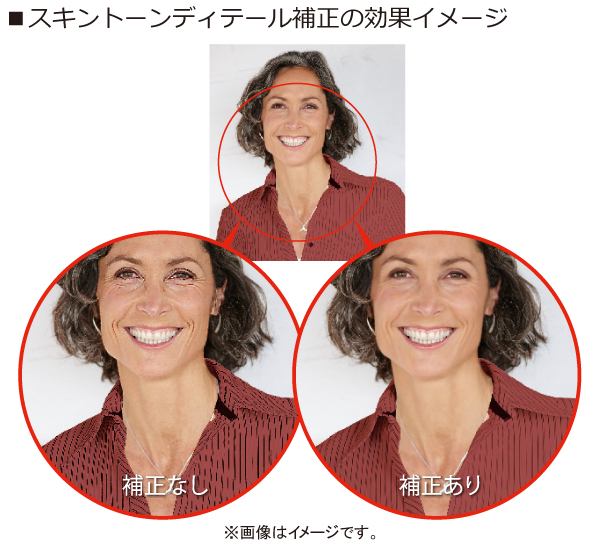

スキントーンディテール補正
肌のシワやくすみを抑え、自然な質感で美しく撮影できます。補正可能な色相は360°で肌色以外の色も、それぞれ個別に3系統の補正が可能です。任意の色を選択し、ダイレクトに調整できる機能も搭載しています。
さまざまな撮影環境に対応できるフィルターを内蔵しています。
【NDフィルター】CAP、Through、1/4、1/16、1/64
【CCフィルター】Cross、3200 K、4300 K、6300 K、Diffusion
合焦レベルを示すフォーカス・バー、合焦部分を色で示すフォーカス・イン・レッド、中央部を拡大表示するMAG、画面全体の合焦状態を表示するスクエア等のアシスト機能で、正確かつ素早いピント合わせをサポートします。オートフォーカス対応レンズ、フォーカスアシスト対応レンズにも対応しています※。
※対応レンズは各メーカーにお問い合わせください。
カメラヘッドからの出力（HD SDI 1/HD SDI 2）は1080p、1080i、720pの選択が可能です。
映像、データをカメラ－CCU間で光ケーブルのみで伝送ができるため、運用状況に合わせたシステムアップが可能です。
- HD SDI（CCU→カメラ）2系統、VBS（CCU→カメラ）2系統：
プロンプター、Fixed Returnやカメラ側でのモニタリング（スタジオフロアモニタ）等に利用できます。 - HD SDI（カメラ→CCU）※ 1系統（FS内蔵）：
スタジオやフィールド等での手持ちカメラやリモートカメラの映像を CCU（システム）側に出力します。カメラ側の映像入力にFSが内蔵されているため、非同期映像信号でも利用できます。 - LAN（1000BaseT）※ 1系統：
外部機器のIP制御や、リモートカメラの制御・ストリーミング映像の伝送が可能です。 - DATA（RS422A or RS232C）2系統：
バーチャルシステムで、レンズ、ペデスタル等の位置データ転送に利用できます。
※カメラシステムがHDハイスピードモードのときは利用できません。
・色温度表示・調整機能（2000 K～15000 Kバリアブル）を搭載。
・シングルファイバーを使用して最長10 kmの伝送が可能※。
・SDメモリーカードに映像調整などカメラ本体の設定を保存可能。ファームウェアバージョンアップにも対応。
・フレアやシェーディング値を保存するレンズファイル機能を搭載。
・IPストリーミングとIP制御をサポート。
・DC12 V 2.5 Aと1.0 A出力を標準搭載。大型レンズやプロンプター、サブモニター用の電源として利用できます。
・機能選択が可能なユーザーボタンをカメラヘッドに4つ、ビューファインダーに4つ配置。カメラマンの迅速な撮影をサポートします。
※ファイバーを複数個所で接続して、伝送距離を延長する場合、信号の減衰により距離が短くなります。また、状況によりリピーターを使用することをお勧めします。

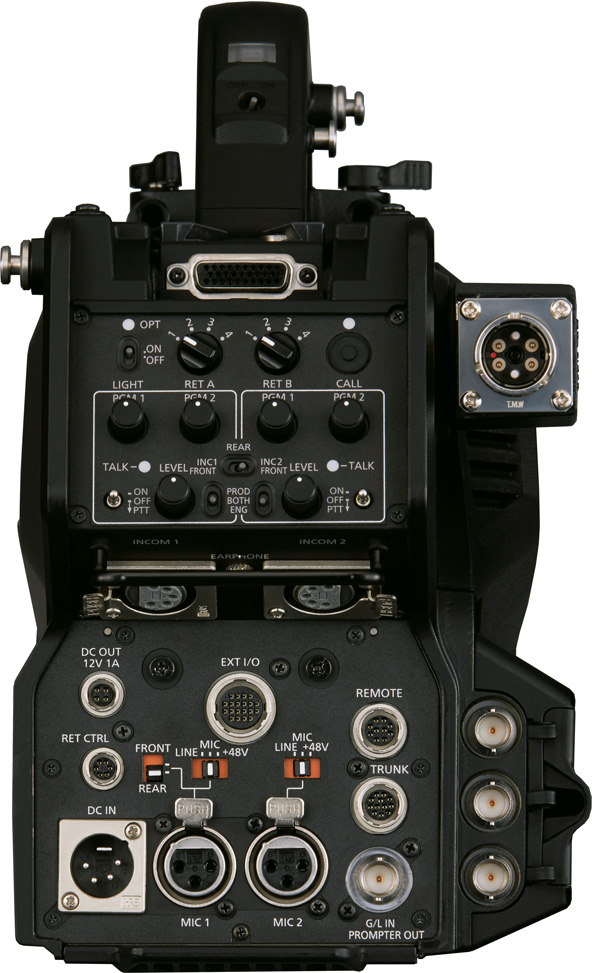

インカムを接続可能
独立2系統のインカムラインで、インカム1またはインカム2の切換えスイッチにインカム1、2のミックスモードを追加、運用に合わせた選択が可能です。インカムのフロント/リア切換えスイッチ、フロントボリュームにより、カメラを肩乗せで使用する際もインカム音声レベル調整ができます。

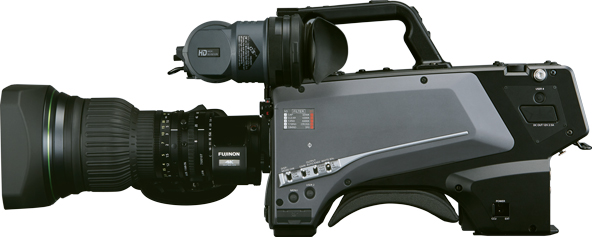

機動性と操作性がさらに向上した新スラントラインデザイン
使いやすさと性能を両立した機能的なレイアウトを実現。ローボディデザインでカメラ右側の視野を確保、低重心と合わせてカメラマンの疲労軽減に配慮しました。可動範囲24 mmのショルダーパッドにより、レンズ質量で変化する前後バランスを調整し安定した撮影が可能です。
※写真は海外モデルです。国内モデルはMIC1/MIC2端子が3pinオス、INTERCOM1/INTERCOM2端子が4pinになります。
