概要
Band body
- モード切替スイッチで、豊富な入出力を［ミックス拡声］（MODE1）、［分離拡声］ （MODE2）、［ゾーン別拡声］ （MODE3）の3モードに簡単構築。
- ［ミックス拡声］［分離拡声］モード時は、前面のMONO OUTとSTEREO OUTの2つのボリューム操作だけで音量を調節。
- マイク入力レベル（−60dB）からライン入力レベル（−10dB）まで、ボリューム1つで感度調整と音量調整ができるデュアルレベルコントロールを採用。
Background colour
White
Section intro title
入出力
Anchor link ID
Line
Wysiwyg body
| 名称 | 使用コネクター | 定格レベル | 適合負荷インピーダンス | 数 | |
|---|---|---|---|---|---|
| モノラル入 | XLR-3-31相当（平衡） | −60 dBu 〜 −10 dBu | 10 kΩ（平衡） | 4 | |
| ステレオ入力 | RCAピンジャック（不平衡） | −10 dBV | 10 kΩ（不平衡） | 4 | |
| マルチイン入力 | モノラル入 | XLR-3-31相当（平衡） | −45 dBu | 10 kΩ（平衡） | 1 |
| ステレオ入力 | RCAピンジャック（不平衡） | −10 dBV | 10 kΩ（不平衡） | 1 | |
| ステレオ入力 （前面パネルLINE IN） |
ステレオミニジャックΦ3.5 | −10 dBV | 10 kΩ（不平衡） | 1 | |
| サブ入力 | RCAピンジャック（不平衡） | ＋4 dBu | 10 kΩ（不平衡） | 1 | |
Band title
入力定格
Wysiwyg body
| 名称 | 使用コネクター | 定格レベル | 適合負荷インピーダンス | 数 |
|---|---|---|---|---|
| ステレオ出力 | 複式ジャック（平衡） | ＋4 dBu | 10 kΩ（平衡） | 1 |
| モノラル出力 | 複式ジャック（平衡） | ＋4 dBu | 10 kΩ（平衡） | 1 |
| サブ出力 | 複式ジャック（平衡） | ＋4 dBu | 10 kΩ（平衡） | 1 |
| 録音用出力 | RCAピンジャック（不平衡） | −10 dBV | 10 kΩ（不平衡） | 1 |
Band title
出力定格
Background colour
White
Section intro title
寸法図（単位：mm）
Media
Media
Band body

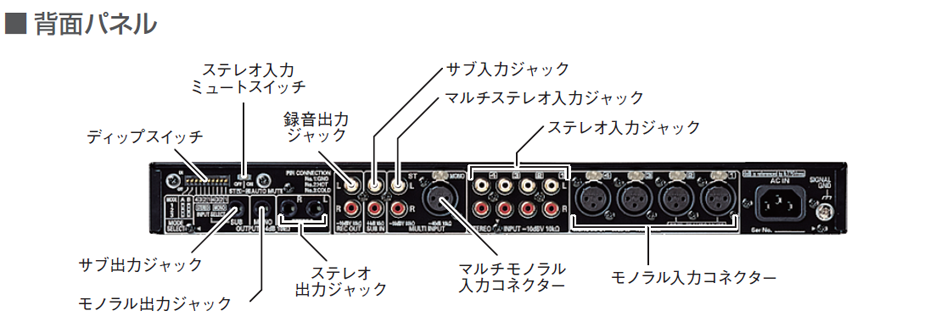

背面パネル
