本製品は、H.265 対応 ネットワークディスクレコーダーのセキュア機能を拡張するためのライセンスキットです。起動情報案内カードに従って、解除キー番号を取得し、レコーダー本体に解除キー番号を登録することで、セキュア機能を拡張することができます。
［ご注意］セキュア拡張キットの対応カメラ機種確認が必要です。
●カメラの接続台数に合わせて、各セキュア拡張キットを組み合わせ登録できます。
| セキュア拡張キット | WJ-NXS01JW | WJ-NXS04JW | WJ-NXS16JW | WJ-NXS32JW |
|---|---|---|---|---|
| 接続したカメラのセキュア機能を追加 | カメラ1台追加 | カメラ4台追加 | カメラ16台追加 | カメラ32台追加 |
| カメラ-レコーダー間のSSL通信 | 証明書を使用したSSL通信が使用できます。 |
|---|
※カメラ- レコーダー間の接続方式を「インターネットモード」で使用する場合、SSL 通信は最大32 台まで可能です（レコーダーバージョン V3.10 以降）。
・レコーダー
| カメラのライブ映像表示 | 暗号化されたカメラのライブ映像を表示します。 |
|---|---|
| 再生映像表示 | 暗号化された録画画像の再生表示を行います。 |
| 暗号録画データの取り出し | 暗号化された録画画像を外部メディアに取り出します。 |
・PCソフトウエアパッケージ
| カメラで暗号化された映像の表示 | 暗号化されたカメラのライブ映像を表示します。 |
|---|---|
| 再生映像表示（SD録画） | カメラでSDに暗号録画された画像の再生表示を行います。 |
| 再生映像表示（レコーダー） | レコーダーで暗号録画された画像の再生表示を行います。 |
| 暗号録画データのダウンロード | カメラ搭載のSDやレコーダーに暗号録画されたデータをPCに転送し保存します。 |
・ブラウザー
| 再生映像表示（レコーダー） | レコーダーで暗号録画された画像の再生表示を行います。 |
|---|---|
| 暗号録画データのダウンロード | レコーダーに暗号録画されたデータをPCに転送しファイルとして保存します。 |
(おこまりごと)
通信を傍受されたり覗き見が心配
(セキュア技術で解決！)

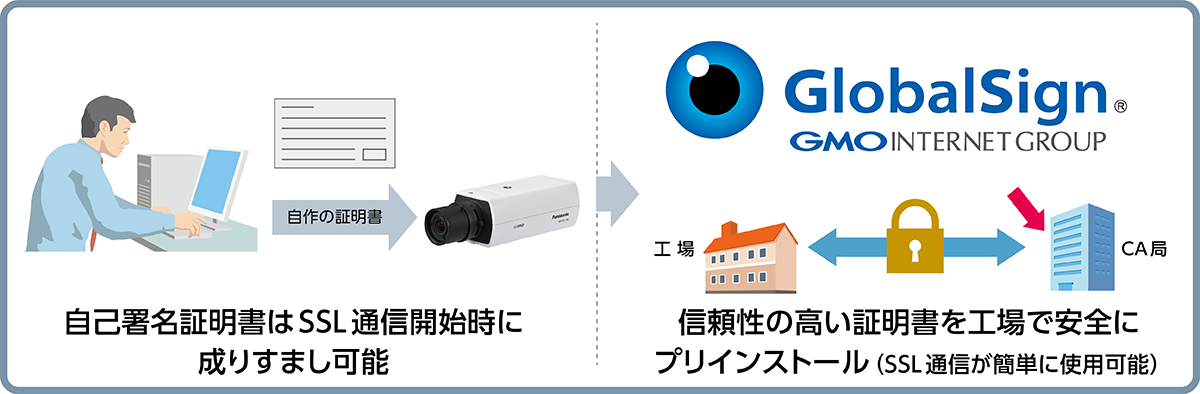

信頼性の高い証明書を使用したSSL通信
End to Endで安全な通信経路を確保
機器内で鍵を生成～セキュアな環境～信頼のある第三者機関の証明書発行システム
信頼性の高い証明書とFIPS140-2Level1 CAVP※1相当の暗号化モジュールで安全な通信を実現
※1 WV-TW370P環境で評価を実施
(おこまりごと)
外部に映像データが漏えいすると大変
(セキュア技術で解決！)

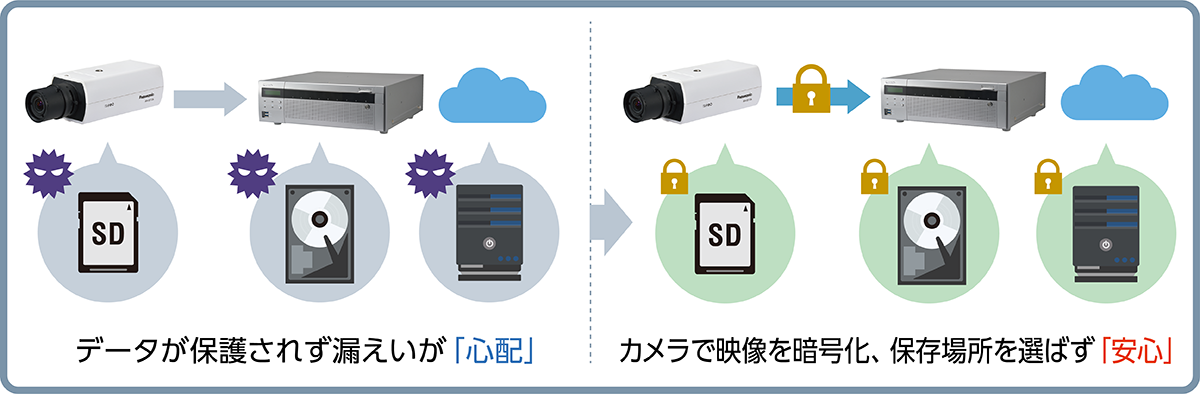

カメラで映像データを暗号化
End to Endで漏えいを防ぐ
高性能暗号モジュールで映像生成部（カメラ）で暗号化
データが漏えいしてもプライバシーを保護できます
(おこまりごと)
証拠映像が改ざんされていないことを証明したい
(セキュア技術で解決！)

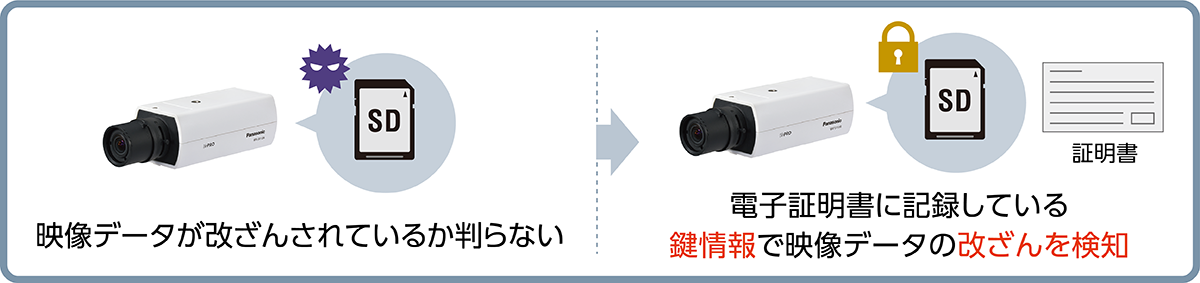

証明書を使用し改ざんを検出
映像の出所元を保障し、データの証拠性を向上
取り出したデータの出所（カメラ）を保証し、改ざんされていないことを証明
(おこまりごと)
外部から、機器への攻撃を防ぎたい
(セキュア技術で解決！)

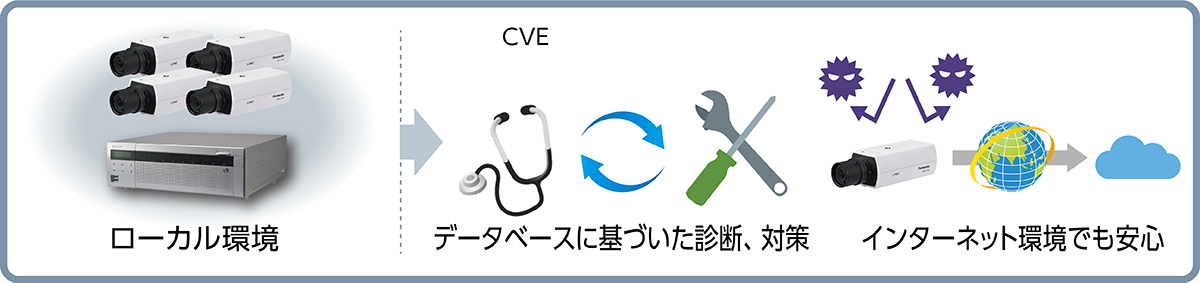

ソフトウエアの脆弱性をついた外部からの攻撃を防ぐ
- セキュア拡張キットの起動情報カードに記載されている URL にアクセスし、解除キー番号を取得してください。
（※機器 ID 番号・解除キー番号は、忘れずに、起動情報カードに記入） - レコーダーの取扱説明書（操作・設定編）の「設定メニュー→詳細設定→メンテナンス→システム管理→ライセンス登録→本機→解除キー番号→登録（ソフトキーで入力）」にて、解除キー番号の登録を行い、レコーダーを必ず再起動してから運用を開始してください。
セキュア拡張キットのライセンスを登録した場合は、以下の運用上の制約があります。
- データ暗号設定しているカメラをメインモニターやサブモニターに４画面以上で表示すると、 そのカメラのライブ画像は間引かれて表示されます。 H.264/H.265 の場合はI フレームのみ表示、JPEG の場合は1 ips に間引かれて表示されます。
- 再生の速度が遅くなることがあります。音声付再生の場合は、音声が切れることがあります。
【ご注意】
初めに、レコーダー本体のライセンス登録を行ってから、セキュア拡張キットのライセンス登録を行ってください。
(※逆順での登録はできません)
| 起動情報案内カード※2 | 1 枚 |
※2 セキュア拡張キット :WJ-NXS01JW, WJ-NXS04JW, WJ-NXS16JW, WJ-NXS32JW の起動情報案内カードには、 「起動 ID 番号」 と「暗号 ID 番号」 が記載されており、 解除キー番号の取得方法も、記載されております。
- 解除キー番号取得の詳しい内容は、起動情報案内カードをお読みください。
- 解除キー番号の本体への登録方法は、レコーダーの取扱説明書をお読みください。
「解除キー番号」とは？ ： レコーダーのカメラ台数を拡張するために必要な番号
「機器 ID 番号」とは？ ： 製品の包装や、解除キー番号登録画面などに記載されている機器固有の ID 番号
「起動 ID 番号」とは？ ： 解除キーを取得するために必要な ID 番号
「暗号 ID 番号」とは？ ： 解除キーを取得するために必要な ID 番号
