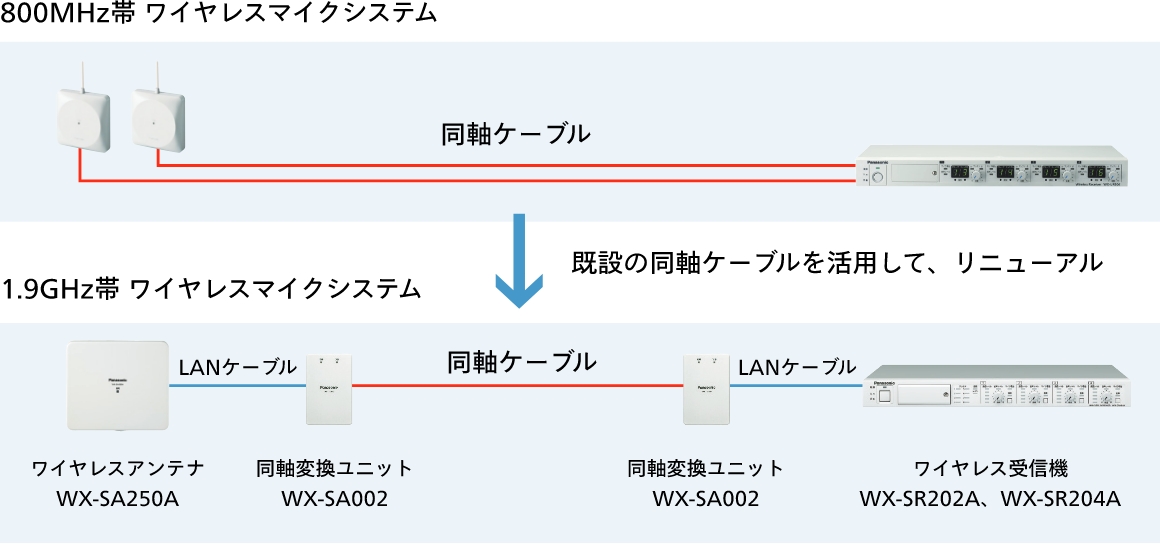

800MHz帯、赤外線ワイヤレスマイクシステムからのリニューアル
Column body
- 既設の同軸ケーブルに同軸変換ユニットを接続することで、簡単にリニューアルできます。
- 同軸ケーブルは、最大100mまで使用可能です。
- 本機を1台でも接続した場合、ワイヤレスマイクロホンは最大8本までとなります。
Media
サブタイトル
設置
Column body

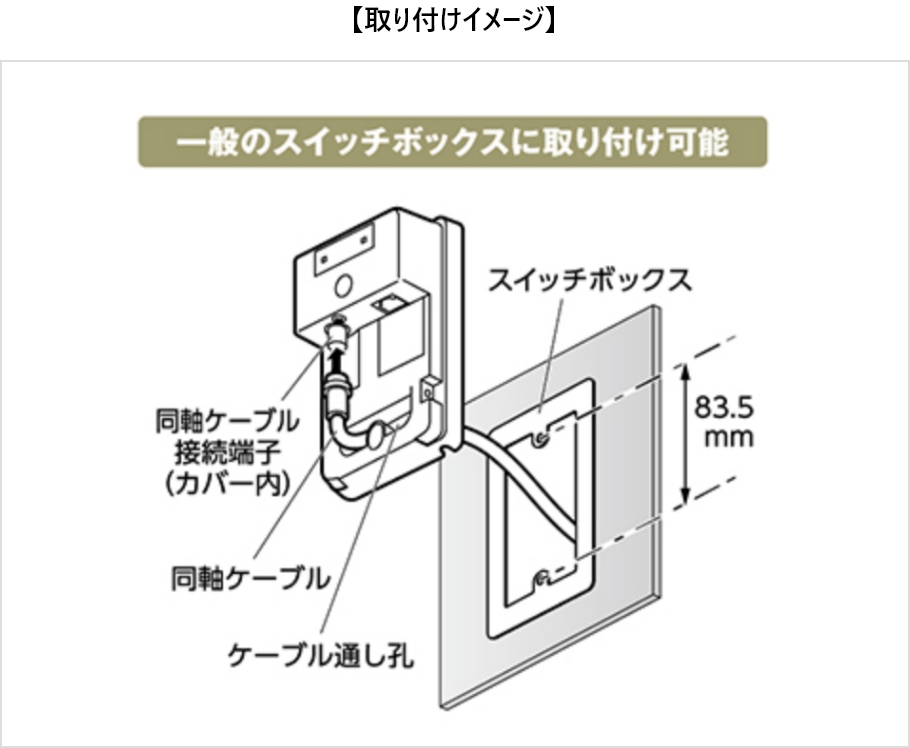

天井設置、壁掛け設置、据置設置ができ、⼀般のスイッチボックスにも取付け可能です。
Media
Media (max. 2)
Media
Media
Background colour
White
Section intro title

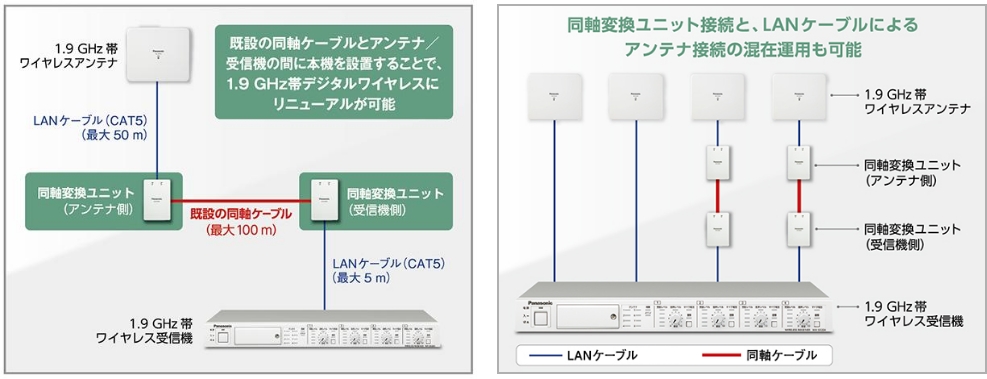

システム構成例
Band body
※同軸変換ユニットを接続する場合、ワイヤレス受信機、増設ワイヤレス受信機、ワイヤレスアンテナのファームウェアは全てV5.00以降である必要があります。
また、ワイヤレス受信機は2020年11月生産（TK ロット）以降に接続できます。
Media
Media
Background colour
White
Section intro title
設置・接続時のご注意
Band intro title
1. ループ抵抗を5Ω以下にしてください
Band body

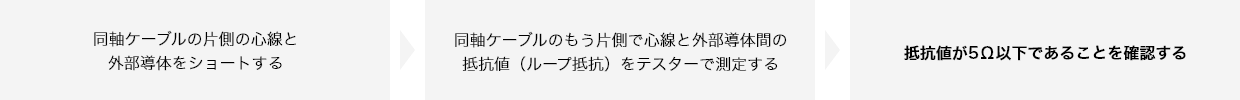

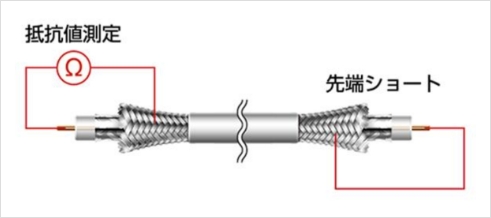

同軸変換ユニットに同軸ケーブルを接続する前に、以下の確認をすることでケーブル長の妥当性や、ケーブル接触不良がないかの確認ができます。
Media
Media
Item body
抵抗値が5Ω以上の場合、以下の可能性があります。
- ケーブル長が長すぎる
- 同軸ケーブルの途中に接触不良がある
（特に既設の同軸ケーブルの場合はご注意ください）
Media
Media
Item title
2. 避雷・誘導雷対策のため、アース端子を設置してください。
Item body

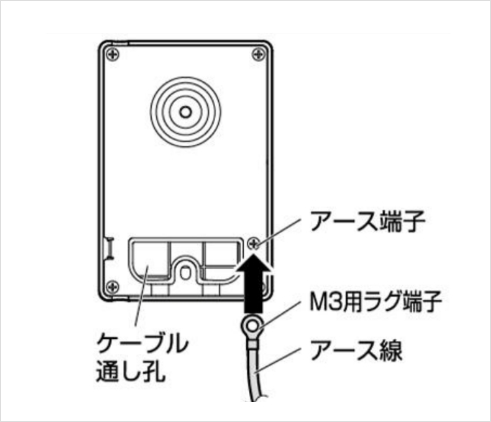

本機（受信機側）の背面のアース端子にアース線を接続して、接地してください。
抵抗値が5Ω以上の場合、以下の可能性があります。
- 電源コンセントのアース端子などに接続して接地してください。
- アース端子締付トルク
0.59N・m〜0.69N・m
{6kgf・cm〜7kgf・cm}
- アース線はケーブル通し孔を通して前面に出して配線してください。
Media
Media
Background colour
White
Section intro title
接続動作条件
Band body
接続するワイヤレスアンテナ、ワイヤレス受信機、増設ワイヤレス受信機は、すべてV5.00以上の製品ををご使用ください。
Wysiwyg body
| 増設ワイヤレス受信機 WX-SE200A |
ワイヤレスアンテナ WX-SA250A |
システム動作可否 | ||
|---|---|---|---|---|
|
ワイヤレス受信機 |
V5.00 | V5.00 | V5.00 | ○動作します |
| V5.00 | V4.00 V3.00 |
V5.00 | ×動作しません | |
| V5.00 | V5.00 | V4.00 V3.00 |
×動作しません | |
Background colour
White
Section intro title

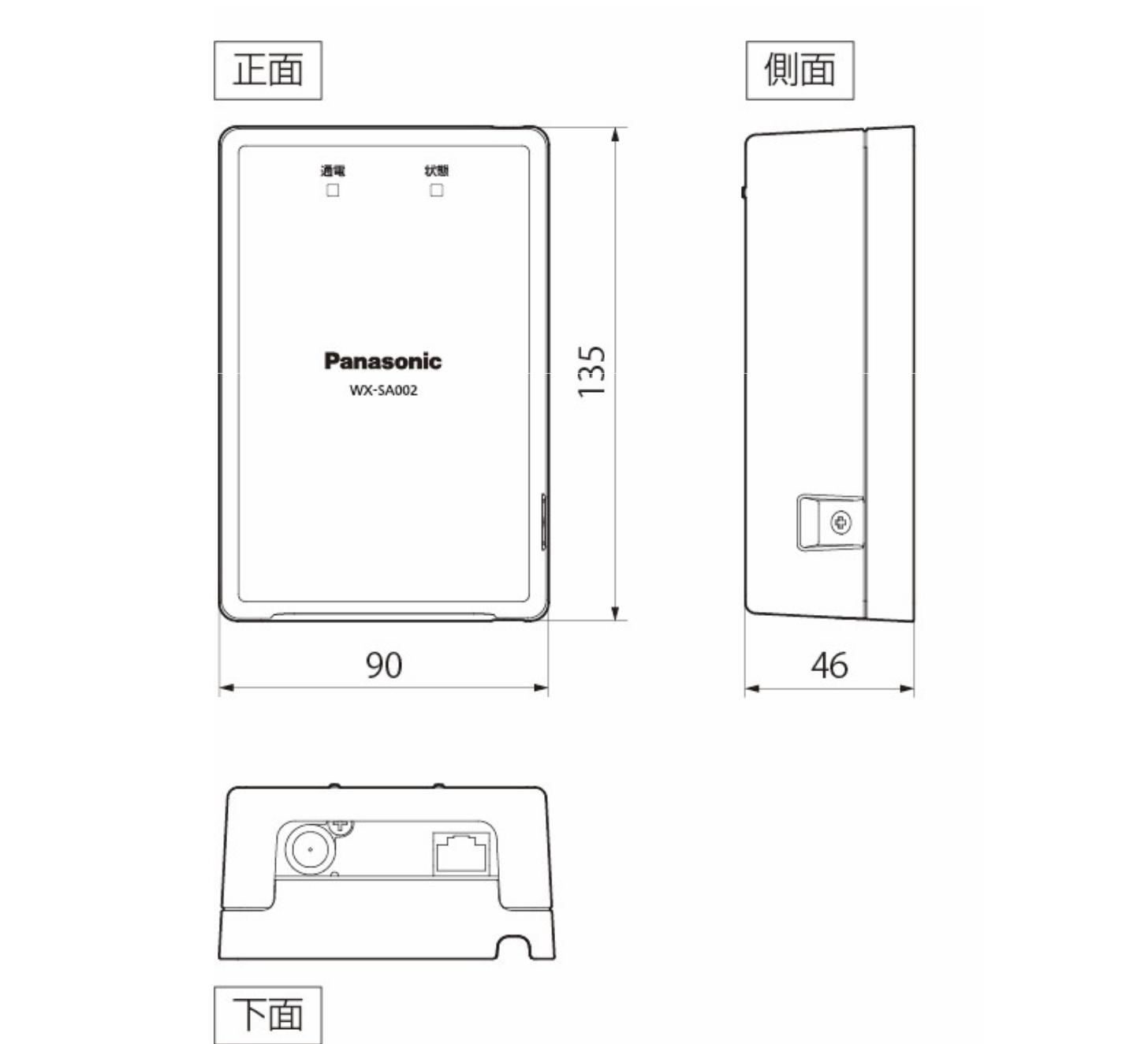

寸法図（単位：mm）
Media
Media
Weight
2
