半自動溶接機 YD-630FR2HAE

3種の作業を大電流で施工可能

① CO₂ / MAG

最大630 Aの設定が可能で、溶接電源の使用率は100 %を実現しています。
大電流溶接により、作業効率の向上に貢献します。

② 直流手溶接(DC被覆アーク)

最大500 Aの設定が可能で、棒径5.0 mm以上の高電流域での溶接に対応します。

③ 直流ガウジング(DCガウジング)

最大11 mmのガウジング棒を使用して作業が可能です。

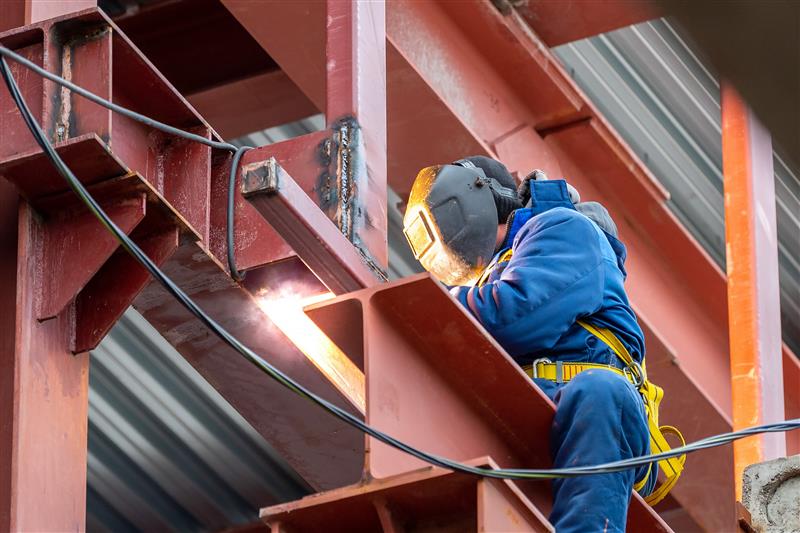

大容量だから延長ケーブル接続時も安心

溶接電源と送給装置間のケーブルを延長すると、溶接出力はケーブルの長さに比例して低下します。
しかし、最大出力630 Aの本製品は、延長ケーブルを使用した場合でも余裕の出力を維持。
鉄骨、橋梁、船などの大型構造物の溶接や、屋外における広範囲の現場作業などのケーブルの延長が必要な場面において、ケーブルの長さによる出力低下に耐え、効率的かつ高品質な作業を可能にします。

※注意事項
・延長ケーブルはとぐろ状に巻かず、真っ直ぐ引き延ばして使用してください。
・片道20 m以上延長してご使用になる場合、アークの安定性や溶接性能については、ケーブルの状況や仕様、使用環境などの外的要因の影響で変化するため、保証いたしかねます。
・ケーブルは、使用電流に応じて適切な「長さ」と「太さ」のものを選択ください。

大容量だから延長ケーブル接続時も安心

溶接電源と送給装置間のケーブルを延長すると、溶接出力はケーブルの長さに比例して低下します。
しかし、最大出力630 Aの本製品は、長さ80 mの延長ケーブルを使用した場合でも約400 Aの出力を維持します^※
鉄骨、橋梁、船などの大型構造物の溶接や、屋外における広範囲の現場作業などのケーブルの延長が必要な場面において、ケーブルの長さによる出力低下に耐え、効率的かつ高品質な作業を可能にします。

※注意事項
・各種条件は以下の通りです。
　ケーブル長：片道80 m、ワイヤ：φ1.4 ㎟ 軟鋼ソリッド、ガス：CO₂ 100 %
　設定値：400 A、39.4 V、送給装置：YW-60KC2、トーチ：YT-50CS4
・上記結果は実験環境下での実測値です。現場での再現を保証するものではございません。
・延長ケーブルはとぐろ状に巻かず、真っ直ぐ引き延ばして使用してください。
・各ケーブルや芯線は使用電流に応じて適切な「長さ」と「太さ」のものを選択ください。
・片道20 m以上延長してご使用になる場合、アークの安定性や溶接性能については、ケーブルの状況や仕様、使用環境などの外的要因の影響で変化するため、保証いたしかねます。

小型軽量化の追求

大電流の溶接電源でありながら、小型軽量設計にこだわりました。
本体重量99 kgは、定格電流600 A以上の当社製溶接電源としては最軽量です^※
現場での移動や設置が容易になり、設備のトラック輸送を効率化します。
設備の運搬、積み降ろし、設置までのすべてのシーンで貢献します。

※2025年6月時点 パナソニック製 定格電流600～700 A 標準仕様の半自動溶接電源の本体重量との比較

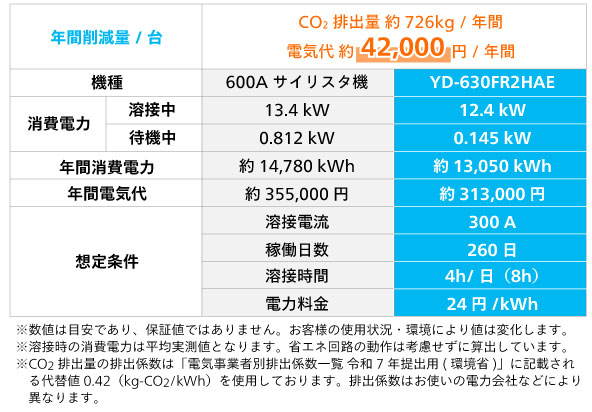

省エネ設計で電気代削減、環境負荷低減に貢献

サイリスタ制御 KH1シリーズと比較し、省エネ性能向上を実現しました。

設備導入後の電気代削減やCO₂排出量低減に貢献します。

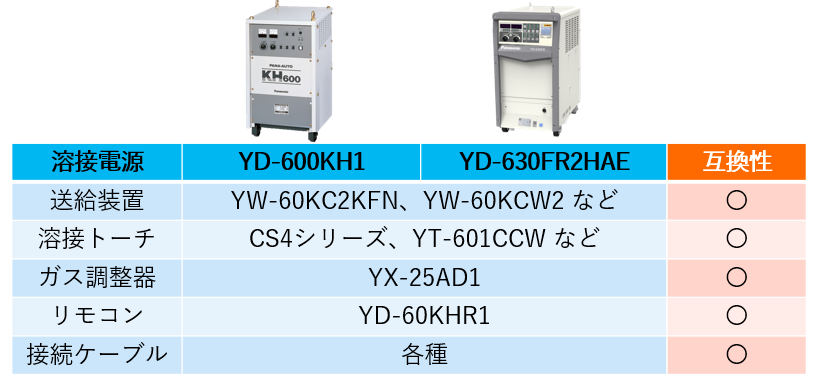

サイリスタタイプとの互換性を実現

サイリスタ制御 KH1シリーズの付帯機器との互換性を実現しました。
すでにKH1シリーズをご使用中のお客様は、使い慣れた付帯機器を継続してご活用いただけます。
これからご検討のお客様には、ご予算に応じて最適な選択をしていただけます。

※500 A用の送給装置を接続する場合は下記にご注意ください。
・送給装置のリモコンの目盛と実際の設定値に乖離が生じます。
・500 A用の送給装置側のキャプタイヤケーブルは60 ㎟です。（600 A用送給装置は80 ㎟）

【動画】80 m延長時の溶接＆11 ㎜のガウジング棒での施工

YD-630FR2HAEにて、実際に溶接とガウジングを行った動画です。
溶接は溶接電源と送給装置間のケーブルを80 m延長した状態で行いました。軟鋼のソリッドワイヤ、軟鋼のフラックス入りワイヤでの溶接になります。
ガウジング作業は高出力を活かして11 ㎜のガウジング棒を使って施工しました。
ぜひ、こちらからご覧ください。

※本動画の溶接時には、詳細設定P10（ケーブル延長時の電圧を補正する項目）を調整しています。
