実装工程の部品供給作業を自動化、作業時間を大幅削減する新型フィーダー


  • 新規テープ部品のセット作業を自動化し、作業時間を前処理含めて約60秒短縮
    （現行フィーダー 約90秒 → Auto Setting Feeder 約30秒）

  • ローディングユニット（*オプション）により、次部品のオートローディングを実現
    （スプライシング作業が不要、作業時間を削減）

  • テープ供給部のチョコ停要因を大幅に排除

  • テープ部品 8~104mm幅に対応（紙、エンボス）

  • パナソニック現行設備（NPMシリーズ）へ台車ごと取り付けが可能なレトロフィット仕様
Media
Media
ASF+LU (日)
Hide Item
0
Band body

　　　　　　　　　　　　　　　　　　　　　　　　概算見積もりを依頼する  実証実験を申し込む

Hide Item
0
Background colour
Grey
Section intro title
Auto Setting Feederの特長
Hide Item
0
Band intro title

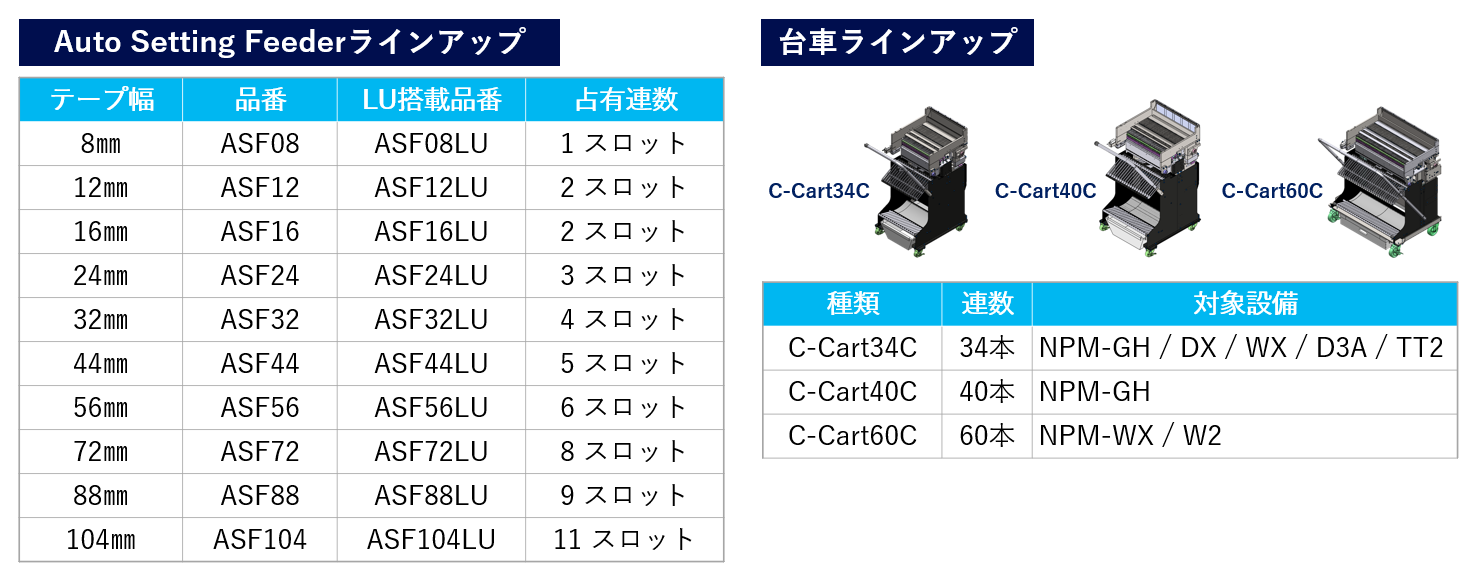

8～104 mm幅の紙・エンボステープに対応、充実のラインアップ
Hide Item
0
Media
Media
ASFラインアップ2
Hide Item
0
Band intro title
スキルが不要なオートセット機能とオートローディング機能
Hide Item
0
Column items
Column body

フィーダーの取り付け方・取り外し方

フィーダーを奥まで差し込んで取り付け、取り外しもレバーを引くだけの簡単操作

Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Auto Setting Feeder_取り付け方・外し方
tomimatsu.kenzo
Column body

オートセット

前処理を施したテープを奥まで差し込み、ボタンを押すだけでテープの自動剥離と自動装填が完了

Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Auto Setting Feeder_オートセット
tomimatsu.kenzo
Column body

オートローディング

オプションのローディングユニット(LU)をつけるとスプライシング作業無しで次部品を自動充てん

Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Auto Setting Feeder_オートロード
tomimatsu.kenzo
Hide Item
0
Band intro title
　　　
Band body

※Auto Setting Feederを使用するには前処理が必要です。前処理工程を簡単にするために、専用治具をご用意しております。

Hide Item
0
Column items
Column body

前処理 (8mm突出)

カバーテープをキャリアテープ先端より8mm突出させておく必要あり

Media
Media
ASF前処理画像
Column body

自動ハーフカット治具

テープ先端をセットし、スイッチをひねるだけで前処理完了

Media
Media
ASF 自動ハーフカット治具
Column body

手動ハーフカット治具

テープ先端をセットし、押し込んだ後にキャリアテープを取り外して前処理完了

Media
Media
ASF 手動ハーフカット治具
Hide Item
0
Band intro title

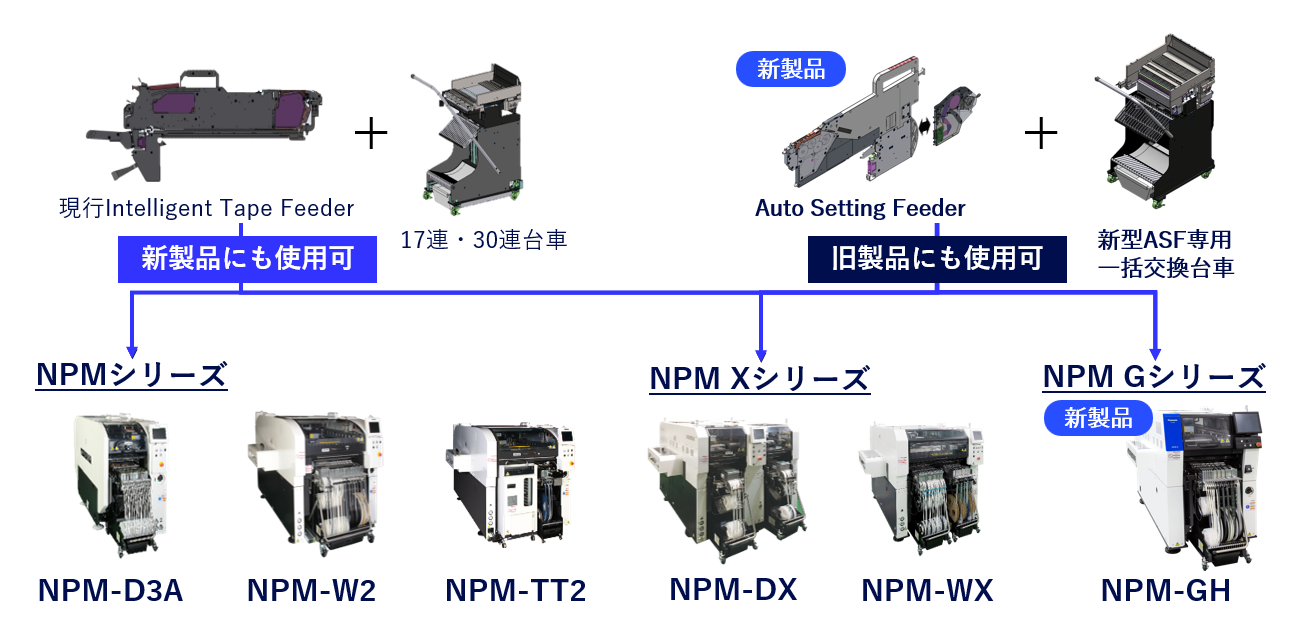

お手持ちの現行パナソニック設備でもメカの改造なく「自動化」を実現するレトロフィット仕様
Hide Item
0
Media
Media
ASFレトロフィット
