モジュラーマウンター VMシリーズ
Hide Item
0
Item body

多彩なバリエーションで高速生産から多品種少量・試作生産にまで柔軟に対応する、コンパクトでハイパフォーマンスなエントリーモデル。

VM101

  • ±30 μmの装着精度で高生産性を実現
  • 最高タクト 42,000 cph
  • 最大部品種 80品種　8 mmテープ換算
  • 装着ヘッド 16、8、4ノズルヘッド（NH）から選択
  • 供給部仕様 固定供給部、交換台車、トレイフィーダー

VM102

  • 汎用性高い1ヘッドソリューション
  • 最高タクト 32,100 cph
  • 最大部品種 160品種　8 mmテープ換算
  • 装着ヘッド 14ノズルヘッド（NH）
  • 供給部仕様 固定供給部、交換台車、トレイフィーダー
Media
Media
VMシリーズ
Hide Item
0
Item body

「モジュラーマウンター VMシリーズ」 カタログダウンロード

「モジュラーマウンター VMシリーズ」 詳細資料ダウンロード

資料のダウンロードには会員登録が必要です。
会員登録後は弊社Webサイト上の資料を全て閲覧できます。

Media
Hide Item
0
Column items
Column body

「モジュラーマウンター VMシリーズ」 仕様説明書申し込み

既にパナソニックの電子部品実装、半導体、FPDを使用中のお客様は、P-Webより簡単に検索できます。

Media
Column body

VMシリーズ仕様説明書目次

Media
Behaviour state
Lightbox triggered by Thumbnail
Media
VMシリーズ仕様説明書目次
Hide Item
0
Background colour
Grey
Section intro title
「モジュラーマウンター VMシリーズ」の特長・効果
Hide Item
0
Band intro title
多彩なバリエーションでお客様の生産形態に柔軟に対応
Hide Item
0
Media
Media

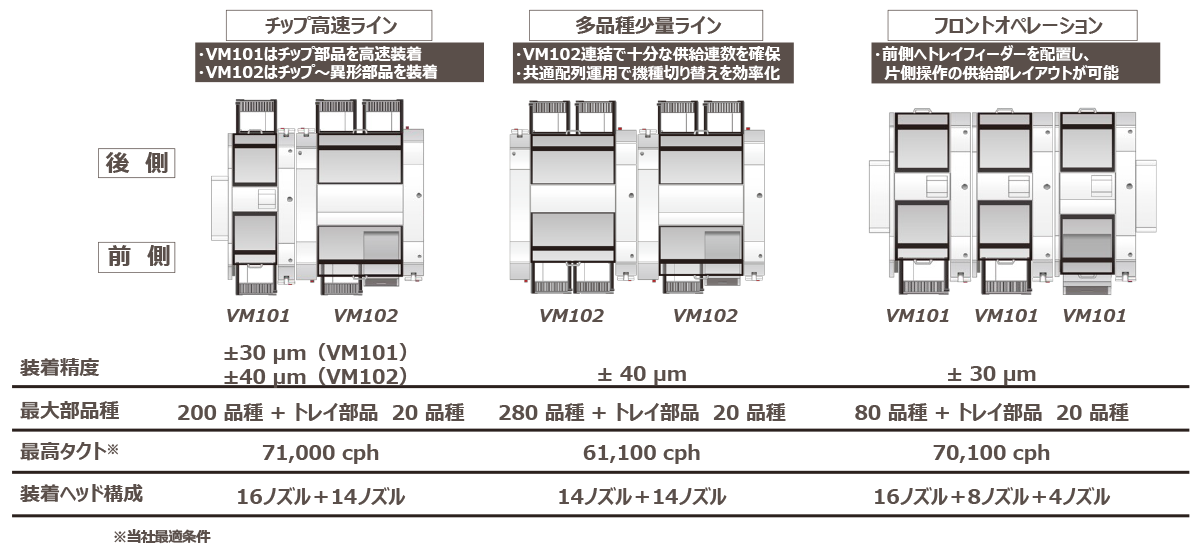

VMシリーズバリエーション
Hide Item
0
Band intro title
チップ部品（0402）〜大型異形部品まで対応
Band body

部品対応領域

Hide Item
0
Media
Media
部品対応領域図
Hide Item
0
タイトル
VM101
Band body

基板にあわせて最適な装着ヘッドを選択

NPM Xシリーズヘッド搭載

Hide Item
0
Column items
サブタイトル
軽量16NH V2
Column body

42,000 cph/チップ
部品高さ : H≦3 mm
装着精度 : ±30 μm/チップ


Media
Media
軽量16NH V2
サブタイトル
軽量8NH
Column body

22,500 cph/チップ
部品高さ : H≦12 mm
装着精度 :
　±30μm/チップ
　±30μm/ QFP　□12 mm～
　±50μm/QFP　〜12 mm


Media
Media
軽量8NH
サブタイトル
4NH
Column body

8,200 cph/チップ
部品高さ : H≦30 mm
装着精度 : ±30 μm/QFP

Media
Media
4NH
Hide Item
0
タイトル
VM102
Band body

1ヘッド完結 14ノズルヘッド搭載

ワンヘッドで、□14 mm部品まで14ヶ/ターン吸着可能

Hide Item
0
Column items
サブタイトル
14NH
Column body

32,100 cph
部品高さ : H≦28 mm ※専用ノズル使用
装着精度 :
　±40 μm/チップ
　±50 μm/QFP　〜□12 mm
　±30 μm/QFP　□12 mm〜


Media
Media
14NH
Hide Item
0
Band body

お問い合わせ  概算見積もり

Hide Item
0
Background colour
White
Section intro title
モジュラーマウンター VMシリーズ」 紹介動画
Hide Item
0
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
モジュラーマウンター VMシリーズの商品紹介動画
gag-ichizu
Background colour
Grey
Section intro title
展示会・セミナー情報
Hide Item
0
Column items
Column body

開催中のセミナーや展示会情報をまとめて掲載しています。また、過去のセミナーや展示会情報も掲載しています。

展示会・セミナー一覧を見る

Media
Media
展示会・セミナーの紹介
Hide Item
0
Background colour
White
Section intro title
カスタムサービス
Hide Item
0
Column items
Column body

ラインシミュレーション

実装部品、供給形態に合わせて、タクトシミュレーションを行います。

詳しく見る

Media
Media
ラインシミュレーション
Column body

実装可否検討（ノズル選定）

実装部品に最適なノズルをご提案します。

詳しく見る

Media
Media
実装可否検討（ノズル選定）
Column body

メンテナンスソリューション

実装設備を納入後も末永く安心してご使用いただくため、設備の保守だけでなく、生産ロス改善や稼働安定化、作業効率の向上など、お客様設備の一生涯に寄り添い続けます。
