こんなお困りごとありませんか?
Hide Item
0
Band body
  • ダメージやチッピングを無くしたい
  • プラズマによる一括処理により、高い生産性を実現したい
  • 歩留り低下を引き起こすダスト/パーティクルの発生を抑えたい
  • 自由なチップ形状を設計したい
Hide Item
0
Background colour
Grey
Section intro title
ダメージレスかつクリーンなダイシングで高生産性を実現します。
Hide Item
0
Column items
Column body
  • ダメージレス & チッピングフリー、チップの抗折強度を向上
  • 薄いウエハ厚(≦50 μm)を低ダメージに個片化
  • 低デバイスダメージでの個片化を実現し得るケイパビリティ
Media
Media

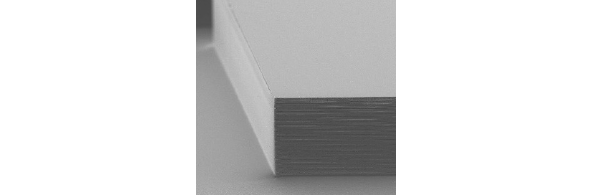

ダメージレス & チッピングフリー
Column title
1. ダメージレス & チッピングフリー
Column body

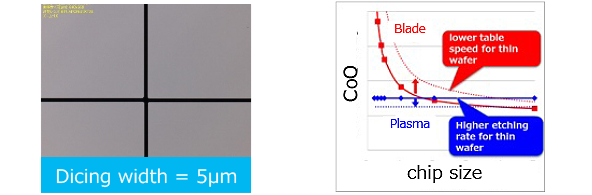

  • 一括プロセス処理、且つ、高いSi加工速度
  • 狭いダイシング幅 (≦5 μm) 、且つ チッピング、クラックレスにより実現し得る狭いカーフマージンにより、1ウエハ当たりのチップ取れ数を増加することが可能
Media
Media
高い生産性, 低い CoO
Column title
2. 高い生産性, 低い CoO
Column body
  • プラズマエッチングによる化学反応加工であり、機械的な発塵、振動、水圧などの機械的な打撃のないクリーンなプロセスを実現
  • 歩留まりを向上し得るケイパビリティ
  • 検査数、検査箇所を削減し得るポテンシャル
Media
Media
ダストフリー & パーティクルレス
Column title
3. ダストフリー & パーティクルレス
Column body

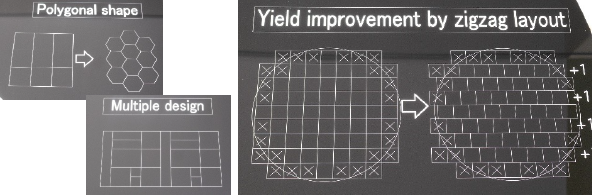

  • 自由にチップの形状や格子状以外のレイアウトの検討、実現が可能
Media
Media
様々なチップ形状 & レイアウト対応
Column title
4. 様々なチップ形状 & レイアウト対応
Hide Item
0
Background colour
White
Section intro title

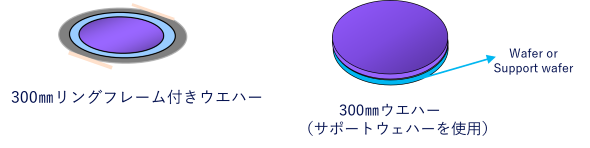

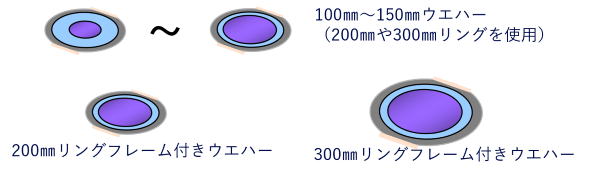

対象機器・対象パッケージ一覧
Hide Item
0
Wysiwyg body
  • ウエハー全面をダメージレスで一括ダイシングし、強度の高いチップ分割を実現
  • パナソニック独自のプロセスで、さまざまな種類の半導体ウエハーのダイシングが可能
Hide Item
0
Background colour
Grey
Section intro title
ソリューション一覧
Hide Item
0
Band intro title
DAFなど樹脂材料のプラズマダイシング
Hide Item
0
Band body

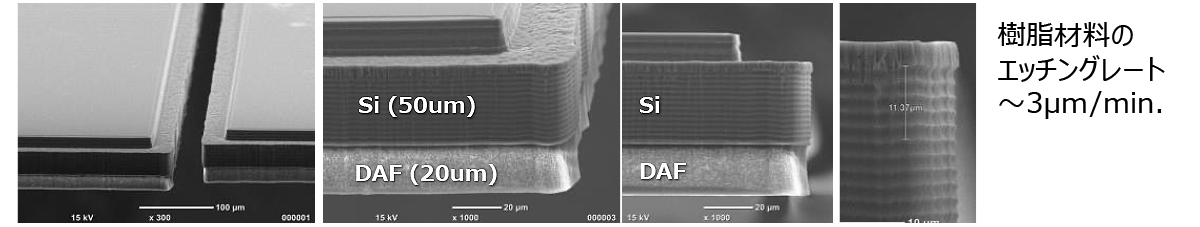

▲加工事例

Media
Media
DAFなど樹脂材料のプラズマダイシング加工例
Hide Item
0
Band intro title

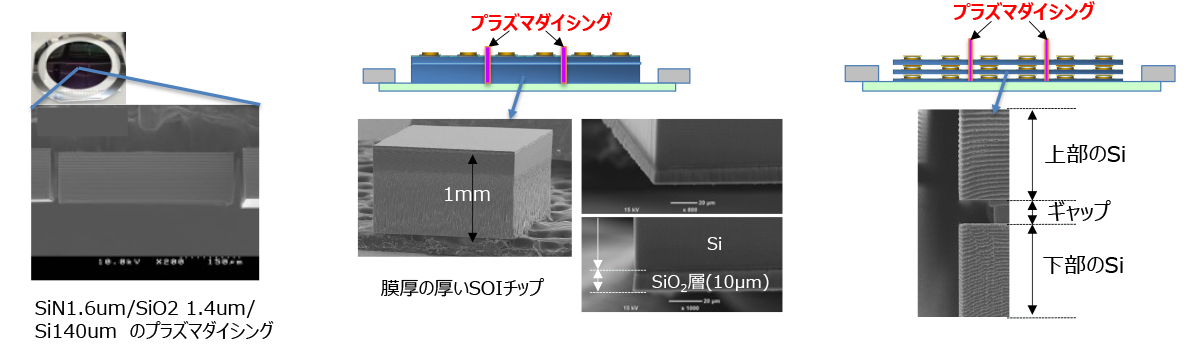

絶縁膜など積層ウエハ、WoW構造のプラズマダイシング
Hide Item
0
Media
Media
絶縁膜など積層ウエハ、WoW構造のプラズマダイシング
Hide Item
0
Band intro title

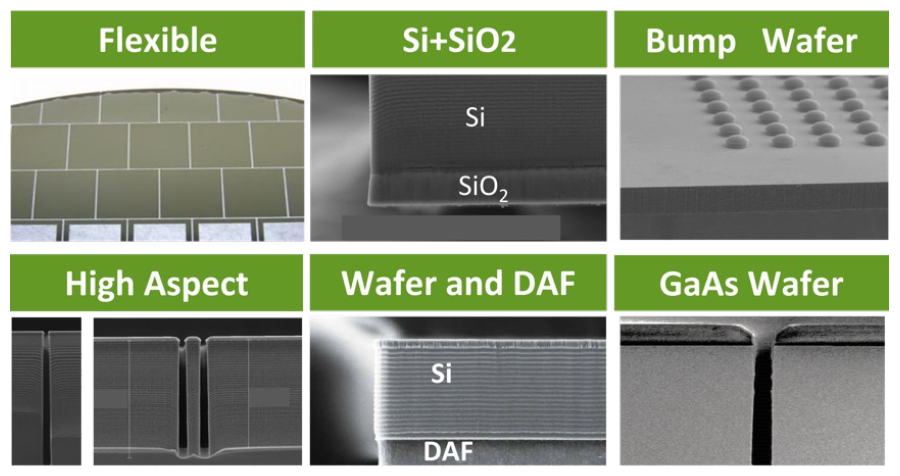

その他、様々な加工事例
Hide Item
0
Media
Media
その他、様々な加工事例
Hide Item
0
Band intro title
関連製品
Hide Item
0
Column items
Column body

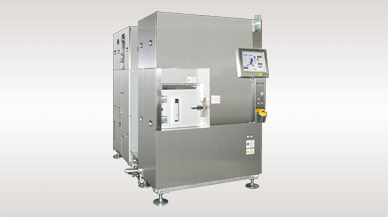

プラズマダイサー
APX300-DM

次世代工法プラズマダイシング技術により、ダメージレスで、チップ取数アップ・生産性アップを実現。

詳しく見る

Media
Media
プラズマダイサー APX300-DM
