Section intro title

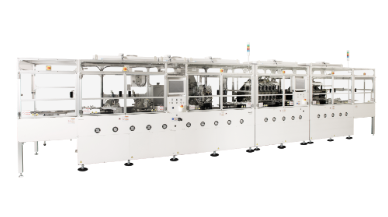

COG/FOP 兼用接合机 FPX305CG
Item body
FPX305 是一款适用于 32 英寸及以下 LCD 的 COG/FOG 兼用接合机。
- COG/FOG 兼用接合机，可对应（最大 32 英寸）车载液晶面板
- 针对车载、笔记本、平板液晶面板（最大 17 英寸），可同时传送两张液晶面板，从而实现高生产力
- 通过元件供给部的切换，可对应2种贴装形态（COG/FOG）
Media
Media
Item body
下载“COG/FOP 兼用接合机 FPX007CG/FP”产品目录
需要注册会员才可下载资料。
注册会员后可以浏览本公司网站上的所有资料。
Media
Background colour
Grey
Section intro title
规格
Wysiwyg body
| 型号 | NM-EFL1XC（正流向 左 → 右） NM-EFLXC-M（逆流向 右 → 左） |
|---|---|
| 液晶面板尺寸 |
L 410× W 260～L 800 ㎜× W 500 ㎜（17 英寸～32 英寸相当）1 张传送 |
| 节拍时间 ※1 |
IC贴装：7.5 s/ 面板 （本压时间：5 s） TCP贴装：7.5 s/ 面板（本压时间：5 s） |
| 贴装精度 ※2 |
COG贴装：本压后 XY：±5 μm / 3σ TCP贴装：本压后 XY：±5 μm / 3σ |
| ACF 尺寸 | W 0.8～ 2.0 ㎜ 卷盘直径： Max φ230 ㎜ |
| I C 尺寸 | L 7× W 0.7 × t 0.3 ～L 35 ㎜ × W 1.5 ㎜ × t 1.0 ㎜ |
| TCP 尺寸 | L 14 × W 20 × t 0.04 L 64 ㎜ × W 50 ㎜ × t 0.1 ㎜ |
| 制程规格 ※3 温度 |
ACF贴附工程：40 ～ 150 ℃ 压力 20 ～ 160 N 预压工程：40 ～ 120 ℃ 压力 10 ～ 50 N 本压工程：40 ～ 320 ℃ ( 玻璃垫台：40 ～100℃ ) 压力 50 ～ 400 N（选购规格可对应500N） |
| 电源 | 三相 AC 200 / 220 / 380 / 400 V、 50 / 60 Hz、 8.0 kVA |
| 空压源 | 0.45～0.7MPa、主体： 300 L / min ( A.N.R. ) 供给部 ( 只限TCP供给部 ) ： 200 L / min ( A,N.R ) |
| 真空源 | -0.08～-0.1 MPa × 2系统、 240 L / min ( 进气总量 ) |
| 设备尺寸 ※4 |
W 8 620 mm × D 2 350 ㎜ × D 1 950 ㎜（包含TCP供给部） |
| 重量 ※5 |
ACF贴附及预压部：3 200 ㎏ 本压部：1 920 ㎏ TCP供给部：700 ㎏ |
| 备注 | ※1 2边4个IC 贴装或2边4个TCP 贴装、同时传送2张面板时的时间。因制程等条件而有所不同。 ※2 使用本公司评估用材料。 ※3 压头表面温度。 ※4 不包括信号灯。 ※5 随选购件构成不同而异。 |
Band intro title

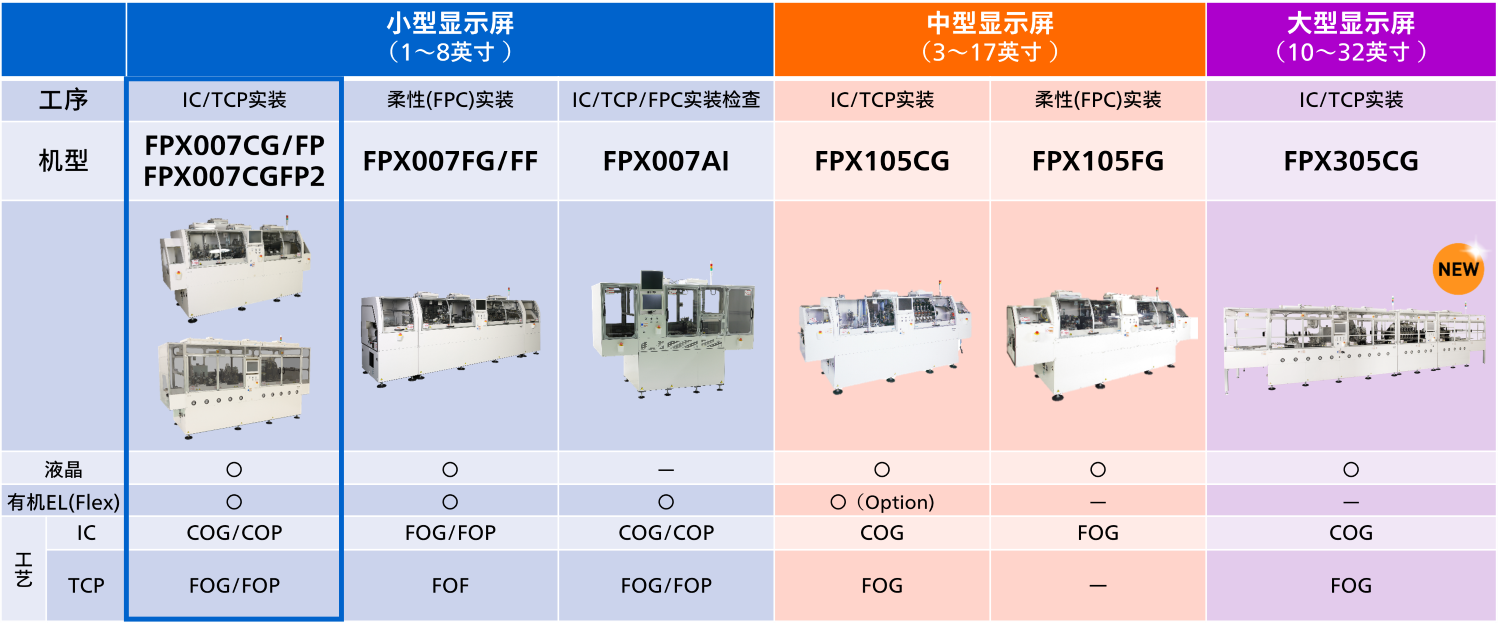

显示器接合机的产品阵容
