概要
Hide Item
0
Item body

新型供料器，可实现贴片工序中元件供应工作的自动化，并显著缩短工作时间


  • 实现编带物料安装工作的自动化，包括预处理在内的工作时间减少约 60 秒
    （当前现型号供料器  约90秒 → Auto Setting Feeder  约30秒）

  • 通过Loading Unit （*选购件）可自动装载下一元件（无需拼接工作，减少工作时间）

  • 大幅降低了因编带供应部分引起的设备短暂停机时间

  • 兼容8~104mm宽的编带元件 （纸带、压纹带）

  • 无需机械改造，可以将整个台车安装到松下现有设备（NPM系列）
Media
Media

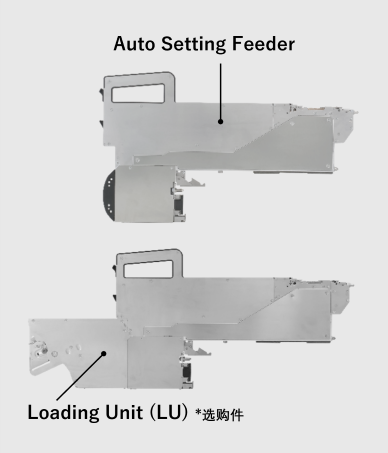

Auto Setting Feeder 照片
Hide Item
0
Background colour
Grey
Section intro title
Auto Setting Feeder的特长
Hide Item
0
Band intro title

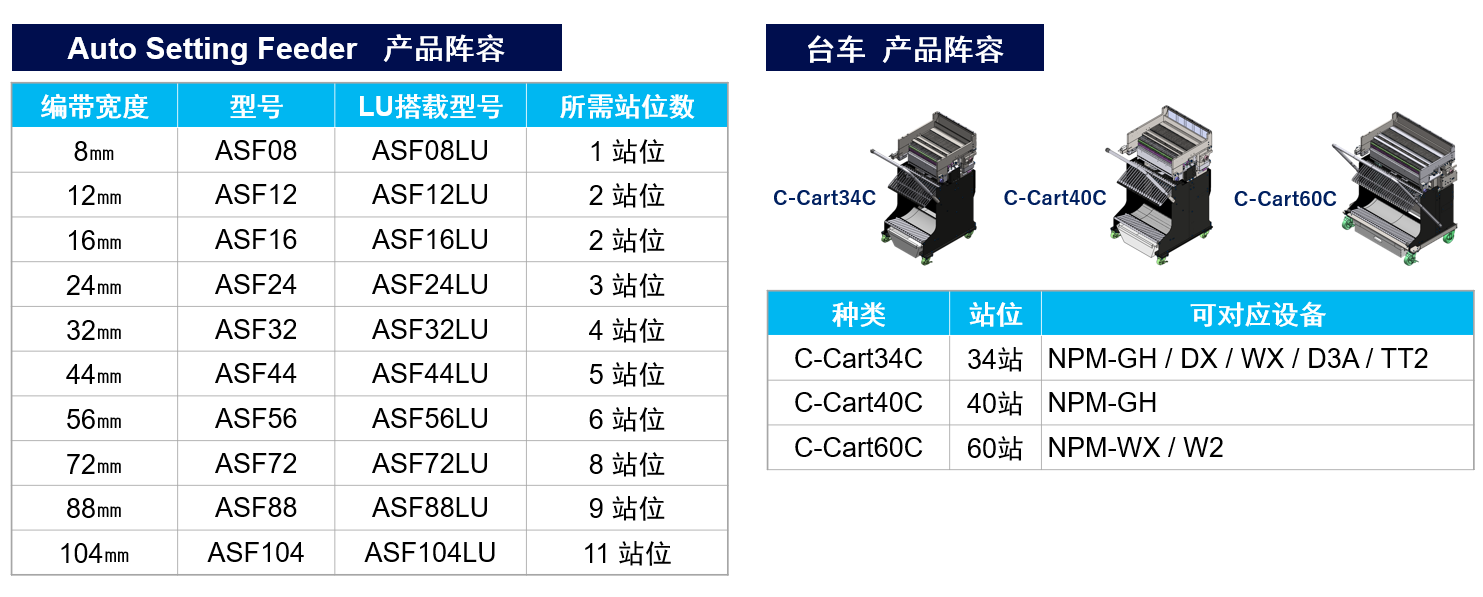

可兼容宽度为8～104 mm的纸带和压纹带，产品阵容齐全
Hide Item
0
Media
Media
Auto Setting Feeder 产品阵容
Hide Item
0
Band body

　　　　　　　　　　　　　　　　　　　　 　　　 　网上申请估算报价

Hide Item
0
Band intro title
无需技能的自动上料和自动换料功能
Hide Item
0
Wysiwyg body

如何安装/拆卸供料器

单手提起供料器，插入站位即完成安装。拆卸时只需拉动控制杆取下即可。

自动上料

只需将经过预处理的编带完全插入，按下按钮即可完成编带的自动剥离和自动上料。

自动换料

当安装选购件Loading Unit(LU)时，可以自动装载下一个元件编带，而无需拼接工作。

Hide Item
0
Band intro title
　　　
Band body

※使用 Auto Setting Feeder 需要进行预处理。我们为您提供专用治具，简化编带预处理操作。

Hide Item
0
Column items
Column body

预处理 (8mm露出)

切割编带后，剥离编带封皮，元件载带需要露出8mm

Media
Media
ASF前処理画像
Column body

自动编带剪切治具

将编带末端插入设备，只需扭转开关即可完成预处理。

Media
Media
ASF 自動ハーフカット治具
Column body

手动编带剪切治具

将编带末端插入设备，手动按下治具切割后除去编带封皮，即可完成预处理。

Media
Media
ASF 手動ハーフカット治具
Hide Item
0
Band intro title

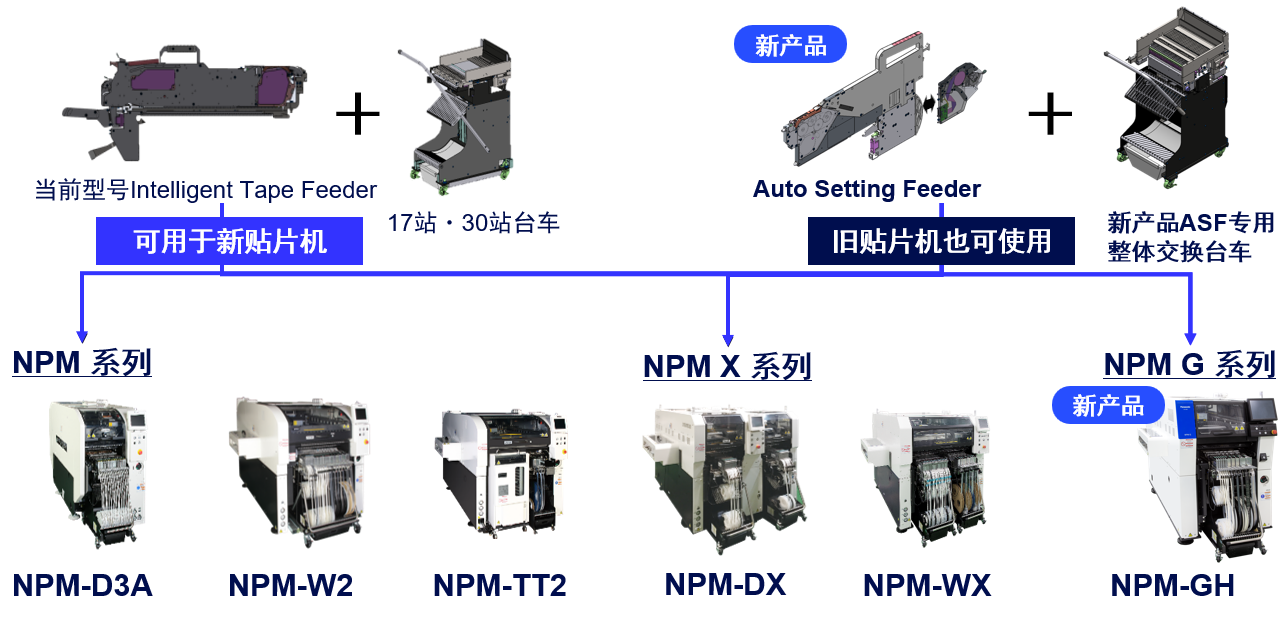

无需进行机械改造即可对应现行 Panasonic 设备，实现自动化
Hide Item
0
Media
Media
Auto Setting Feeder 对应设备
