YD-400NE1
* In addition to this product (welding power source), a wire feeder, remote control unit, torch, and gas regulator are required for welding.
Key functions
- Significantly reduced spatter
-
Easy access to the necessary information
-
Wire feeder meticulously designed for ease of use
This model significantly reduces the amount of spatter compared to conventional models. High-quality welding is now possible in a wide current range.
The Welding Concierge function displays operation instructions as well as points to check before welding operation on the LCD. Users can rest assured since they will be notified when they have to carry out maintenance.
Welding Navigation selects the recommended welding conditions when parameters are input, including the workpiece material, plate thickness, and joint type. Even inexperienced users and those who have been away for a long time can set optimal welding conditions.
100 kHzインバーター、MTS・SP制御による安定生産の実現
Significantly reduced spatter and stabilized welding performance
With its 100 kHz inverter, even lower spatter welding can be achieved compared to conventional models. Especially for aluminum welding, this model demonstrates high performance in response to requests, such as the need to achieve a beautiful bead appearance and increase the amount of penetration at the start of welding.
＜Welding conditions＞
Welding current: 220 A, Welding voltage: 21.6 V, Welding speed: 50 cm/min
溶接条件 220 A 21.6 V
溶接速度 50 cm/min

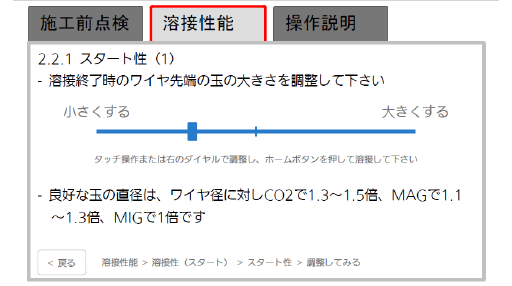

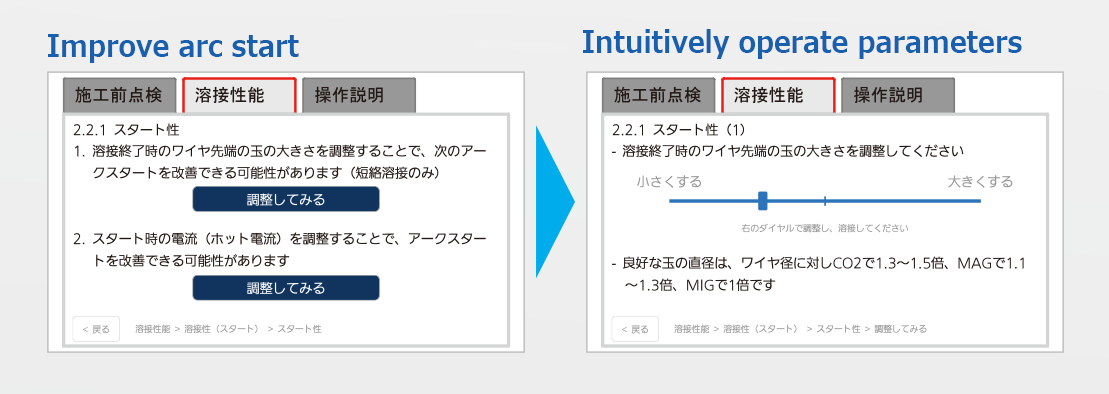

Welding Concierge allows users to easily access the necessary information
This function prompts workers to input frontline conditions and their requests such as the improvement of weld start quality on the LCD, facilitating welding parameter adjustments that require experience and expertise.
Since the configuration of the required devices and the specific procedures for wiring before starting welding are displayed on the LCD, even inexperienced users can safely operate this product.
液晶パネルに必要な情報が表示され、さらにメンテナンスや溶接条件情報などの情報がまとまっており、簡単に閲覧可能
The touch panel type color LCD monitor can display a wealth of information, thereby allowing users to check the configuration of the required devices and the specific procedures for wiring before starting welding.
溶接コンシェルジュは溶接をする際に起こる様々なお困りごとの解決をサポートするための機能です。
溶接施工前の機器の構成や具体的な配線などの手順をご紹介することで、初めて溶接機を操作される方でもご安心頂けます。

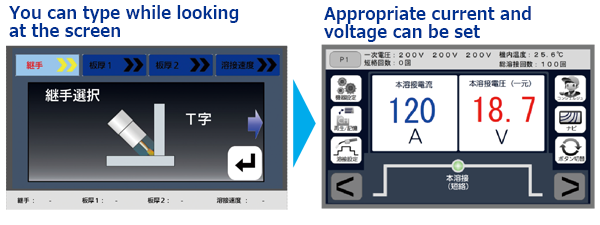

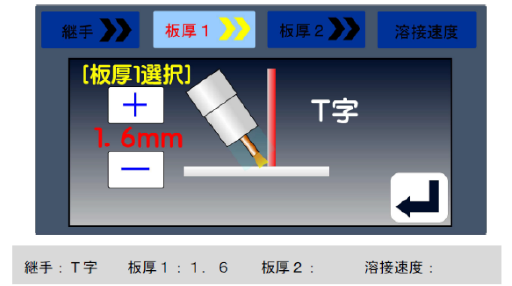

Welding Navigation facilitates the setting of welding conditions
The main unit is equipped with Welding Navigation. The welding conditions are automatically determined by setting various conditions such as a joint shape and plate thickness on the LCD. Furthermore, the use of the Plate Thickness Command will enable users to set the welding conditions simply by entering the plate thickness.*
Even individuals who are not regularly engaged in welding or have limited experience can easily set welding conditions.
* Available for fillet welding of workpieces of the same thickness.
溶接をする際に起こる様々なお困りごとの解決をサポートするための機能。初めて溶接機を操作される方でもご安心して使用いただけます。
溶接作業の推奨条件を自動選択する「溶接ナビ」は、溶接接手などの情報が絵で表示されるため、作業者は、実際の作業をイメージすることができます。
溶接ナビ
継手形状や板厚など各種条件を設定していくことで、本溶接条件を自動決定します。

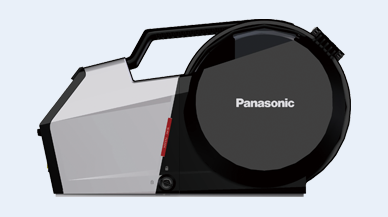

The new wire feeder combines safety and easy-to-use features
With a full cover structure that protects the drive and live parts, users can install the feed roller or replace the pressure roller without using any tools.
パナソニックは長い年月をかけて、溶接の最重要課題であるスパッタを減らす技術を開発してきています。現在の低スパッタ制御の内容をご紹介します。
あったらいいなと思われる機能を盛り込み、オペレーターの方に喜ばれる仕様に。
安心のフルカバー構造、消耗部品を簡単に交換、ユーロコネクタによる工具レス接続、便利なトーチホルダーなど、現場で喜ばれる機能を盛り込みました。
A lightweight aluminum frame (16 kg*) and a large handle for enhanced portability have been adopted. The new digital remote control unit can be operated even while wearing gloves.
* Air-cooled type
●YX-25AD1
For CO2 / MAG / MIG welding
●YX-503A
For aluminum MIG welding
Please purchase separately as necessary.
| Rated input voltage | V | 200 to 415 AC (200,220,380,400,415 V) |
|---|---|---|
| Number of phases | - | 3-phase |
| Rated frequency | Hz | 50 / 60 (common) |
| Rated input | kVa | 19 |
| kW | 17.5 | |
| Maximum open circuit voltage | V | 84 DC |
| Rated output current | A | 400 |
| Rated output voltage | V | 38 DC |
| Rated duty cycle | % | 40 |
| Output current adjustment range | A | 30 to 400 DC |
| Output voltage adjustment range | V | 12 to 38 DC |
| Control method | - | Inverter |
| Memory | - | 100-channel storage and reproduction |
| Sequence functions | - | Main welding / Main welding-Crater Initial welding-Main welding-Crater / Arc spot |
| Waveform control function | - | Digital setting: -99 (low) to 0 (standard) to 99 (high) |
| Applicable welding process | - | CO₂ / MAG / MIG / Pulsed MAG / Pulsed MIG |
| Applicable shielding gas | - | CO₂ : 100 % CO₂*1 MAG : 80 % Ar and 20 % CO₂ Stainless steel MIG welding : 98 % Ar and 2 % O₂ Aluminum MIG : 100 % Ar |
| Applicable wire diameter | mm | 0.8 / 0.9 / 1.0 / 1.2 / 1.4 / 1.6 (aluminum) |
| Applicable wire type | - | Mild steel (solid/FCW), stainless steel (solid/FCW)*2,aluminum(hard/soft) |
| Input power supply terminal | - | Terminal block (for 3-phase, M6 bolt fixing) |
| Output terminal | - | Dinse terminal*3 |
| External dimensions | mm | Width 306 x Depth 701 x Height 602*4 |
| Mass | kg | 55 |
*1: Ar = Argon gas, CO₂ = Carbon dioxide gas, O₂= Oxygen
*2: FCW = Flux cored wire
*3 For connection, please use the Dinse terminal (DEX SK70) that comes with the power source. Using a different terminal may cause burn damage to the one-touch joint or cable.
*4: The depth dimension does not include the input power supply terminal cover on the rear panel.
● View the required power supply capacity and cable thickness data
