現場のお困りごと
Hide Item
1
Column items
サブタイトル
生産性を上げたい
Column body

大電流かつ高品質な溶接の実現により、パス数を削減し作業時間の効率化を実現します。

Media
サブタイトル
ワイヤ送給性は?
Column body

新型送給モーター搭載により、ワイヤの高速送給を実現します。また送給ローラーの固定方法も変更し、送給系のメンテナンス性も向上しました。

Media
サブタイトル
溶け込みの確保
Column body

大電流での溶接により、深溶け込みが可能になります。アークの安定性も向上し、低スパッタかつフラットなビード外観も実現します。

Media
Hide Item
1
Item body

高効率・高品質溶接対応の大電流溶接機。
1パス溶接で脚長16.5 mm、溶着量300 g/min以上を実現しました。幅広い電流域にも対応可能です

Media
Behaviour state
Lightbox triggered by Thumbnail
Media
YD-700VH1(大電流700A溶接機)
gag-ichizu
Hide Item
0
Item body

700 A使用率100 %のパルスMAG溶接

溶接電源1台:シングルトーチの1パス溶接で溶着量300 g/min以上を実現します。また新パルス制御により大電流時の不安定溶滴移行(ローテーティング移行)を抑え、安定したアークを実現します。

Media
Media
高溶着・高品位溶接を実現
Hide Item
0
Item body

低電流でも高品質MAG溶接

低電流においてもギャップや端部の溶落ちを抑制します。

Media
Behaviour state
Lightbox triggered by Thumbnail
Media
幅広い電流域で安定した溶接を実現
Hide Item
0
Item body

高速ワイヤ送給 最大35 m/min

高速・高精度なワイヤ送給を実現するために新型ブラシレスモーターの電源容量をアップし、制御方法を変更しました。ワイヤの高速送給と制御精度の向上を可能にします。ローラー固定方法を変更したため、メンテナンス性も向上しています。

Media
Media
新型ワイヤ送給装置
Hide Item
0
Item body

わかりやすい画面で直感的な操作が可能に

GR3シリーズで培った直感操作がさらに進化しました。溶接条件は画面の左から右へ順番に入力していけば完了します。

※ロボット用電源としてご利用の際は、ティーチペンダントからの操作となります。

Media
Media
わかりやすい操作画面
Hide Item
0
Item body

溶接品質管理・現場管理をサポートする出力管理機能

モーター電流やアークタイム等の各種溶接データを出力します。あらかじめ任意の値を設定しておくと、上限値、下限値を超えた場合、液晶画面を点滅させて知らせることも可能です。
溶接品質の均一化、メンテナンスのタイミング把握に便利です。

管理機能の例

Media
Media
出力管理機能
Hide Item
0
Background colour
White
Section intro title
オプション一覧
Hide Item
0
Column items
サブタイトル
ワイヤ送給装置
Column body
Media
Media
ワイヤ送給装置
サブタイトル
ガス調整器
Column body

●YX-25AD1
CO2 / MAG / MIG用

●YX-1203CT1
CO2

Media
Media
オプション ガス調整器
サブタイトル

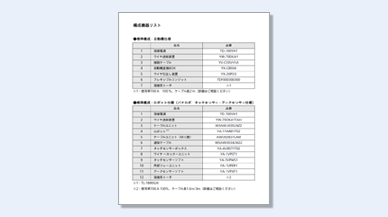

機器構成リスト
Column body
Media
Media
welding-products-vh1-options-list
