オプションソフトや周辺機器の追加・交換により、あらゆる溶接や使い方に対応
Band body
※オプションソフトにより、パナソニックの正規サービス店による作業が必要になる場合があります。
※オプションソフトを使用する上で正規サービス店によるバージョンアップ作業が必要な場合があります。
※オプションソフトだけでなく、付帯機器の追加交換も必要な場合があります。
※各オプションを使用できるコントローラーやマニピュレーターの仕様には制限があります。
Media
Media
Band body
パナソニックのアーク溶接ロボットシステムTAWERSは、ソフトの追加やバージョンアップにより、最新の溶接法に対応可能です。それだけでなく、周辺機器の追加や交換によって、新たな溶接法や異なる材質の溶接も実現できます。さらに、生産性の向上に貢献するシステムも充実しており、現場のさまざまな課題解決をサポートします。
Background colour
Grey
Section intro title
目次
Anchor link ID
index
Band body
オプションソフト・機能一覧
Column items
Column body
Media
Column body
Media
Column body
Media
Column body
Media
Band body
お困りごと別 索引
Band body
パナソニックの溶接ロボットがお困りごとの解決をサポートします。気になる項目をお選びください。
Column items
Column body
溶接品質に関するお困りごと
▼スパッタを抑えたい
▼溶け落ちを抑えたい
▼スラグの発生を抑えたい
Media
Column body
材料に関するお困りごと
▼亜鉛めっき鋼板への溶接
▼アルミへの溶接
▼高張力鋼板への溶接
Media
Column body
溶接環境に関するお困りごと
▼ワークのセット精度に関して
▼ワーク精度に関して
▼溶接姿勢に関して
Media
Column body
その他
▼溶接情報を管理したい
▼ティーチングに関して
▼外観検査を自動化したい
Media
Background colour
White
Section intro title
溶接性能拡張 ソフト・機能
Anchor link ID
a
Band intro title
<strong>【Pick Up】</strong>HBC（Heat Balance Control）ソフト
Band body
本オプション機能は、低スパッタと高速溶接を実現するAWP4（Active TAWERS 4）が使用できるロボットに追加することで使用可能になります。
Band body
※オプションソフトにより、パナソニックの正規サービス店による作業が必要になる場合があります。
※お使いのロボットによってはバージョンアップ作業が必要になる可能性があります。
※本機能は、軟鋼とステンレスにのみ適応しています。
Band title
<p><a class="button primary icon--chevron-right" href="https://connect.panasonic.com/jp-ja/products-services_welding/products/arc-welding-robot/option/hbc" target="_blank">HBCソフトの詳細はこちら</a></p>
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Band intro title
溶接動画
Column items
サブタイトル
HBCソフト無しの場合
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
お困りごと：薄板を溶落ちなく溶接したい
gag-ichizu
サブタイトル
HBCソフト有りの場合
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Super Active TAWERS+HBCソフトで薄板溶接を実現
gag-ichizu
Band body
Background colour
Dark Blue
Section intro title
Band intro title
まとめ
Column items
サブタイトル

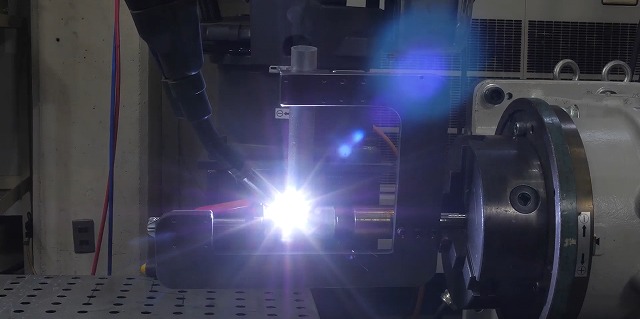

薄板ギャップ対応ソフト(HBC)
Column body
TAWERSのHBC（Heat Balance Control）ソフトで1 mm以下の薄板も容易に溶接が可能。
CTA
Media
Media
Column items
Column items
サブタイトル
Active TAWERS 4
Column body

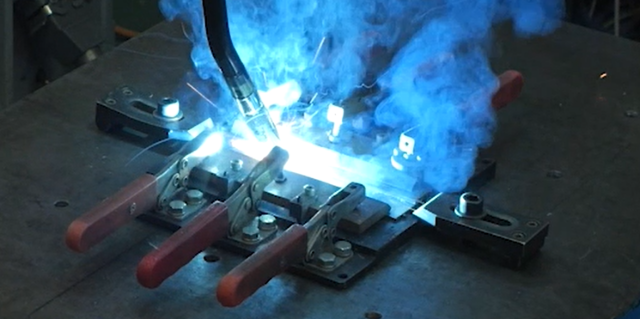

大幅なスパッタの低減と高速溶接を実現するTAWERS専用のオプション機能をご紹介します。
CTA
Media
Media
サブタイトル
亜鉛めっき用ソフト<br />Zi-Tech
Column body
スパッタや溶接欠陥が発生しやすい亜鉛めっき溶接のお困りごと解決に役立つ専用ソフトをご紹介します。
CTA
Media
Media
サブタイトル
薄板ギャップ対応ソフト(HBC)
Column body
TAWERSのHBC（Heat Balance Control）ソフトで1 mm以下の薄板も容易に溶接が可能。
CTA
Media
Media
Band body
Background colour
White
Section intro title
材質別 ソフト・機能
Anchor link ID
b
Band intro title
<strong>【Pick Up】</strong>アルミ用S-AWPソフト
Band body
※オプションソフトにより、パナソニックの正規サービス店による作業が必要になる場合があります。
※お使いのロボットによってはバージョンアップ作業が必要になる可能性があります。
Band title
<p><a class="button primary icon--chevron-right" href="https://connect.panasonic.com/jp-ja/products-services_welding/products/arc-welding-robot/option/al" target="_blank">アルミ用S-AWPソフトの詳細はこちら</a></p>
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Band intro title
溶接動画
Column items
サブタイトル
S-AWPアルミ溶接<br />パルスステッチ溶接
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Super Active TAWERS (アルミ溶接）
Oosawa Sachiko
Band body
Band intro title
まとめ
Band body
Background colour
White
Section intro title
センサー機能
Anchor link ID
c
Band intro title
<strong>【Pick Up】</strong>タッチセンサー機能
Band body
※オプションソフトにより、パナソニックの正規サービス店による作業が必要になる場合があります。
※お使いのロボットによってはバージョンアップ作業が必要になる可能性があります。
※トーチを変更する場合、トーチの先端位置等が変わるため、作成済みのティーチングプログラムはすべて修正が必要になります。
※記載している付帯機器は代表的な一部の製品です。
※タッチセンサー仕様に変更できるロボットの仕様には制限があります。
※アークセンサーの適用可否は、当社実験場（PEC）での実証実験にてご判断ください。
Band title
<p><a class="button primary icon--chevron-right" href="https://connect.panasonic.com/jp-ja/products-services_welding/products/arc-welding-robot/option/touchsensor" target="_blank">タッチセンサー機能の詳細はこちら</a></p>
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Band body
Band intro title
まとめ
Band body
Background colour
White
Section intro title
DX関連ソフト・機能
Anchor link ID
d
Band intro title
<strong>【Pick Up】</strong>iWNB for Robot
Band body
※オプションソフトのインストールおよびセットアップには、パナソニックの正規サービス店による作業が必要になります。
※お使いのロボットによってはバージョンアップ作業が必要になる可能性があります。
※記載している付帯機器は代表的な一部の製品です。
※システムに接続できるロボットの仕様には制限があります。
Band title
<p><a class="button primary icon--chevron-right" href="https://connect.panasonic.com/jp-ja/products-services_welding/solutions/process/iwnb" target="_blank">iWNB for Robotの詳細はこちら</a></p>
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Band intro title
紹介動画
Column items
サブタイトル
iWNB 製品紹介動画
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
溶接_iWNB for robots_紹介動画 ショート
tango.kotaro
サブタイトル
iWNB 機能紹介動画
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
iWNB_製品紹介_jp
nspc-ishitomi
Band body
Band intro title
まとめ
Column items
Band body
Background colour
White
Section intro title
ポジショナー関連
Anchor link ID
e
Band body
パナソニックの溶接ロボットと組み合わせて運用することで、タクトタイム短縮、作業者負担の低減、溶接品質の安定化、システム設置面積の省スペース化などが期待されるポジショナーをご紹介します。
Band intro title
製品ラインナップ
Column items
サブタイトル
YA-1RJB12, 22, 32
Column body
片持ち1 軸ポジショナー
可搬質量 250, 500, 1 000 kgをラインナップ
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
サブタイトル
YA-1RJR42 / 52T10
Column body
片持ち2 軸ポジショナー
可搬質量500 + 250 kg, 1 000 + 500 kgタイプをラインナップ
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
サブタイトル
YA-1RJC62 / 72T10
Column body
両持ち2 軸ポジショナー
可搬質量300 kg, 500 kgタイプをラインナップ
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Band body
Band intro title
使用例（シミュレーション動画）
Column items
サブタイトル
1 軸ポジショナー
Column body
ポジショナーを使用してワークを反転させる作業を自動化。作業者負担を低減し、タクトタイムを短縮することで生産効率を向上。
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
溶接 自動化事例（簡易システム）
gag-ichizu
サブタイトル
1 軸ポジショナー
Column body
円周溶接に対してワーク側を回転させることにより良好な溶接姿勢を保持。トーチがワークや治具と干渉するリスクを低減。
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
溶接_自動化事例_水平ポジショナー
shoji.terukazu
サブタイトル
2 軸ポジショナー
Column body
ワークの傾斜と回転を同時に行うことで常にV字下向きの継手形状を保持。溶け込みと均一なビード外観の両立を実現。
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
溶接 自動化事例（簡易システム）
gag-ichizu
サブタイトル
特殊ポジショナー
Column body
ワークを搭載したテーブルを回転させることで、ロボットが溶接を行っている間に作業者がワークの段替え作業を行える。
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
溶接 自動化事例（簡易システム）モデル09
gag-ichizu
Band body
パナソニックでは、ロボットの周辺システムの設計・構想も含めた総合的なご提案も行っております。
以下のリンクに汎用ロボットシステムモデルとして、幅広い業種のお客様でご利用可能なシステムモデルを掲載しております。
それぞれのモデルからパッケージでのお見積りや、該当のモデルを基にした自動化のご相談依頼も可能です。
お気軽にご利用ください。
Band body
Band intro title

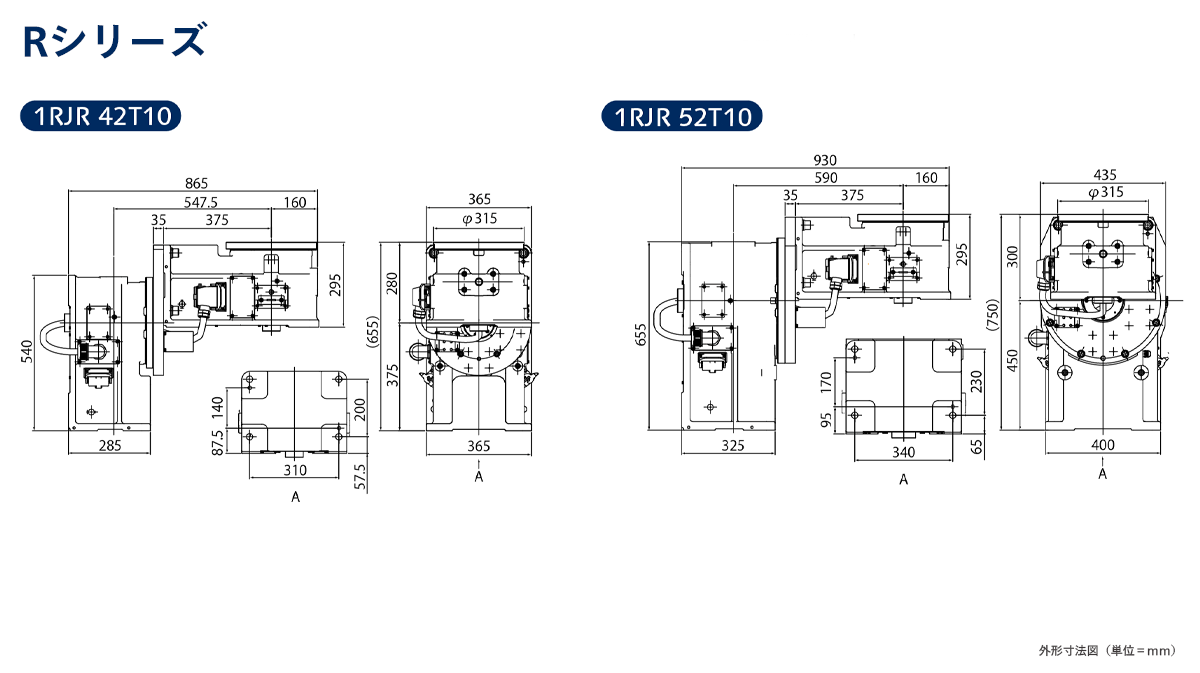

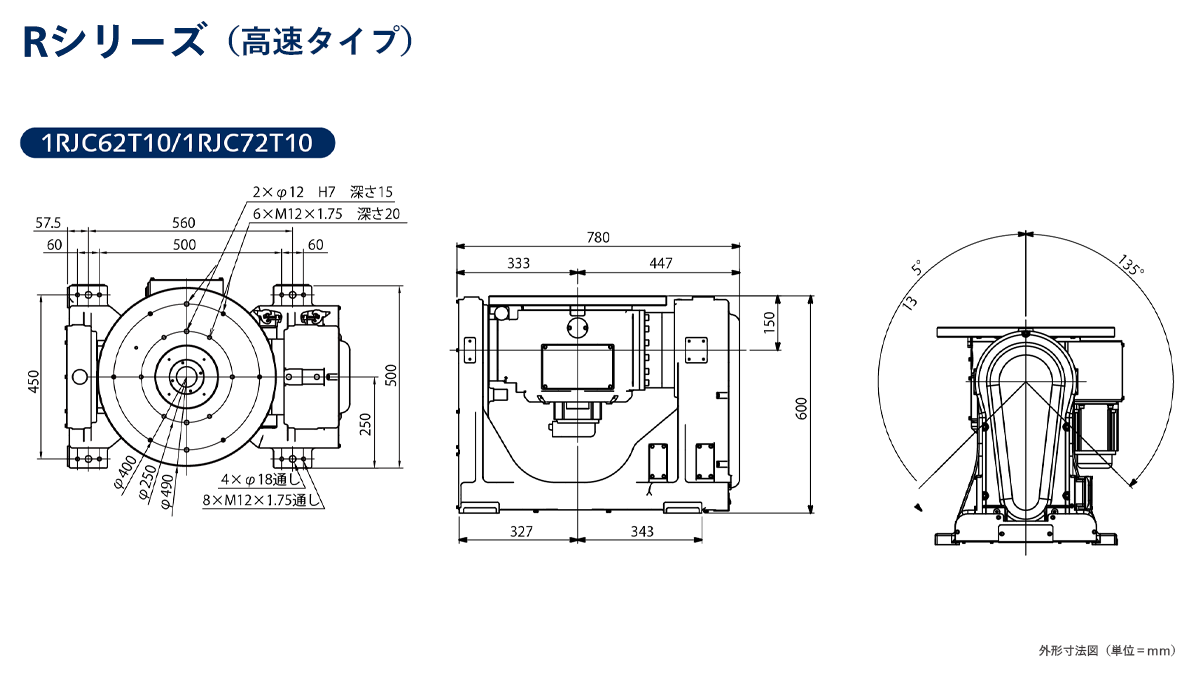

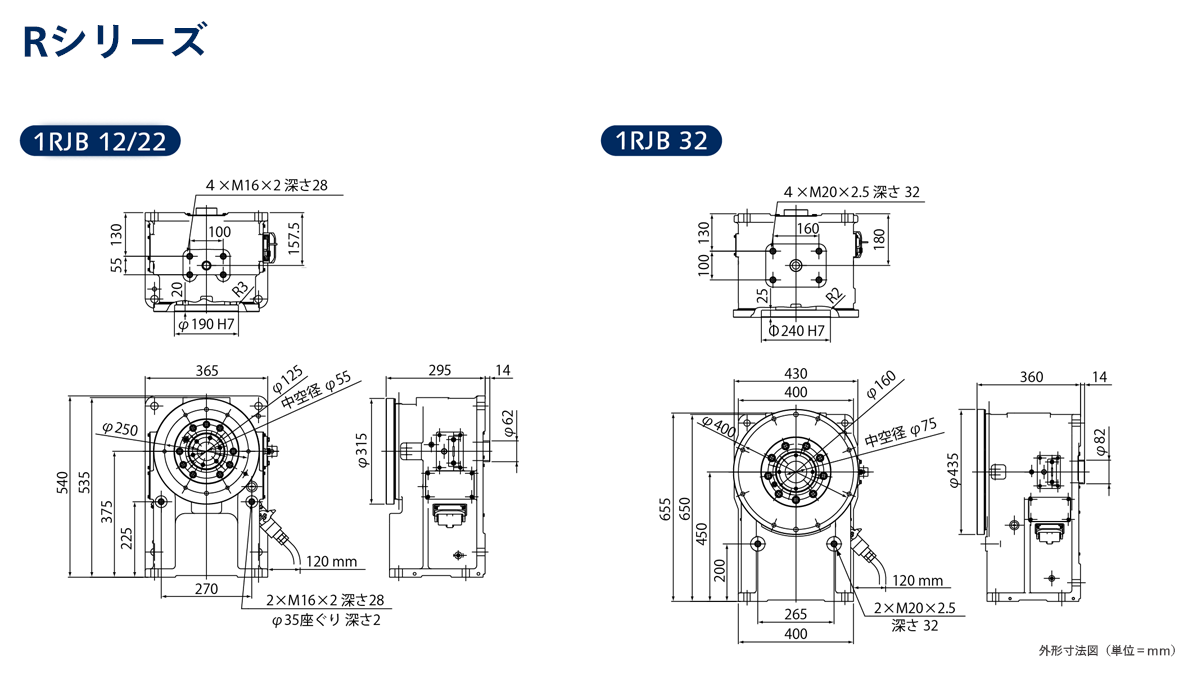

外形寸法
Band body
CADデータは、コントローラー、マニピュレーター、トーチ、ポジショナーの、それぞれ標準仕様品を掲載しております。
Column items
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Band body
Band intro title
基本仕様
Wysiwyg body
| 名称 | 片持ち1 軸ポジショナー | 両持ち2 軸ポジショナー | ||||
|---|---|---|---|---|---|---|
| 型式 | YA-1RJB12 | YA-1RJB22 | YA-1RJB32 | YA-1RJC62T10 | YA-1RJC72T10 | |
| 適用ロボット |
|
|||||
| 最大可搬質量（kg） |
|
|
|
|
|
|
| 最高出力回転数 （°/s / r/min） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 動作範囲 |
|
|
||||
|
|
|
|
|
|
||
| 許容モーメント （N・m） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 位置繰返し精度（㎜） |
|
|||||
| 中空軸径（㎜） |
|
|
|
|
|
|
| ブレーキ |
|
|||||
| 本体質量（㎏） |
|
|
|
|
|
|
※ YA-1RJR42T10は、YA-1RJB22（下側）とYA-1RJB12（上側）を組み合わせた製品です。
※ YA-1RJR52T10は、YA-1RJB32（下側）とYA-1RJB22（上側）を組み合わせた製品です。
Band body
Band intro title
オプション
Column items
サブタイトル

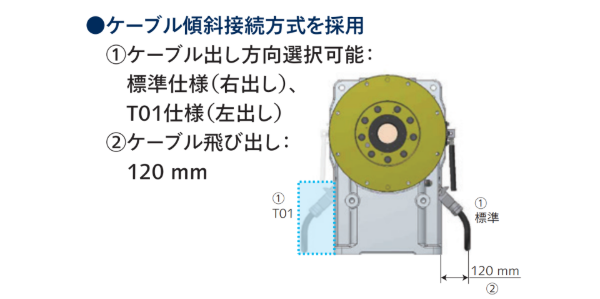

ケーブル取出口を選択可能
Column body
ケーブル取り出し口を指定することでケーブル配線の最適化が可能です。
※RJBシリーズ向けオプション
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
サブタイトル

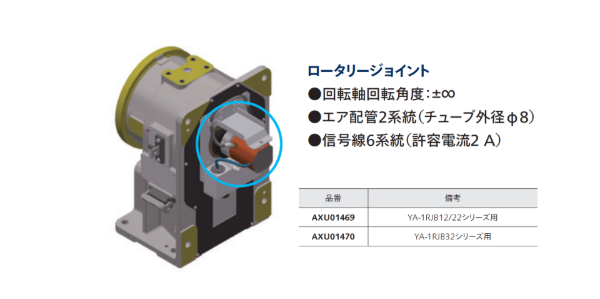

治具への配線を最適化
Column body
ロータリージョイントでポジショナー上の治具への配線の自由度を広げます。
※RJBシリーズ向けオプション
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
サブタイトル

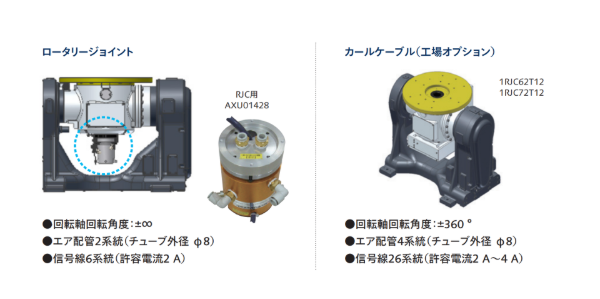

治具への配線を最適化
Column body
ロータリージョイントやカールケーブルのオプションで治具への配線の自由度を広げます。
※RJCシリーズ向けオプション
Media
Behaviour state
Lightbox triggered by Thumbnail
Media
Band body
Background colour
White
Section intro title
その他製品ラインナップ
Anchor link ID
others
Band intro title
<h3>▼ ロボットコントローラー</h3>
Band intro title
<h3>▼ マニピュレーター</h3>
Band intro title
TS / TM / TL / LA-1800 シリーズ
Band intro subtitle
設置スペースや用途に合わせて最適なサイズやケーブル取り回しを選択可能<br />詳細は以下のリンクからご確認ください
Band body
Column items
Column body
省スペース&高可搬
TSシリーズ
Media
Media
Column body
スタンダードタイプ
TMシリーズ
Media
Media
Column body
ロングアーム&高可搬
TLシリーズ
Media
Media
Column body
中型多用途ロボット
LA-1800
Media
Media
Band intro title
大型マニピュレーター シリーズ(G4コントローラーのみ対応)
Band intro subtitle
ワーク等のハンドリング用途として<br />詳細は以下のリンクからご確認ください
Band body
Column items
Column body
BXP210L
可搬質量：210 kg
最大リーチ：2 597 mm
Media
Media
Column body
BX100N
可搬質量：100 kg
最大リーチ：2 200 mm
Media
Media
Background colour
White
Section intro title
お役立ち資料集
Anchor link ID
data
Item body
Media
Media
Item body
Media
Media
Background colour
Dark Blue
Section intro title
ロボットの導入・更新に関する無料相談受付中
Anchor link ID
consal
Item body
初めてロボットを導入したい、ロボットの更新を検討したいというお客様に向けたご相談窓口を開設いたしました。
導入検討における実機での溶接施工のご要望もお気軽にご相談ください
※下記リンクをクリックし、専用フォームにご記入ください
※現地でのお打ち合わせも受け付けております。
※導入検討以外のお問い合わせはフリーダイヤルへお電話ください。
（連絡先はこちら）
Media
Media
Background colour
Grey
Section intro title
タイトル
<center>溶接関連サイトマップ</center>
Band body
Column items
Column body
Media
Column body
Media
Column items
Column body
Media
Column body
Media
Column body
Media
Background colour
White
Section intro title
お問い合わせ
Anchor link ID
contact
Wysiwyg body
ご相談窓口
各種ご相談は、下記までお問い合わせください。
お問い合わせ内容ごとにプッシュ番号で各担当へお繋ぎします。
＜プッシュ番号とお問い合わせ内容＞
＃１…故障、トラブル、修理に関するご相談
＃２…取扱い、仕様、施工、資料のご請求などのご相談
＃３…講習会、検定に関するお問い合わせ
＃１…故障、トラブル、修理に関するご相談
＃２…取扱い、仕様、施工、資料のご請求などのご相談
＃３…講習会、検定に関するお問い合わせ
受付時間：平日 9:00~12:00 及び 13:00~17:00
（土日、祝日、年末年始、当社所定の休日は除く）
（土日、祝日、年末年始、当社所定の休日は除く）
Band body
Campaign description
パナソニックの溶接ロボットに使用できるオプション（ソフトウェア）や機能をご紹介します。あらゆる溶接法や現場のお困りごとに対応し、課題解決に貢献します。
